nRF24L01模塊提供了非常有效和廉價的通信方式，nRF24l01模塊實際上是一個無線電收發器模塊，它工作在2.4GHz頻率上。該模塊具有同時發送和接收數據的功能，可用于各種IOT項目以創建無線連接。通過顯示它是一個非常小的模塊，但它的功能是驚人的。

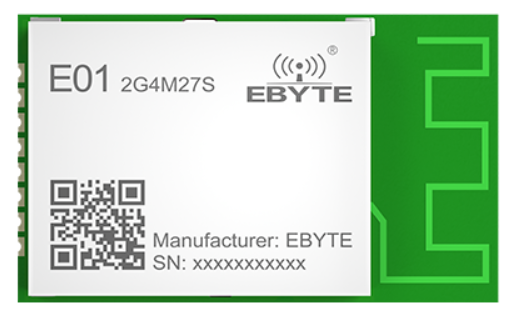

nRF24L01是由Nordic半導體生產的一種單片無線收發器芯片，它的射頻頻段在2.4GHz~2.5GHz之間，這個頻段也屬于我們之前所說的免許可的ISM(工業、科學和醫學)開放頻段。圍繞這個芯片設計的模塊就是我們常見的nRF24L01模塊，這類模塊種類名稱也很多，比如nRF24L01模塊，nRF24L01+模塊，nRF24L01+ PA/LNA模塊。
它們其實大同小異，nRF24L01+是nRF24L01芯片的升級版本，nRF24L01只支持1Mbps和2Mbps的傳輸速率，而nRF24L01+還支持250Kbps的傳輸速率，nRF24L01+ PA/LNA模塊是在nRF24L01+模塊的基礎上集成了收發放大的外置天線信號模塊，增大了模塊的傳輸距離，如果在空曠的環境里，使用板載PCB天線的nRF24L01/nRF24L01+模塊傳輸最大距離只有100米，而PA/LNA模塊可以到達1000米。

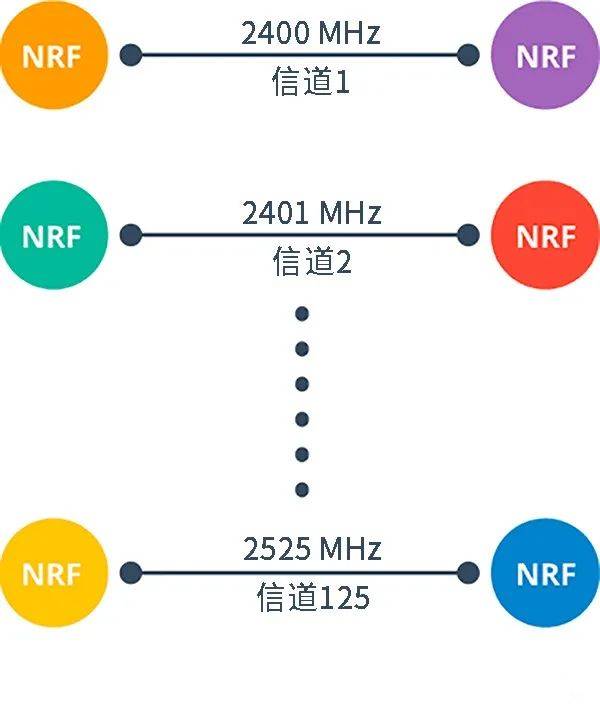

nRF24L01/nRF24L01+模塊收發在特定的頻率上，這個頻率被成為信道 (Channel)。一對或者多個模塊相互通信就必須在同一個頻率上。所以這個頻率必須在2.4GHz~2.5GHz之間的任意一個頻率上，更準確點，應該是2400MHz到2525MHz。由于每個頻率占用的信道帶寬(bandwidth)要至多1MHz，那么在同一個范圍內，如果帶寬為1MHz，理論上就可以有125個獨立的頻率可以用。

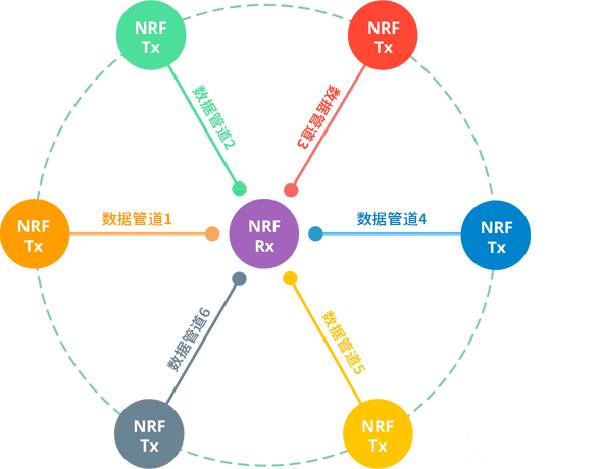

nRF24L01/nRF24L01+模塊提供了一個原生的多發一收的功能，即多個發送端可以發給一個接收端，但發送端最多是6個。每個物理信道(Channel)被分成6個軟件邏輯上的數據管道(Data Pipes)，每個數據管道都有自己的配置地址。
中心的nRF24L01/nRF24L01+模塊可以同時接收其他6塊nRF24L01/nRF24L01+模塊的消息，也可以隨時停止接收變成發送模塊，向其他模塊發送消息，但發送過程不能同時，只能一次一個數據管道。
nRF24L01/nRF24L01+模塊通信時，通信的信息是遵循一定格式的，這個格式就是ShockBurst協議。最初ShockBurst協議格式是只有Preamble、Address、Payload以及CRC字段的。

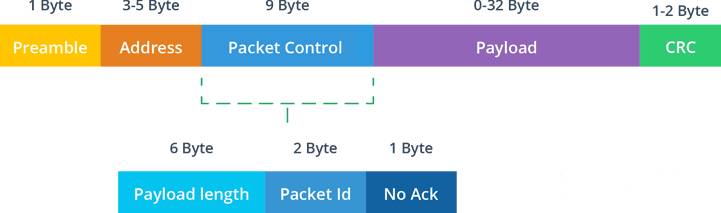

nRF24L01+后ShockBurst協議就升級成了增強型ShockBurst協議。加入了Packet Control字段。加入Packet Control字段有以下幾個好處：
可以在Packet Control字段里描述Payload字段的長度，可以說明每個包數據的長度。
PacketControl字段里加入了包的ID標記，即Packet ID，這樣方便后期處理數據。
可以規定是否要求返回應答字符(ACK)，來確認發出去的數據包是否被接收。
兩個nRF24L01/nRF24L01+模塊通信時，發送端會以增強型ShockBurst協議向接收端發送包數據，接收到接到包以后就會向發送端回復一個應答字符(ACK)，這樣一個正常發送過程就完成了。
當然這個過程中有時候會出現另外兩種情況：
第一種，數據包在發送過程中丟包了，那么接收端沒收到也不會返回ACK，發送端沒等到ACK過一段時間就會重新發送一次。
第二種，數據包送到了，接收端返回ACK給發送端，但ACK丟了。那同樣，發送端沒等到ACK過一段時間還是會重新發送一次。
