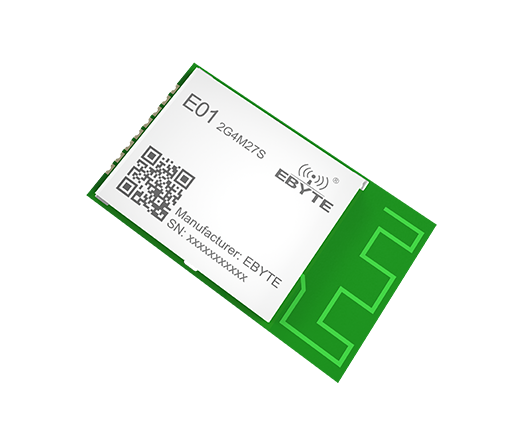

芯片方案：nRF24L01P
工作頻率：2.4~2.525GHz
發射功率：27dBm

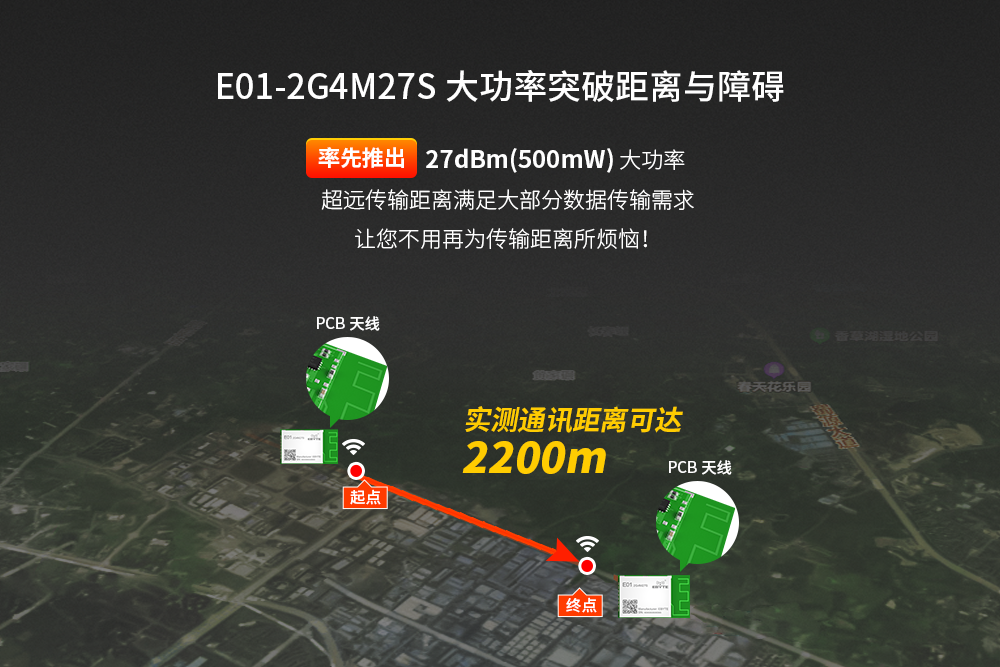

測試距離：2200m

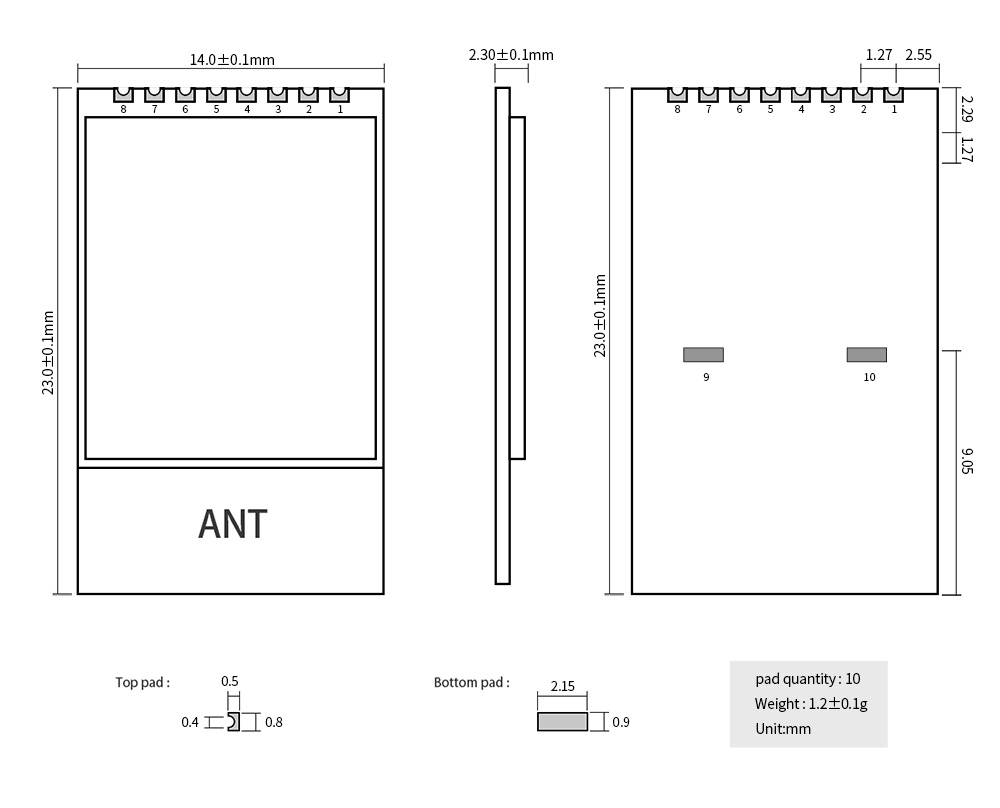

產品尺寸：14*23mm 產品重量：1.2±0.1g

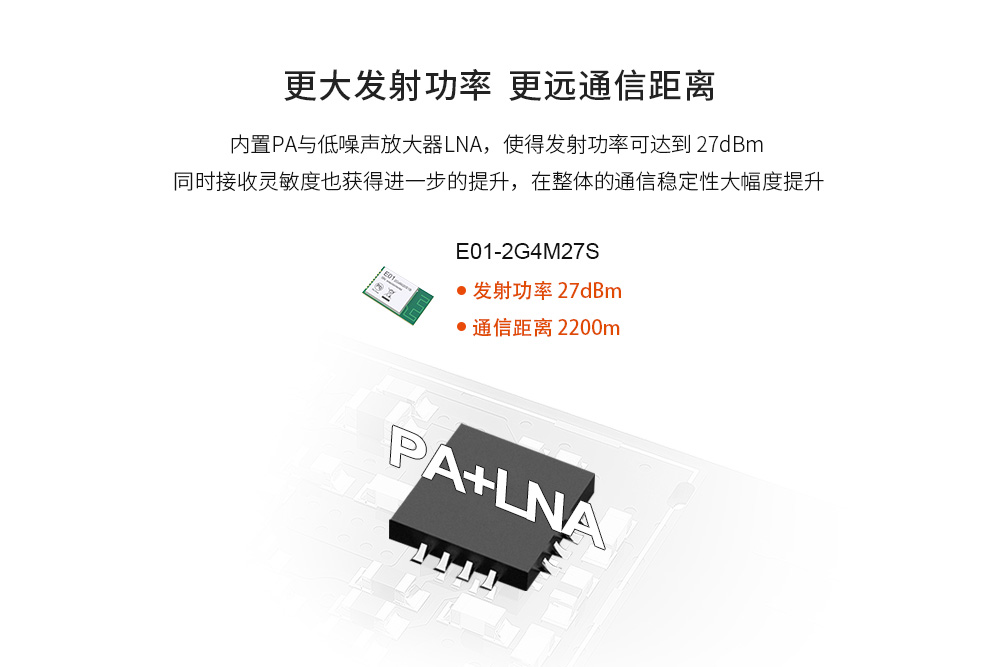

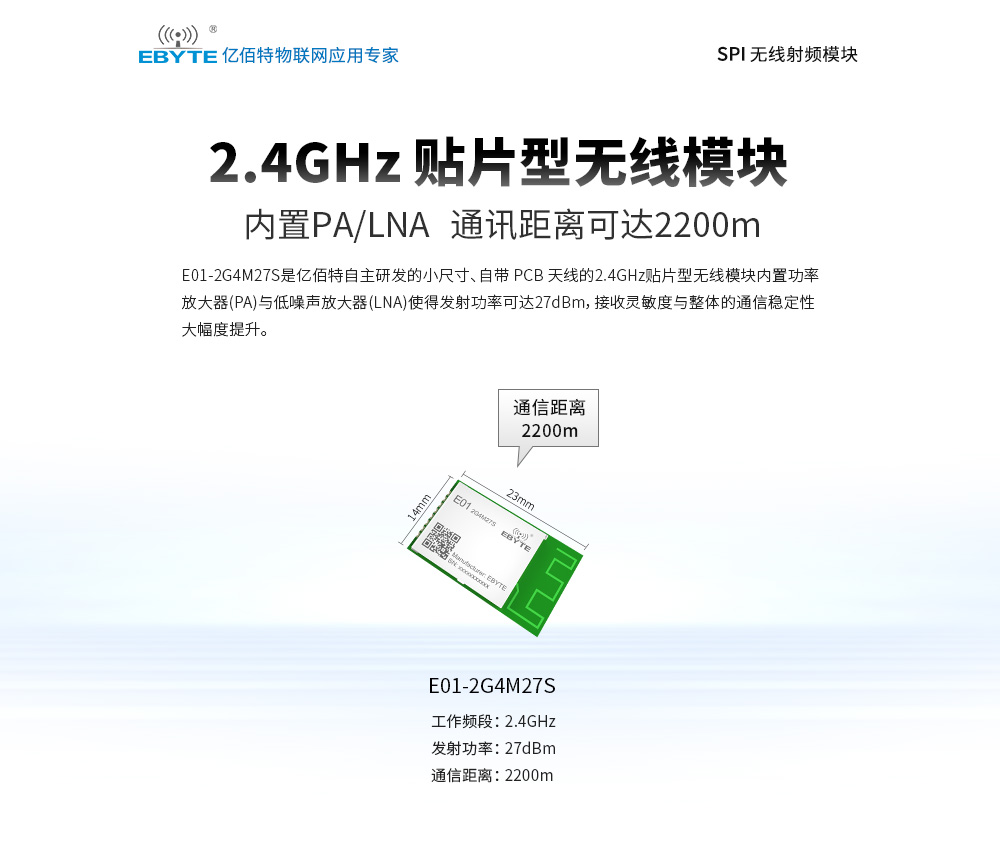

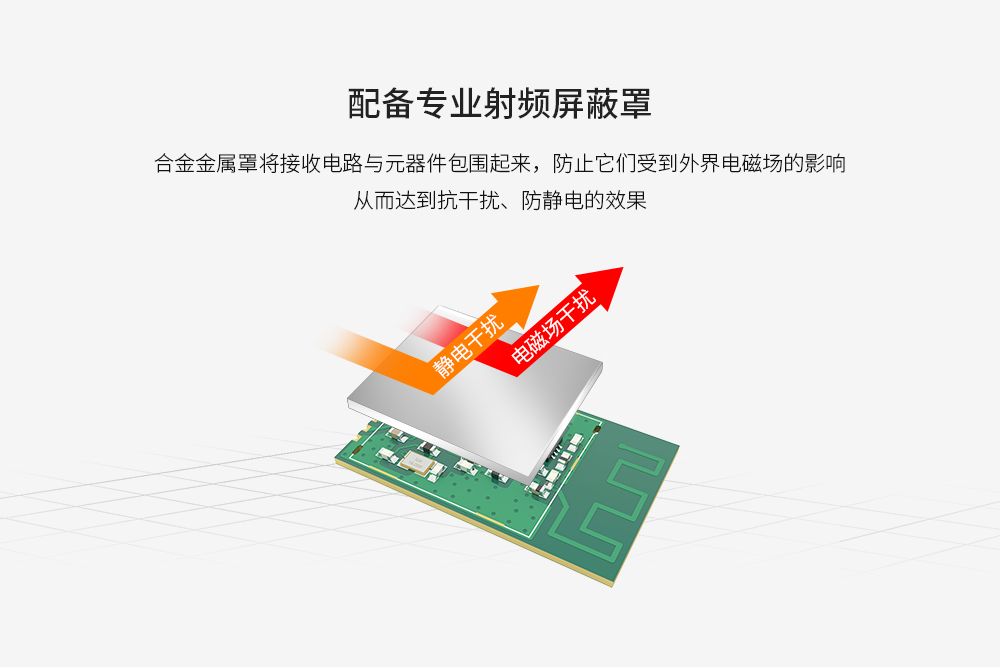

產品簡介：基于Nordic公司生產的nRF24L01P芯片為核心，自主研發的小體積、最大發射功率為27dBm的2.4GHz貼片式無線模塊。采用原裝進口的nRF24L01P芯片，內置功率放大器（PA）與低噪聲放大器（LNA），自帶PCB天線，最大發射功率27dBm。同時使用工業級高精度16MHz 晶振，通信穩定性取得大幅度提升。
| 射頻參數 | 參數值 | 備注 |

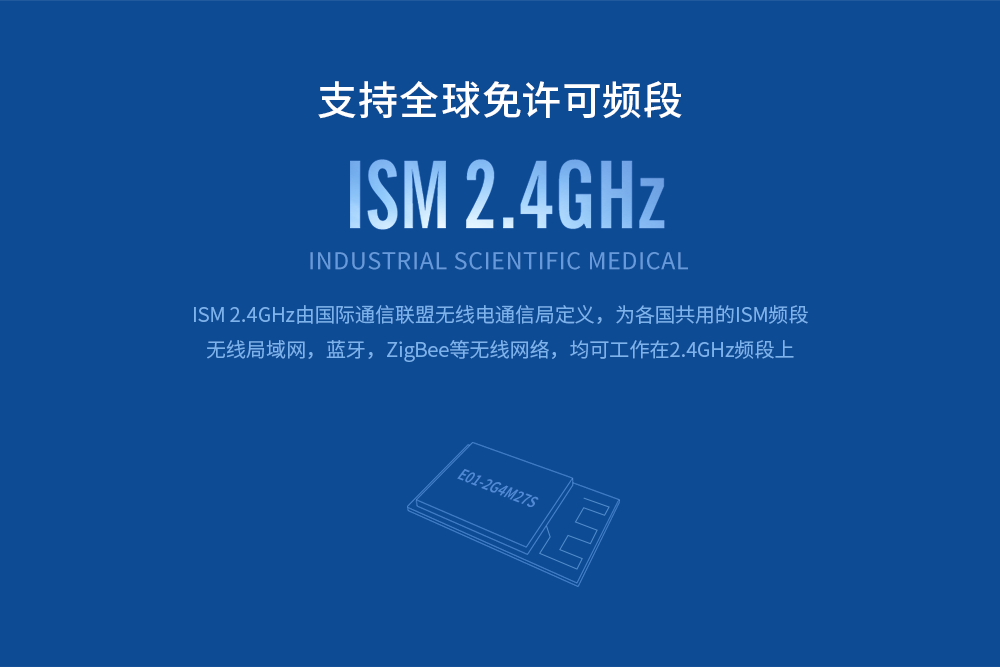

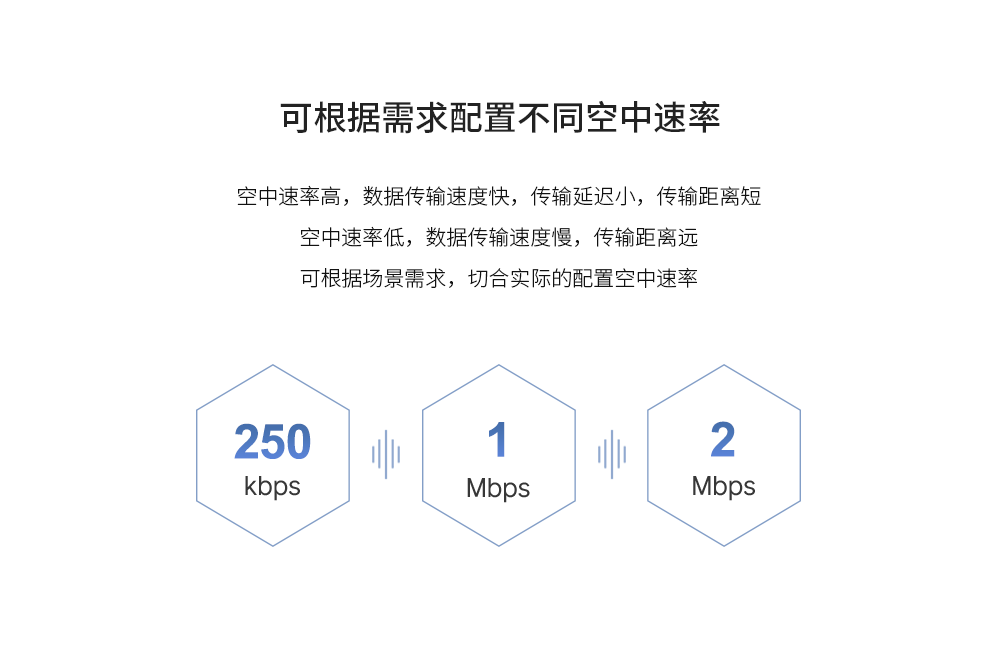

| 工作頻段 | 2400~2525 MHz | 支持 ISM 頻段 |
| 發射功率 | 27 dBm | 支持 ISM 頻段 |
| 接收靈敏度 | -99dBm | 空中速率為 250 kbps |
| 空中速率 | 250k~2Mbps | 用戶編程控制 |
| 實測距離 | 2200米 | 晴朗空曠，天線高度 2.5 米，空中速率 2.4kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 14*23 mm | - |
| FIFO | 32 Byte | 單次發送最大長度 |
| 晶振頻率 | SPI | - |
| 調制方式 | GFSK | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27 mm 插針 | - |
| 通信接口 | SPI | 0～10 Mbps |
| 射頻接口 | PCB 板載天線 | 等效阻抗約 50Ω |
| 產品重量 | 1.2±0.1g | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.3 | 3.3 | 3.6 | V | 超過 3.6V 可能永久燒毀模塊 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 700 | - | mA | @發射功率 27dBm |
| 接收射電流 | - | 23 | - | mA | - |
| 休眠電流 | - | - | - | mA | 不支持低功耗模式 |
| 工作溫度 | -40 | 20 | +85 | ℃ | 工業級設計 |
| 序號 | 引腳 | 引腳方向 | 備注 |
1 | VCC | - | 供電電源，必須 2.3～3.6V 之間 |
2 | CE | 輸入 | 模塊控制引腳 |
3 | CSN | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
4 | SCK | 輸入 | 模塊 SPI 總線時鐘 |
5 | MOSI | 輸入 | 模塊 SPI 數據輸入引腳 |
6 | MISO | 輸出 | 模塊 SPI 數據輸出引腳 |
7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
8 | GND | - | 地線，連接到電源參考地 |
7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
8 | GND | - | 地線，連接到電源參考地 |
7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
8 | GND | - | 地線，連接到電源參考地 |
9 | GND | - | 地線，連接到電源參考地 |
10 | GND | - | 地線，連接到電源參考地 |
