關于PCB設計，很多電子工程師都熟練于心。作為技術開發人員，在PCB設計過程并非一帆風順，針對不同層級（段位）的“攻城獅”們，時而歡喜，時而憂傷。
PCB設計，從入門開始就接觸了很多規則（線寬多少miL，Via設置多大，怎么做螺絲孔，如何敷銅等）。很多都習以為常了。
那么，換個新鮮的技術話題，PCB設計，你聽說過“酸角”嗎？“酸角”是什么？酸酸的豆角嗎？聽起來不是很明白哎。很多工程師朋友都很難聯想究竟是啥？今天就和大家共同來談?wù)劇八峤恰钡降资呛畏缴袷ァ?/span>

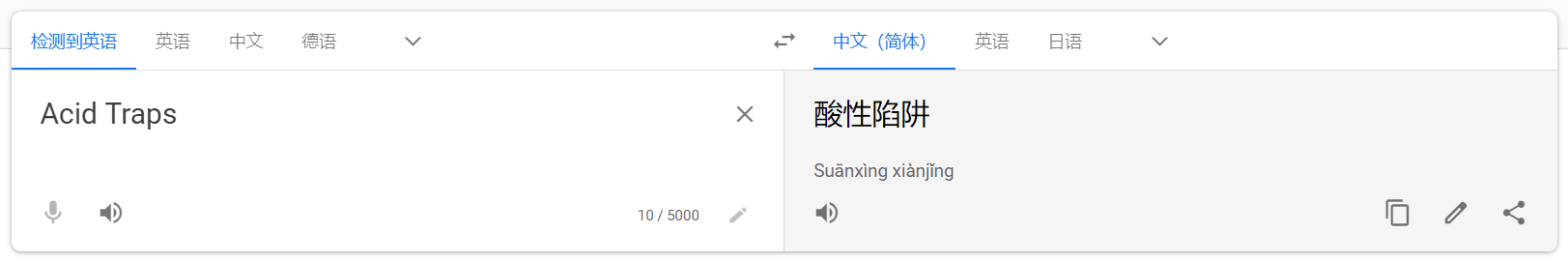

在PCB行業里，將Acid Traps稱為“酸角”，首先，先來翻譯下Acid Traps，了解它是什么意思：
原來英文直譯過來是“酸性陷阱”，這里出現關鍵詞“陷阱”，大家瞬間就想到了踩坑。話說失敗是成功之母，沒有踩過坑的難以充實豐富的實戰經驗。
大佬在前多踩坑，多探路，小弟在后踏實每一步，PCB設計的道路，盡情享受在電腦屏幕上拉線的酸爽，立志親手拉出的PCB連線繞地球3圈，所謂一時拉線一時爽，一直拉線一直爽，大概就是如此吧！
對PCB生產制作過程有所了解的工程師知道，PCB生產前先通過電路板設計軟件繪制PCB圖，然后經過PCB加工廠的蝕刻工藝，最后在覆銅板上蝕刻出來設計好的PCB電路。

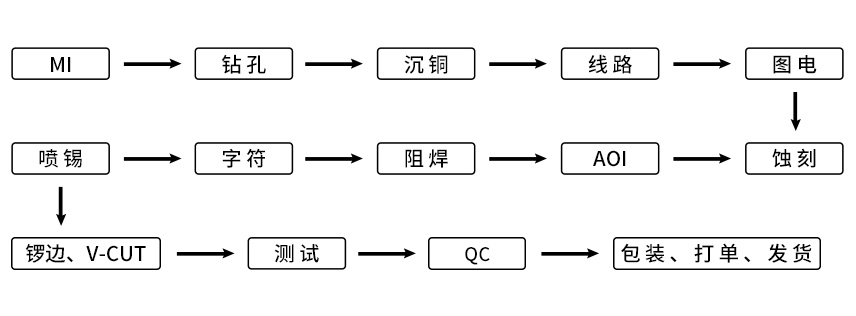

順帶附一張PCB生產工藝基本流程圖
PCB生產工藝的基本流程中，最重要的就是蝕刻工藝，它采用化學處理方式通過蝕刻將覆銅板上不要的銅清除，然后留下需要的電路圖，而Acid Traps一定程度上可以說是蝕刻留下的“副作用”。

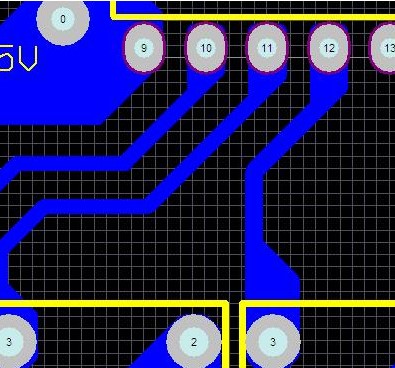

蝕刻電路的化學物品本應在中和、水洗環節清除掉，但在PCB連線形成的銳角區域，也就是銳角最狹窄的地方，容易造成腐蝕性化學物質殘留，如同陷阱一樣圍剿殘留腐蝕性化學物質。通過緩慢、延續性地腐蝕銳角區域的銅，時間久了后會造成走線的線阻變大或出現虛連接狀態，并且容易短路故障，排查難度巨大，這就是讓人頭疼的Acid Traps “酸角”現象。

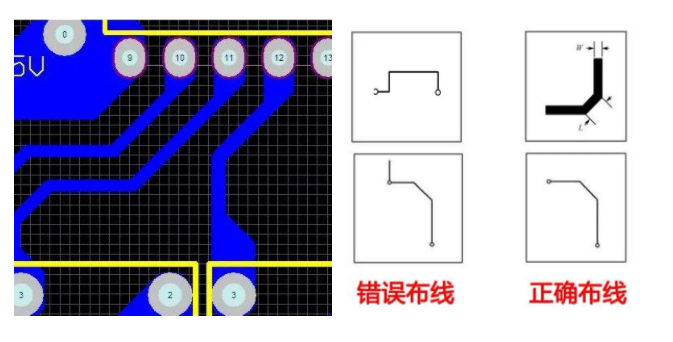

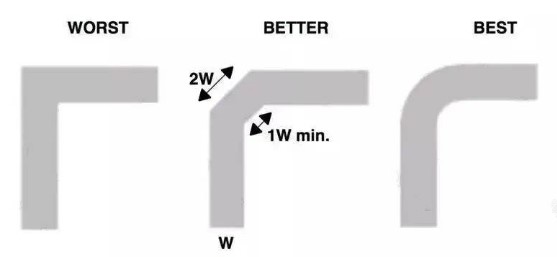

這里涉及一個PCB走線角度問題，一直以來大家都不斷強調：走線不要走直角！那么，問題來了，不讓走直角，那是走45°角，還是走圓弧好呢？90°直角走線真的行不行？
開始都很糾結走線的拐角角度，查閱前人的歷史，上世紀九十年代，Intel推出PCI總線技術，從那時起，加快了“高速”系統的時代發展。至于PCB走線能否走銳角，結論肯定是不行的。從PCB的DFM方面，應該規避出現PCB走線銳角的情況，也是盡可能的避免踩坑（Acid Traps現象）。

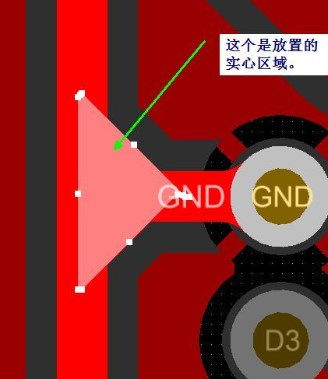

重點，避免Acid Traps的做法其實很簡單，就是避免銳角走線。理論上90°走線會有輕微的腐蝕性化學物質吸附效應，所以穩妥起見，也盡量避免90°走線，對于走線呈T形相交處，可以添加淚滴或者用斜線修一下。
但對于T拓?fù)洌⒁饧訙I滴或斜線對阻抗突變的影響，阻抗影響優先，把禁止銳角走線或者直角走線作為設計規則限定，然后......終結撒花！
