很多工程師在設計電路時，關于EMC（電磁兼容）設計，都不得半點含糊。為了保障電子設備正常運行、提升產品的系統穩定性、可靠性至關重要。
EMC（電磁兼容）是一門交叉信息學科。由于其特殊性，工程師們在工程實踐中，都很棘手。很多玄學莫名其妙、難以定位問題根源。電磁場看不見、摸不著，在環境中波動大，難以按照前期的設計路徑延伸，線纜傳導和輻射、空間輻射、共模電壓、差?；芈?、磁場和電場的互相轉化等等諸多因素。從而也讓很多入門級工程師望而退步：不好弄，太難了！

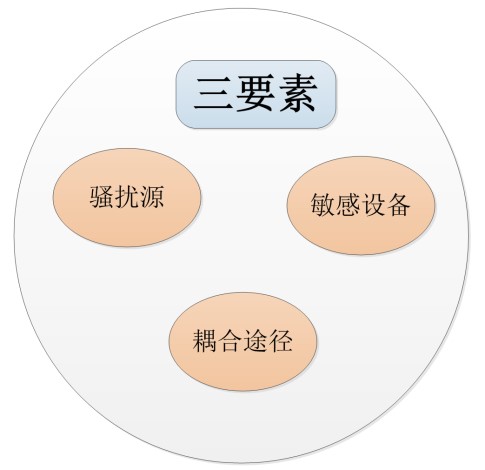

EMC的重要理論：三要素（敏感設備、耦合途徑、騷擾源）。其三者相輔相成，缺一不可。一旦三者任一條件不滿足，整體就無法造成有效的騷擾。
對于EMC設計的Surge（浪涌）問題分析，騷擾源是已知的（Surge（浪涌）的波形）；耦合途徑（線纜、空間因素）；敏感設備（接口器件、敏感信號）。
對照相關EMC測試項目，Surge（浪涌）總的來說速率較低，高頻分量干擾也較低，常用測試波形10/700 μS、1.2/50μS。其泄放路徑可以根據實際情況在電路設計時規劃電路板的布局，良好的規劃布局（泄放路徑）能夠有效解決三要素的耦合途徑問題，從而達到解決EMC的問題的目的。
常見的有信號騷擾源、電源騷擾源、浪涌騷擾源。在關于浪涌騷擾源中，結合實際工程遇到的問題，因?yàn)殡娏骰螂妷捍笥谡ｋ娐饭ぷ鲿r的情況，會引起故障或者損壞電路。防止意外情況發生，在浪涌進入的路徑終使用了浪涌釋放元件。典型的浪涌有靜電浪涌、雷擊浪涌、開關浪涌。其中浪涌是EMC整改措施的類別之一。
靜電浪涌。當人體或設備所承受的很?。◣装賞F左右）的動態靜電電容集聚的電荷，泄放到電子設備本體或者周圍的物體上，由于電壓很高（kV級別），且有較大瞬態電流經過。鑒于此，若直接加載到電路上，會損壞電路?；蛘呤情g接性的施加，當信號線受到電磁感應或當電源的電動勢有波動，電路會發生故障。

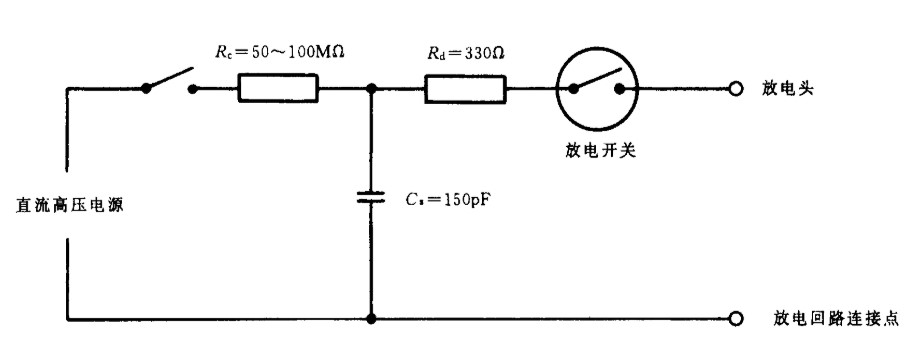

根據IEC61000-4-2標準模擬靜電浪涌測試。

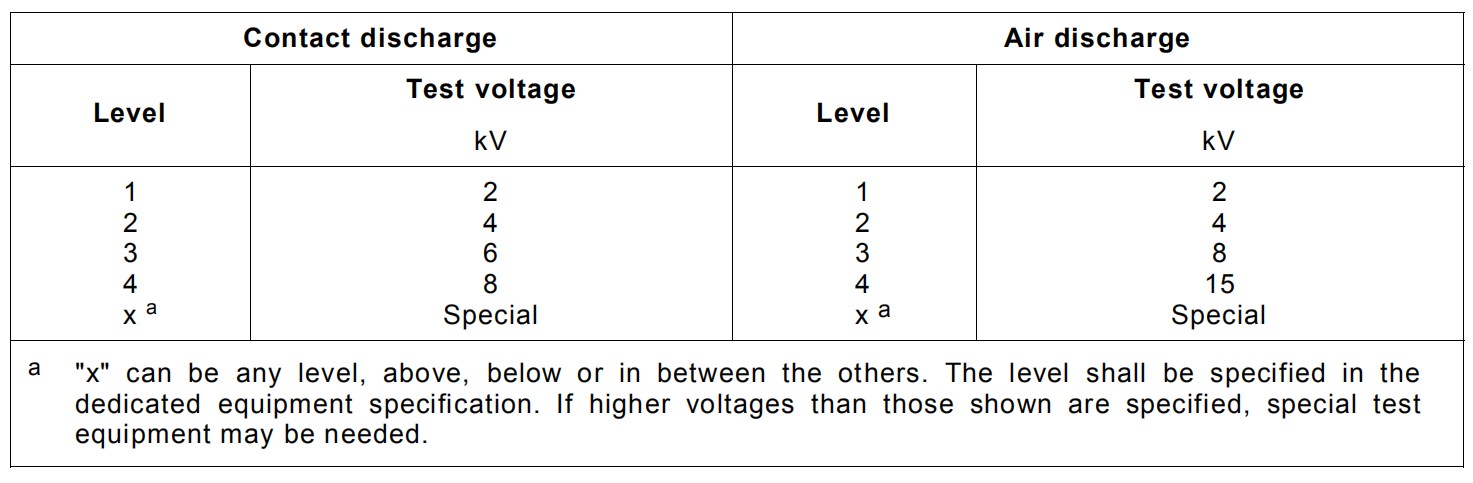

空氣放電、接觸放電標準。

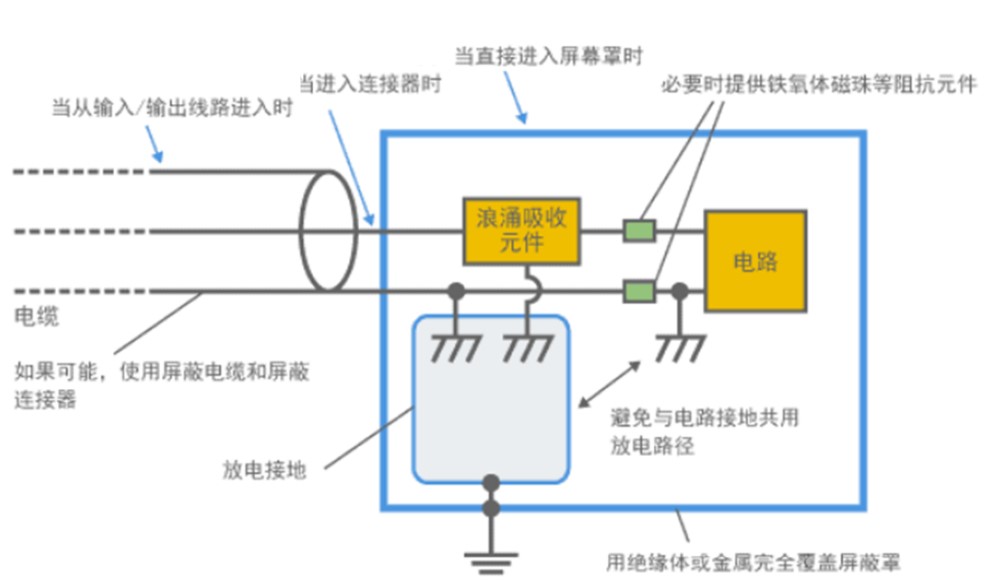

用絕緣體覆蓋阻斷放電，或用金屬導體覆蓋轉移電荷。使用核實的浪涌釋放元件，經過一個旁路釋放放電電流。
靜電釋放電流的典型波形如下：
在繼電器開關時，切換開關的瞬態電流突然變化，因電路的固有電感、在接觸點會造成瞬時高壓，形成開關浪涌。

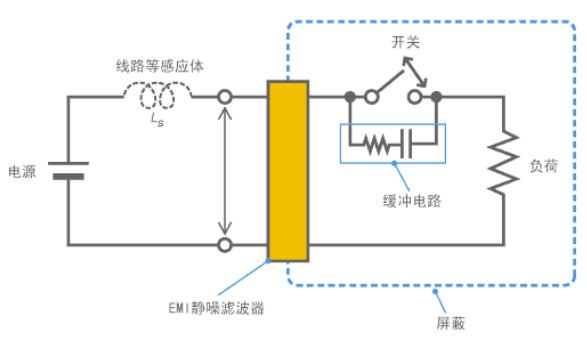

為減少開關浪涌的干擾，采用措施如下：
（1）在接觸點使用電容、壓敏電阻、緩沖回路等浪涌釋放元件。
（2）使用屏蔽罩隔斷電磁效應。
（3）使用EMI靜噪濾波器用于噪聲傳遞回路。
在日常生活中的下雨打雷天氣情況下，雷擊是一個自然現象。其魚油巨大的能量，提供全方位的防止雷擊保護是很難的。通常情況下，不是提供全方位的保護預防直接雷擊，而是讓電子設備主動保護，從而預防雷擊浪涌。
雷擊感應是電子設備周邊發生雷擊時，電源線纜等較長線路上出現感應電動勢。其產生的雷擊感應的原因分析：在下雨打雷時，雷擊產生的電場，電荷感應到線纜，電荷通過雷擊途徑釋放。可能還有因雷擊電流產生的電磁場在線纜終產生感應電動勢，能量巨大。
為了保護方式雷擊感應，一般在電子設備電源線和通信線端口部分，設計浪涌吸收元件。
