一、何為EMC整改？
EMC整改就是指產品在功能調試或EMC測試過程中出現問題后所采取的彌補手段。
首先我們從EMC認證測試項目說起，EMC認證測試主要包含兩大項：EMI（干擾）和EMS（產品抗干擾和敏感度）。
EMI主要測試項：RE（產品輻射，發射）、CE（產品傳導干擾）、Harmonic（諧波）、Ficker（閃爍）。
EMS主要測試項：ESD（產品靜電）、EFT（瞬態脈沖干擾）、DIP（電壓跌落）、CS（傳導抗干擾）、RS（輻射抗干擾）、EMS設計 Surge（雷擊）、PMS（磁場抗擾）。
通過這些測試項我們可以看出EMC測試主要圍繞產品的電磁干擾和敏感度兩部分，一旦產品不符合安全認證標準需要EMC整改時，我們就需要通過一些措施和方法來進行整改。
二、常見EMC整改方法
1.排除外界因素

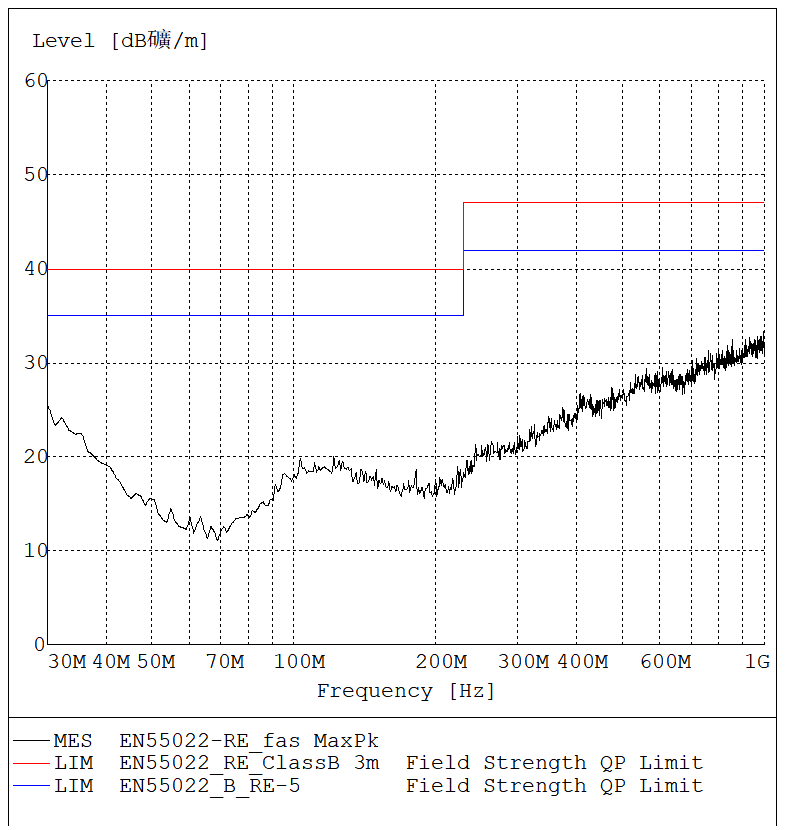

（1）將被測設備關電，確認背景噪聲是否滿足標準要求（標準要求電波暗室的背景噪聲在限值線以下6dB）；
（2）確認測試布置是否滿足標準要求。
2.寬帶噪聲抑制方法
譜線問題描述：30～300MHz頻段內出現寬帶噪聲超標，如下圖：
問題定位：一般由電源或低噪聲輻射引起。
問題整改：通過在電源線上增加去耦磁環（可開合）進行驗證，如果有改善則說明和電源線有關系。
3.濾波器是否良好接地
（1）如果設備有一體化濾波器，檢查濾波器的接地是否良好，接地線是否盡可能短；
（2）建議：金屬外殼的濾波器的接地最好直接通過其外殼和地之間的大面積搭接。

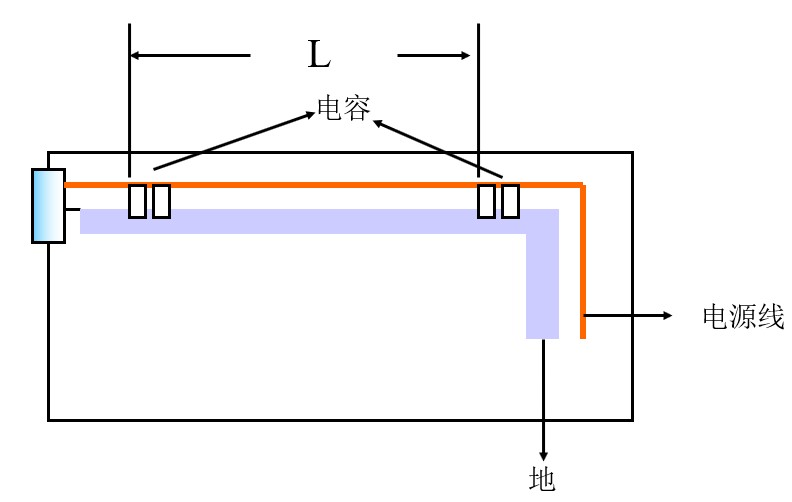

4.單層板或雙層板中電源走線的處理
增加電容為電源去耦。

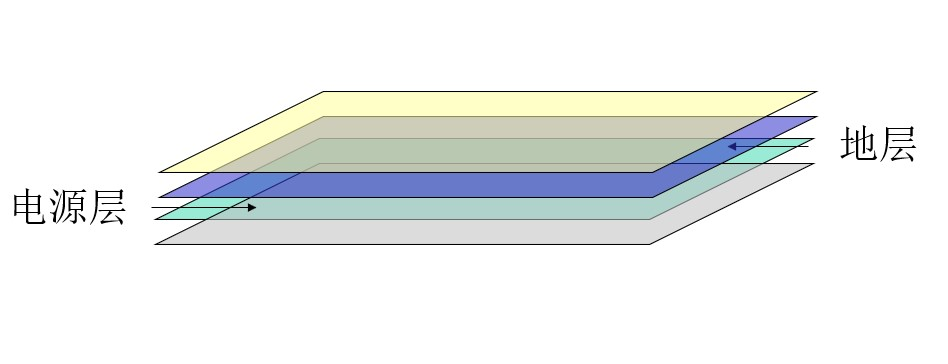

5.多層板中電源平面層的處理
要求電源平面和地平面緊鄰。

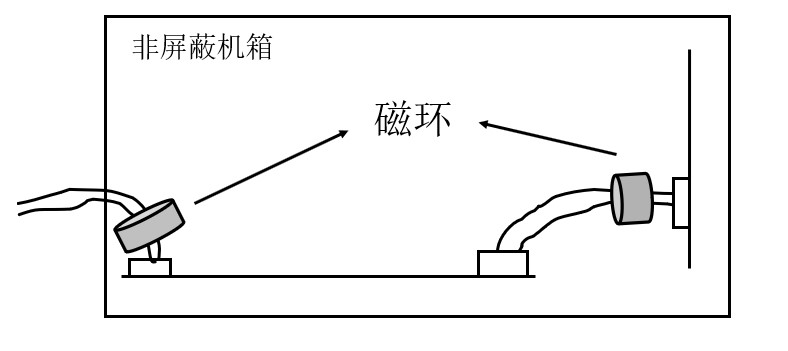

6.非屏蔽設備內電源線的處理
在電源線上套磁環進行比對驗證，以后可以通過在單板上增加共模電感來實現，或者在電纜上注塑磁環。
7.獨立窄帶尖峰噪聲抑制方法

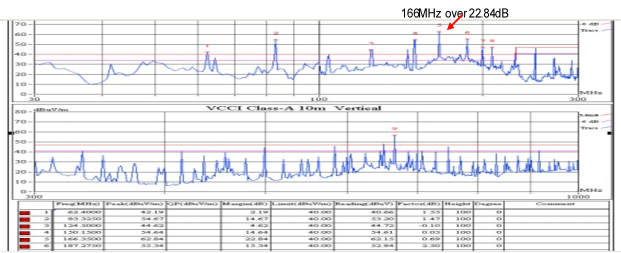

譜線問題描述：全頻段內出現間隔均勻的窄帶尖峰群噪聲（如下圖）或單立尖峰噪聲。
問題定位：如果是均勻的窄帶尖峰群噪聲，計算其間隔頻率差是多少，這個頻率差可能就是其輻射源的基頻；如果是單立的尖峰噪聲，則看這個尖峰噪聲和單板上的時鐘頻率是否有倍頻關系。
問題整改：有針對性地處理確定的目標時鐘源。
8.時鐘源外殼是否接地
在PCB板上：晶體外殼應該接地處理；晶振的接地腳應該接地。

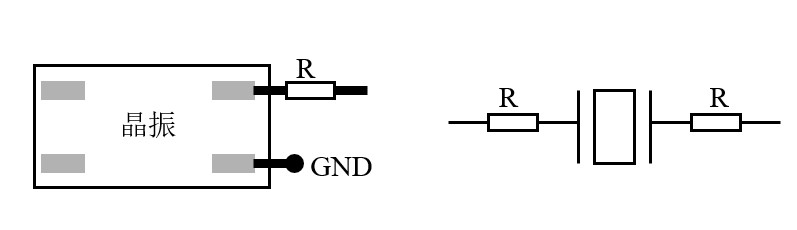

9.時鐘輸出匹配設計
時鐘的輸出根據信號質量的要求使用始端匹配，適當變換時鐘沿，減小發射。
需要注意的是，使用時鐘驅動器時，時鐘驅動的時鐘輸出同樣需要匹配。

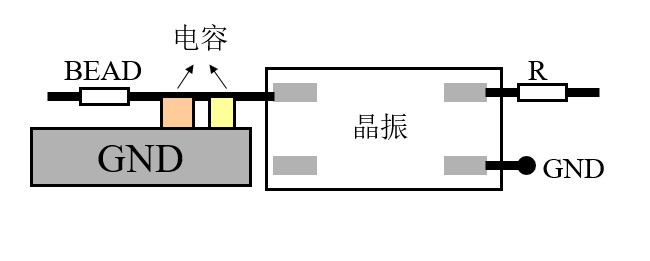

10.時鐘源的電源濾波設計
采用磁珠＋大電容＋高頻電容的濾波方式給時鐘源進行濾波。

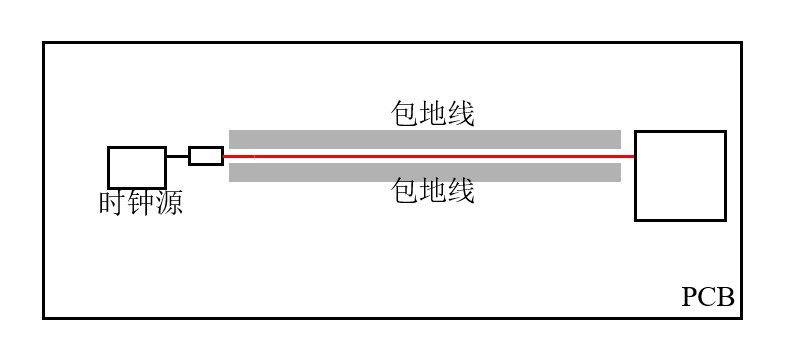

11.單層板或雙層板上時鐘線的處理
單層板或雙層板上的時鐘建議盡可能在時鐘線的兩側包地線，條件不允許，也應該使時鐘線和地線緊鄰走線，即時鐘線的一側起碼有地線，以減小時鐘線的回流面積，減小差模輻射。
三、常見EMC整改輻射問題總結
上述只是一些比較典型的輻射問題整改方法及定位流程，相對來說比較有效，但是要想徹底解決問題，還是需要在產品的設計階段考慮充分的EMC設計，這樣才能夠預測到問題并防患于未然，特別是對于一些產品測試階段無法實施的對策，例如3W原則等，必須在EMS設計階段提前考慮到。
上述描述相對簡單，如有更多整改方案請指教，大家一起交流學習！
