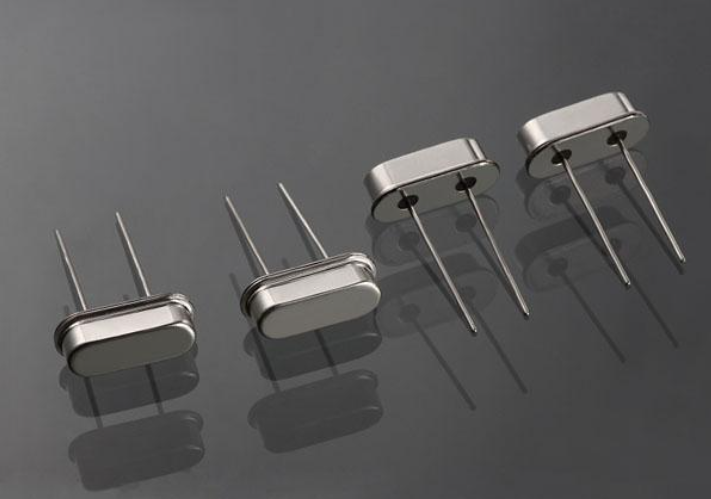

晶振即晶體振蕩器，主要為電路提供頻率高度穩定的時間頻率信號，讓電子元器件可以統一工作，這是如何實現的呢？
1.晶振的工作原理
原來傳統的LC振蕩器穩定性較差，產生的交流信號頻率容易變化，所以后來在振蕩器中加入了一個特殊的元件即石英晶體，石英晶體可以產生高度穩定的信號，所以稱這種采用石英晶體的振蕩器稱為晶體振蕩器，即晶振。
晶振具有壓電效應，即在晶片兩極外加電壓后晶體會產生變形，反過來如外力使晶片變形，則兩極上金屬片又會產生電壓。如果給晶片加上適當?shù)慕蛔冸妷?，晶片就?huì)產生諧振（諧振頻率與石英斜面傾角等有關系，且頻率一定）。晶振利用一種能把電能和機械能相互轉化的晶體，在共振的狀態下工作可以提供穩定、精確的單頻振蕩。在通常工作條件下，普通的晶振頻率絕對精度可達百萬分之五十。
2.有源晶振和無源晶振的區別
晶振分為有源晶振和無源晶振，它們?cè)谝_和振蕩器上有一定區別。
有源晶振有4只引腳，是一個完整的振蕩器，其中除了石英晶體外，還有晶體管和阻容元件主要看你應用到的電路，如果有時鐘電路，就用無源，否則就用有源。無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來。

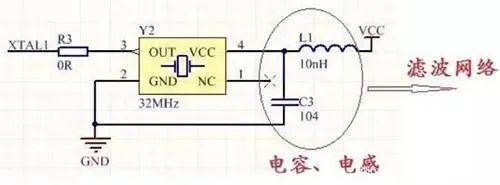

有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單(主要是做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可)，不需要復雜的配置。

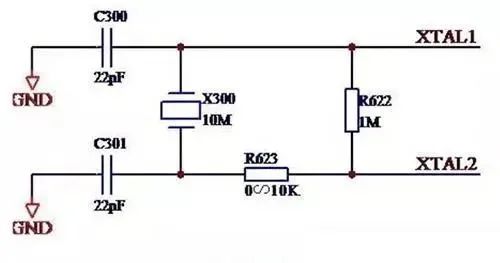

無源晶體需要用DSP片內的振蕩器，無源晶體沒有電壓的問題，信號電平是可變的，也就是說是根據起振電路來決定的，同樣的晶體可以適用于多種電壓，可用于多種不同時鐘信號電壓要求的DSP，而且價格通常也較低。
由于石英晶體震蕩器具有非常好的頻率穩定性和抗外界干擾的能力，所以，石英晶體震蕩器是用來產生基準頻率的。通過基準頻率來控制電路中的頻率的準確性。石英晶體震蕩器的應用范圍是非常廣的，它質量等級、頻率精度也是差別很大的。通訊系統用的信號發生器的信號源(震蕩源)，絕大部分也用的是石英晶體震蕩器。
