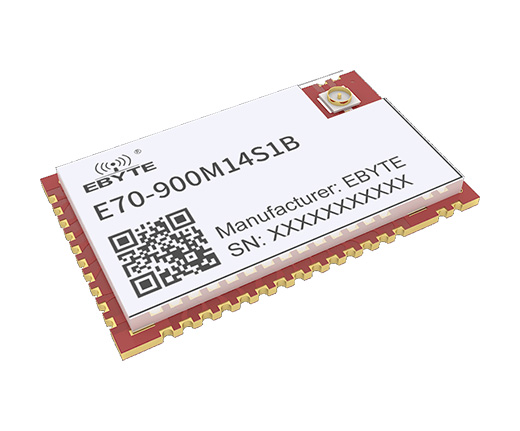

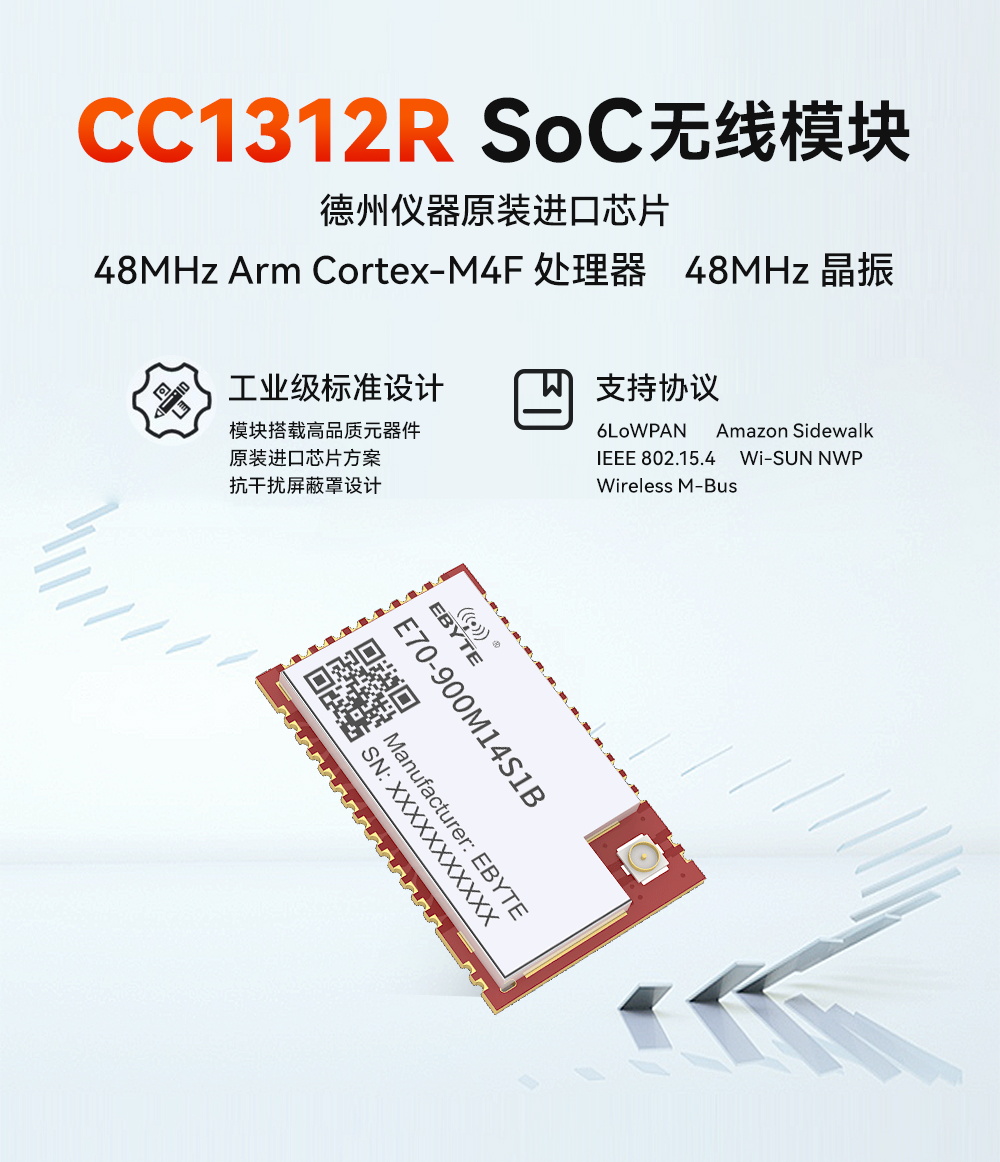

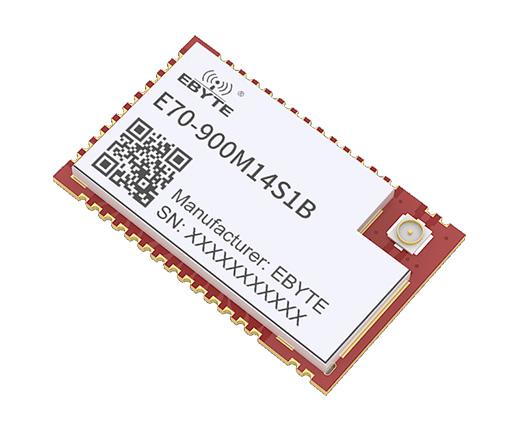

E70-900M14S1B CC1312R芯片無線模塊

芯片方案：CC1312R

工作頻段：850~930MHz

發射功率：14dBm

通信距離：1.5km

產品尺寸：16*26mm 產品重量：2.5g±0.1g

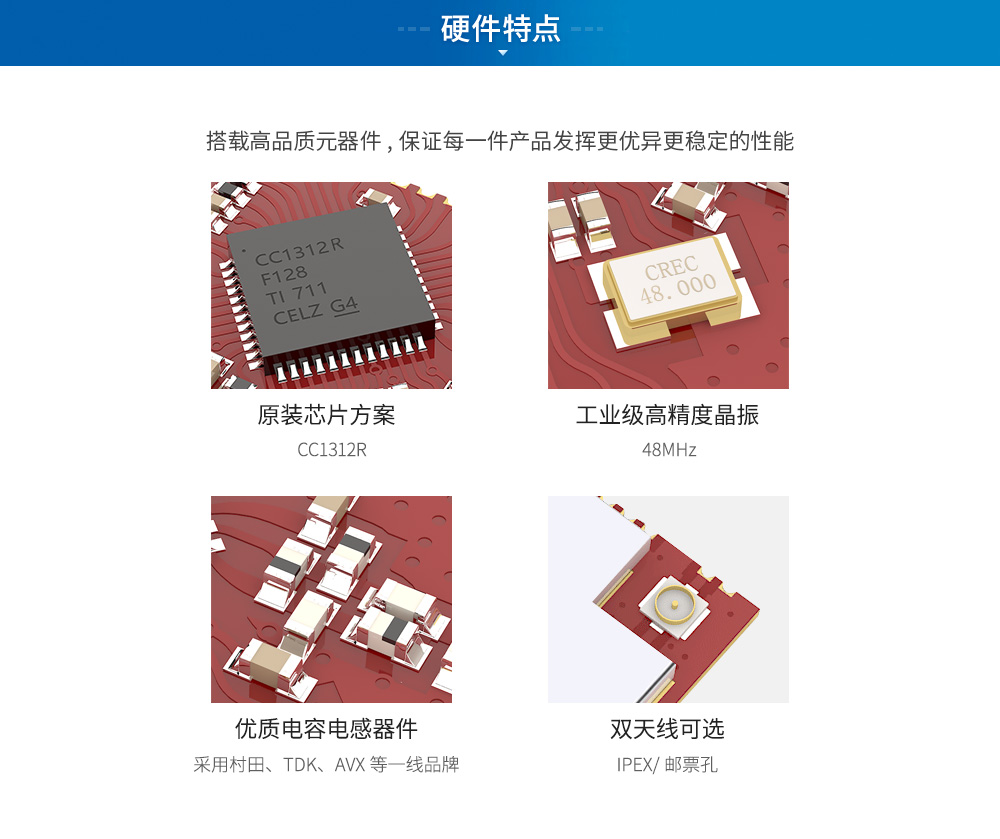

產品簡介：E70-900M14S1B采用（TI）公司原裝進口CC1312R射頻芯片，芯片內部集成了單片機及無線收發器，采用48MHz工業級高精度低溫漂晶振，保證其工業特性和其穩定性能。CC1312R芯片內置強大的48MHz Arm Cortex-M4F處理器，并擁有UART、I2C、SPI、ADC、DMA、PWM等豐富的外設資源。模塊引出單片機所有IO口，可進行多方位的開發。

soc無線模塊E18系列zigbee模塊自組網E70-DTU數傳電臺

E70-SOC無線模塊
E70-SOC無線模塊
E70-SOC無線模塊
E70-900M14S1B無線模塊測試距離
E70-SOC無線模塊
E70-SOC無線模塊
E70-SOC無線模塊
E70-SOC無線模塊
E70-SOC無線模塊

射頻參數參數值
備注
工作頻段
850~930 MHz

支持 ISM 頻段

發射功率13.5~14.5 dBm

出廠默認 14dBm（約25mW）

接收靈敏度-121 dBm

空速 2.5kbps

空中速率2.5k~168kbps

空中速率為 5kbps

實測距離1500米

晴朗空曠環境，最大功率，天線增益5dBi，高度2.5m，空速2.5kbps


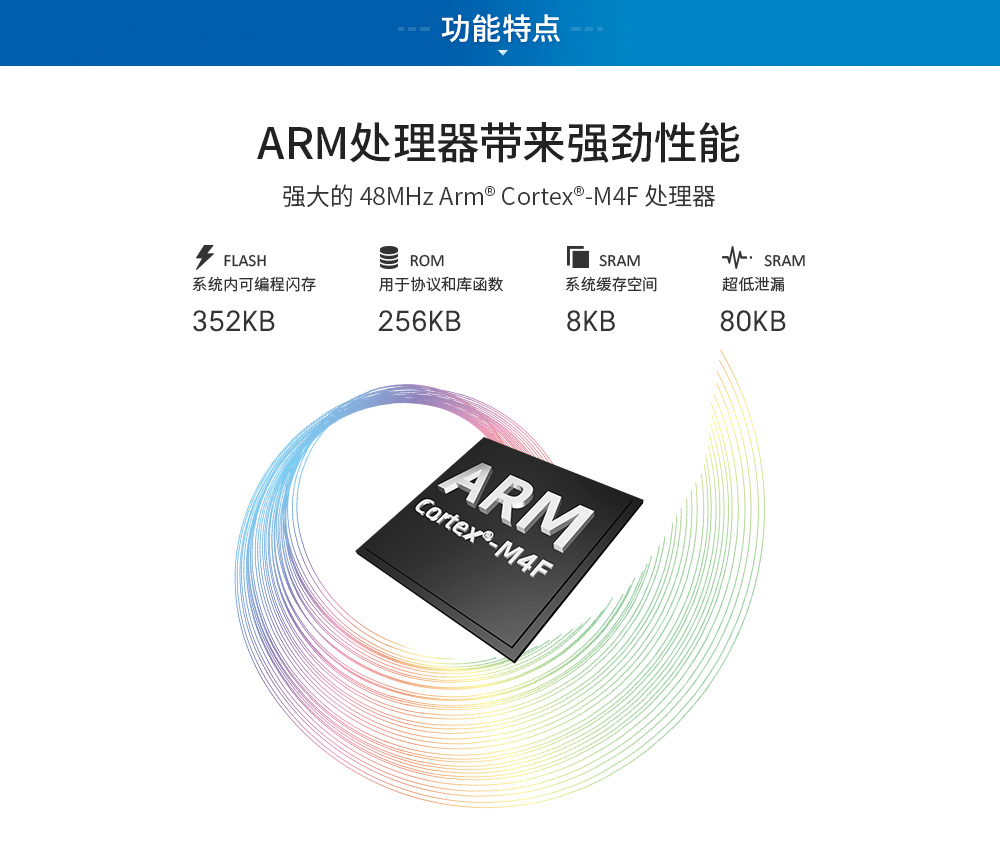

硬件參數參數值
備注
IC全稱
CC1312R1F3RGZ



FLASH
352 KB



RAM
8 KB+80 KB

      8KB 的高速緩存 SRAM(可作為通用 RAM 提供)

      80KB 超低泄漏 SRAM。

內核
Arm Cortex-M4F 處理器



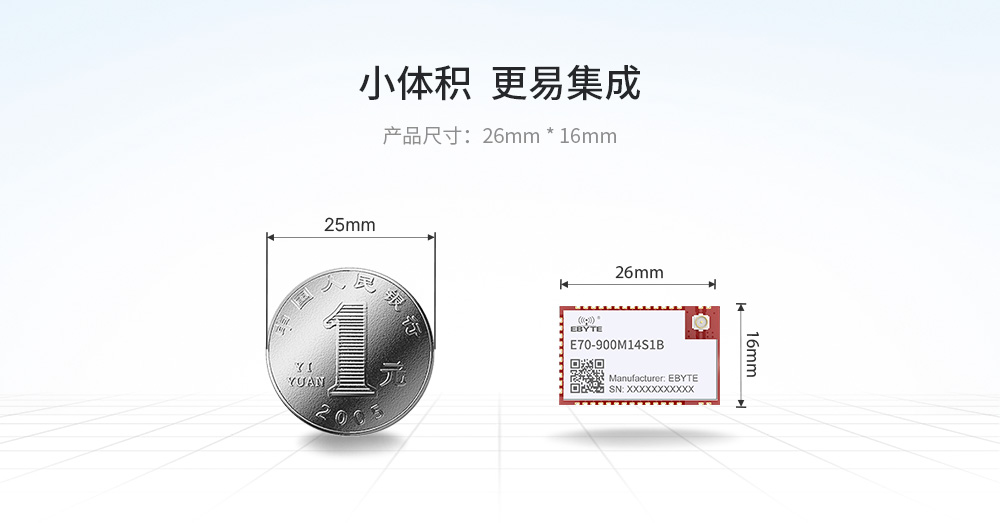

尺寸大小
16 * 26 mm


射頻接口

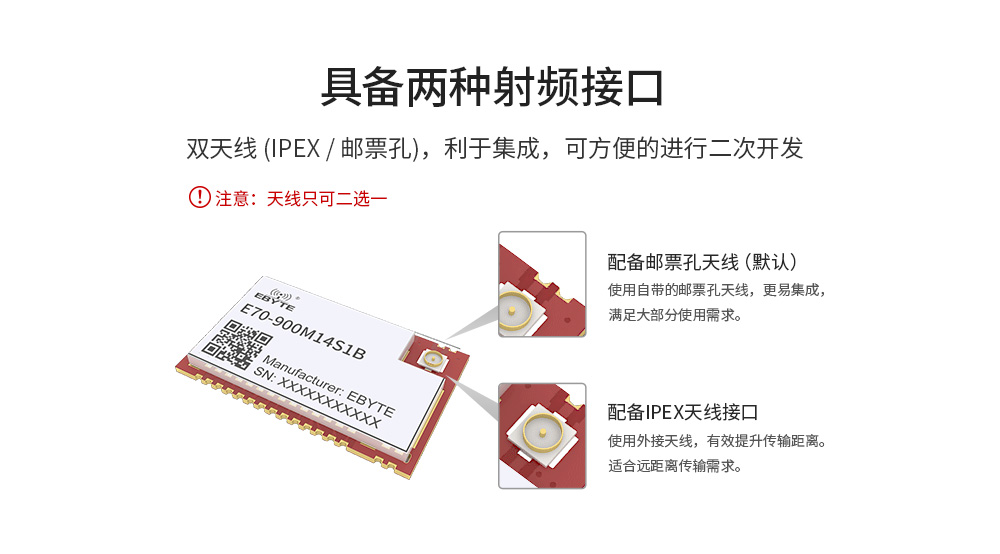

IPEX/郵票孔

等效阻抗約 50Ω

晶振頻率
48MHz


封裝方式貼片



調制方式
GFSK



電氣參數最小值典型值最大值單位條件
電源電壓
2.23.33.8V≥3.3V 可保證輸出功率
通信電平-3.3-V使用 5V TTL 有風險燒毀
發射電流-24.9-mA瞬時功耗
接收電流-5.8-mA

休眠電流-2.0-μA軟件關斷
工作溫度
-4020
+85℃
工作濕度
1060
90%
儲存溫度
-4020
+125℃


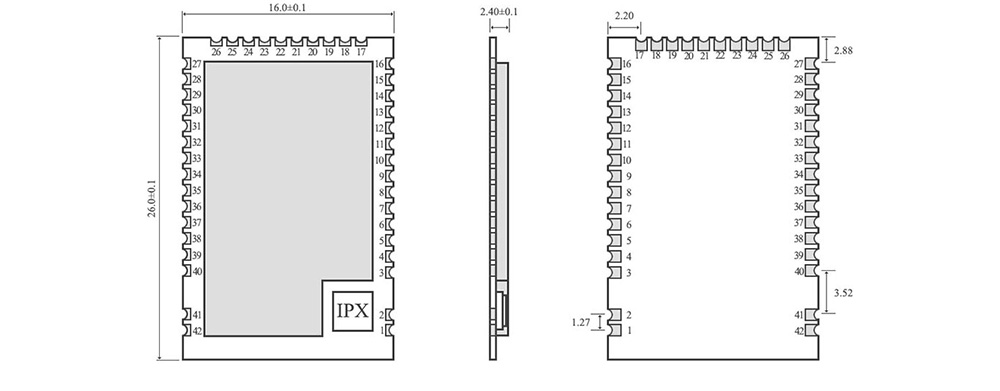

總覽_13

序號
引腳引腳方向備注
1GND參考地    模塊地線
2ANT-    天線（50Ω特性阻抗）
3X32K_Q1
輸入/輸出
    與 4 腳同接 32.768K 石英晶振
4X32K_Q2
輸入/輸出
    與 3 腳同接 32.768K 石英晶振
5DIO_1
輸入/輸出
    單片機 GPIO
6DIO_2
輸入/輸出
    單片機 GPIO
7DIO_3
輸入/輸出
    單片機 GPIO
8DIO_4
輸入/輸出
    單片機 GPIO
9DIO_5
輸入/輸出
    單片機 GPIO
10DIO_6
輸入/輸出
    單片機 GPIO
11DIO_7
輸入/輸出
    單片機 GPIO
12DIO_8
輸入/輸出
    單片機 GPIO
13DIO_9

輸入/輸出

    單片機 GPIO
14DIO_10
輸入/輸出
    單片機 GPIO
15DIO_11
輸入/輸出
    單片機 GPIO
16GND
參考地
    模塊地線
17DIO_12
輸入/輸出
    單片機 GPIO
18DIO_13
輸入/輸出
    單片機 GPIO
19DIO_14
輸入/輸出
    單片機 GPIO
20DIO_15
輸入/輸出
    單片機 GPIO
21TMSC
輸入
    JTAG TMSC
22TCKC
輸入
    JTAG TCKC
23DIO_16
輸入/輸出
    單片機 GPIO
24DIO_17
輸入/輸出
    單片機 GPIO
25DIO_18
輸入/輸出
    單片機 GPIO
26VCC
-    模塊電源正參考，電壓范圍：2.2～3.8V DC
27GND

參考地

    模塊地線
28DIO_19
輸入/輸出
    單片機 GPIO
29DIO_20
輸入/輸出
    單片機 GPIO
30DIO_21
輸入/輸出
    單片機 GPIO
31DIO_22
輸入/輸出
    單片機 GPIO
32RESET
輸入
    模塊復位腳
33DIO_23
輸入/輸出
    單片機 GPIO
34DIO_24
輸入/輸出
    單片機 GPIO
35DIO_25
輸入/輸出
    單片機 GPIO
36DIO_26
輸入/輸出
    單片機 GPIO
37DIO_27
輸入/輸出
    單片機 GPIO
38DIO_28
輸入/輸出
    單片機 GPIO
39DIO_29
輸入/輸出
    單片機 GPIO
40DIO_30
輸入/輸出
    單片機 GPIO
41GND
參考地
    模塊地線
42GND
參考地
    模塊地線
