ZigBee是一種無線傳感器網路技術，它具有以下幾個特點：
速率低：工作在20~250kbps，分別是250kbps(2.4GHz)、40kbps(915MHz)和20kbps(868MHz)的原始數據吞吐量；
成本低：由于其簡化了協議所以對于通信控制器的要求大大降低，同時ZigBee免去了協議專利費,使其成本大大降低；
功耗低：相比于藍牙和WiFi，ZigBee大大降低了其待機功耗，兩節5號電池便可讓其工作1年以上。
延時短：其響應速率很快，一般只需要15ms便可由睡眠轉入工作狀態，即使節點連接進入網絡也只需要30ms；

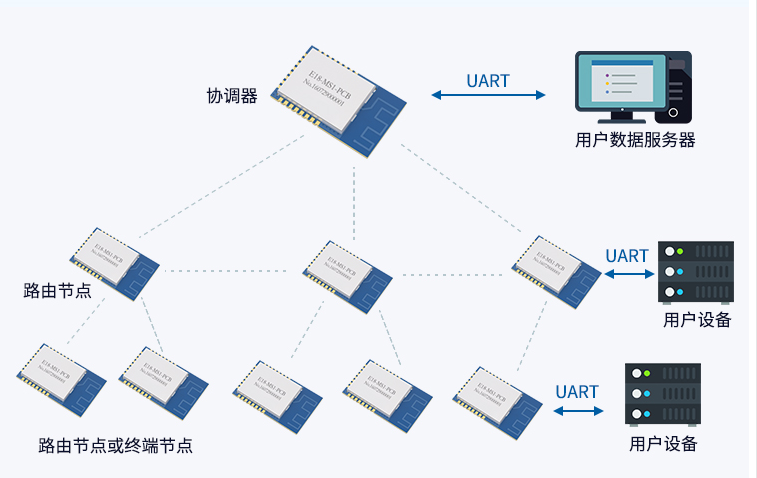

容量高：其網絡節點可以管理多個主節點，而一個主節點便可管理254個子節點，所以一個網絡節點可以控制最多65000個子節點；
距離低：一般模塊傳輸距離只能到10~100m，通過在后級增加PA或者使用高增益的外置天線，可以將其距離增加上千米甚至幾千米；
安全性：ZigBee具有無安全設定、使用訪問控制清單、AES 128三級安全模式，有效的保證了其靈活的安全屬性；免執照頻段：使用的頻段均為開放頻段。
搶答器最常見到就是電視臺搶答節目以及一些學校舉辦的電子知識競賽節目中，早期的搶答器均是使用模擬電路與數字電路搭載的產品，這種產品雖然技術很成熟，但是這種搶答器會隨著使用空間以及數量的增加而變得繁瑣。所以后期無線搶答器迅速新興起來，這種搶答器空間限制比較小、布置方便、節點數量更多等優點。

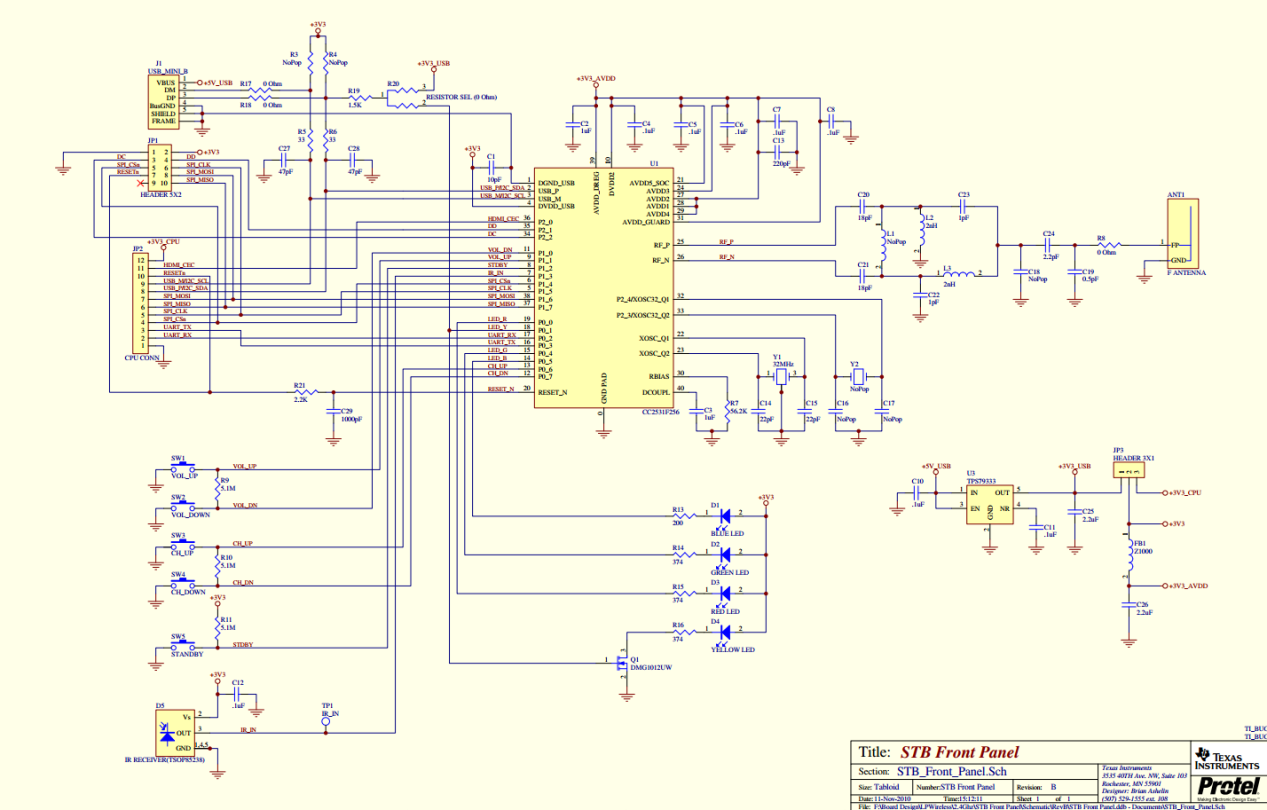

典型的ZigBee控制板原理圖
通過官方網站推薦的原理圖去設計一塊典型的Demo板，所有器件都使用貼片元件會發現制作出來的PCB板會很精巧，射頻部分按照官方推薦值來焊接可以滿足基本的通信，如果希望通信距離更加遠，需要使用頻譜儀等儀器進行射頻端匹配，PCB板大小，器件擺放位置等等都會直接影響最終通信距離。同時可以在PCB板載天線位置預留出一個IPX或者SMA天線因?yàn)槭菬o(wú)線搶答器，可以只保留兩個按鍵和兩個LED便可，根據項目需要的節點數焊接多少個控制板。

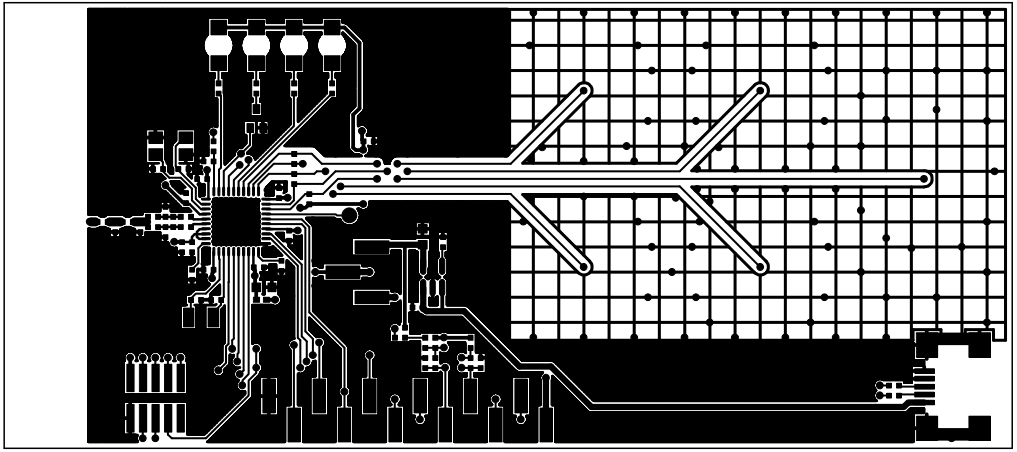

左側空曠區為PCB板載天線區，天線底層是絕對不可以鋪地的，同時天線與地的距離也有要求，具體請參考具體的PCB天線要求，網格部分為電源部分，網格地可以有效的避免電磁干擾，如果使用的是鋰電池或者干電池也可以不用鋪網格地，給但是需要在靠近射頻芯片端多加濾波電容。
將各個節點與協調器直接進行組網，某個節點或者多個節點有按鍵狀態時，射頻芯片與協調器進行通信，協調器將優先收到的數據進行顯示，這便是簡單的基于ZigBee無線搶答器，如果需要優化可以對程序進行處理，添加顯示屏，各個節點也可以增加顯示屏或者LED燈，對于搶到的節點進行一個顯示。如果搶答器距離不夠遠，可以對射頻端增加外置天線，提高天線增益，或者后級增加PA增加功率來增加距離。
