在電氣測控系統中，常常需要采集各種模擬量信號、數字量信號，并對它們進行相應的處理。一般情況下，測控系統中用普通MCU( 如51、32等單片機或控制型DSP)是可以完成系統任務的。
當要采集的信號量特別多時(特別是各種信號量、狀態量 ),僅僅靠用普通MCU資源就往往難以完成任務。此時，只能采取多MCU聯機處理模式,或者靠其它芯片擴展系統資源來完成系統的監測任務。這樣做不僅增加了大量的外部電路和系統成本，且大大增加了系統的復雜性，因而系統的可靠性就會受一定的影響,這顯然不是設計者所愿意看到的。如果一個系統需要大量的模擬量數據采集，由一個主控制帶上自己系統所需的模擬量采集板卡也是一個不錯的選擇。
模擬量采集板卡往往具有多路高精度AD輸入，通過非?？煽康?/span>ModBus協議，能夠擴展出數千路模擬量。我使用的是成都億佰特的一款AD采集板卡，效果還不錯，它的modbus寄存器定義如下：
地址 | 字節 | 變量名稱 | 類型 | 說明 |
40001 | 2 | 保留 | 只讀 |
|
40002 | 2 | 保留 | 只讀 | |
40003 | 2 | 保留 | 只讀 | |
40004 | 2 | 保留 | 只讀 | |
40005 | 2 | 保留 | 只讀 | |
40006 | 2 | 保留 | 只讀 | |
40007 | 2 | 保留 | 只讀 | |
40008 | 2 | 保留 | 只讀 | |
40009 | 2 | 保留 | 只讀 | |
40010 | 2 | 保留 | 只讀 | |
40011 | 2 | 保留 | 只讀 | |
40012 | 2 | 保留 | 只讀 | |
40013 | 2 | AI1輸入量 | 只讀 | 單位0.001mA |
40014 | 2 | AI2輸入量 | 只讀 | |
40015 | 2 | AI3輸入量 | 只讀 | |
40016 | 2 | AI4輸入量 | 只讀 | |
40019 | 2 | 保留 | 讀/寫 |
|
40020 | 2 | 保留 | 讀/寫 | |
40021 | 2 | 保留 | 讀/寫 | |
40022 | 2 | 保留 | 讀/寫 | |
40023 | 2 | 保留 | 讀/寫 | |
40024 | 2 | 保留 | 讀/寫 | |
40025 | 2 | 保留 | 讀/寫 | |
40026 | 2 | 保留 | 讀/寫 | |
40027 | 2 | 保留 | 讀/寫 | |
|
|
|
| |
40028 | 2 | 保留 | 讀/寫 | |
40029 |
| 保留 | 讀/寫 | |
40030 | 2 | 保留 | 讀/寫 | |
40031 | 2 | 通道1參考電壓 | 讀/寫 |
|
40032 | 2 | 通道2參考電壓 | 讀/寫 |
|
40033 | 2 | 通道3參考電壓 | 讀/寫 |
|
40034 | 2 | 通道4參考電壓 | 讀/寫 |
|
40035 | 2 | ModeBus地址 | 讀/寫 |
|
40036 | 2 | 波特率 | 讀/寫 |
|
40037 | 2 | 校驗位 | 讀/寫 |
|
40038 | 2 | 下限寄存器 | 讀/寫 | 0-65535 |
40039 | 2 | 上限寄存器 | 讀/寫 | |
40040 | 2 | 通道1轉換值 | 只讀 |
|
40041 | 2 | 通道2轉換值 | 只讀 |
|
40042 | 2 | 通道3轉換值 | 只讀 |
|
40043 | 2 | 通道4轉換值 | 只讀 |
|
波特率代碼表 |
| 校驗位碼表 | ||
0 | 1200 |
| 0（默認） | 無校驗 |
1 | 2400 |
| 1 | 偶校驗 |
2 | 4800 |
| 2 | 奇校驗 |
3（默認） | 9600 |
|
|
|
4 | 19200 |
|
|
|
5 | 38400 |
|
|
|
6 | 57600 |
|
|
|
7 | 115200 |
|
|
|

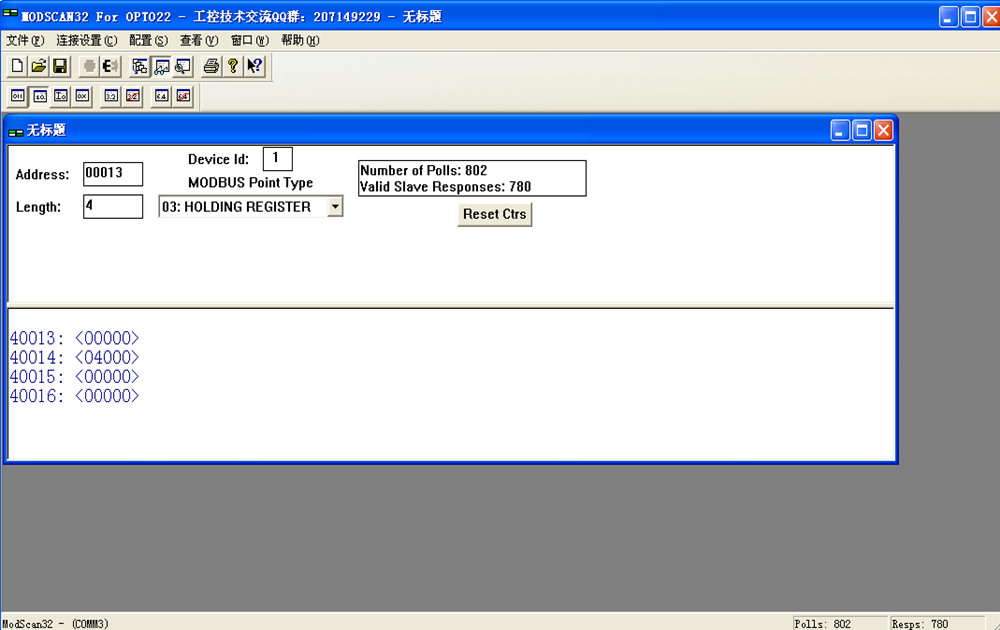

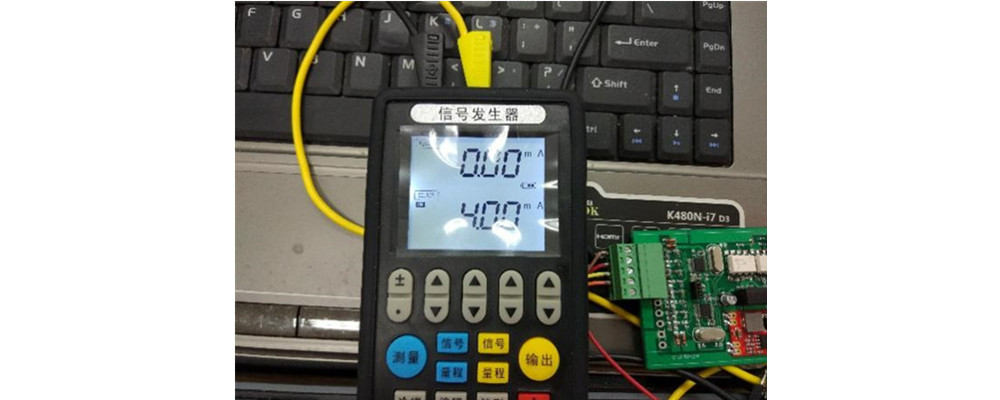

如上圖所示，這種板卡的測量精度還是很不錯的，由于廠家已經做好了相關硬件與軟件的設計，通過Modbus協議，便可“拿上就用”，省時省力。
