E104-BT02是成都億佰特自主研發的一款低功耗藍牙轉串口模塊，此模塊基于BluetoothV4.2協議，經過簡單配置可以工作在主機、從機、嗅探模式。可以實現廣播、掃描、以及數據透傳的功能。

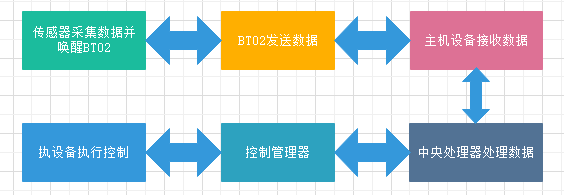

此模塊具有超低功耗的睡眠功能，在開啟廣播的情況下最低工作電流低至2uA，本模塊支持引腳喚醒、串口喚醒，可以廣泛用于低功耗控制領域。其系統方框圖如圖一所示。
圖一 E104-BT02工作方框圖
在上圖所示的控制系統中，E104-BT02發送端與主機端長期保持連接，當傳感器采集到數據后將數據打包，并負責將休眠中的E104-BT02設備喚醒，然后將采集到的數據通過E104-BT02發送到主機端，控制中心將數據處理后產生控制邏輯，最終執行器執行控制邏輯。
智能溫控設施
BLE智能門鎖
智能冰箱
個人保健器
低功耗遙控設備
家庭自動化設置

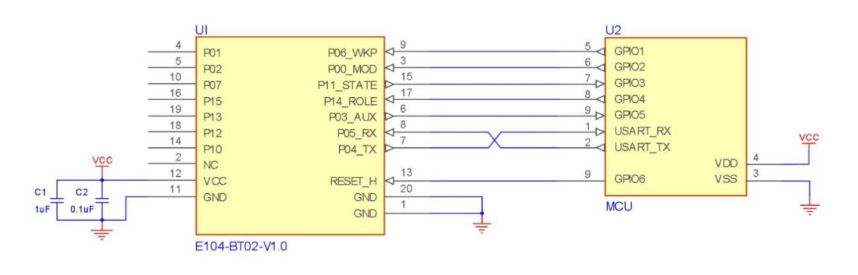

E104-BT02在低功耗控制領域的使用方法及流程，推薦的連線圖如圖二所示：
圖二 E104-BT02的連線圖
第一步：配置E104-BT02參數；包含使能廣播、設置連接間隙、綁定MAC地址，這一步的作用是使E104-BT02在斷線后能快速的與目標設備建立連接，并排除非法設備造成的干擾。
第二步：傳感器采集數據，并喚醒E104-BT02設備，進行數據傳輸。
第三步：中央控制器接收數據并做處理，控制執行器做出反應。
上述是基于控制領域給出的一般使用方法，本文檔真的該控制系統給出第一、第二步的操作細節，具體操作步驟如下：
l 設置E104-BT02的參數：
1、進入配置模式：為了使模塊能直接進入到配置模式，將圖二中的P06_WKP引腳拉低喚醒模塊，然后將P00_MOD引腳拉低進入配置模式

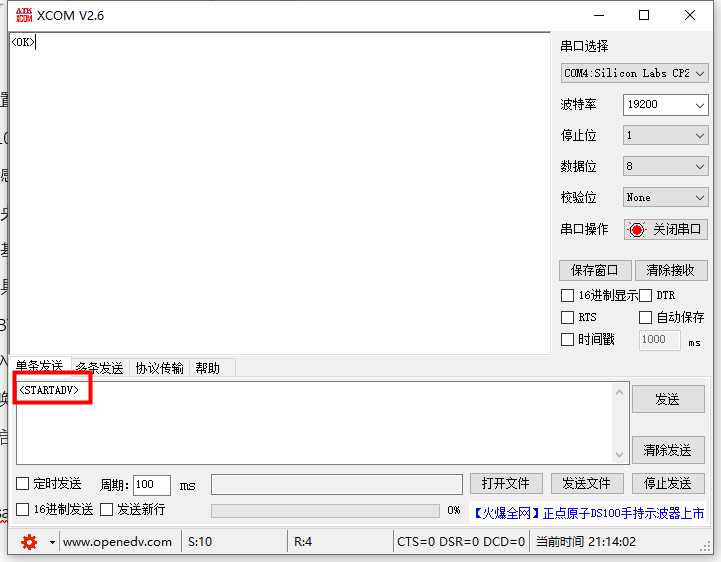

2、開啟廣播，通過AT指令開啟廣播：<STARTADV>，返回<OK>則表示設置成功
圖三 開啟廣播

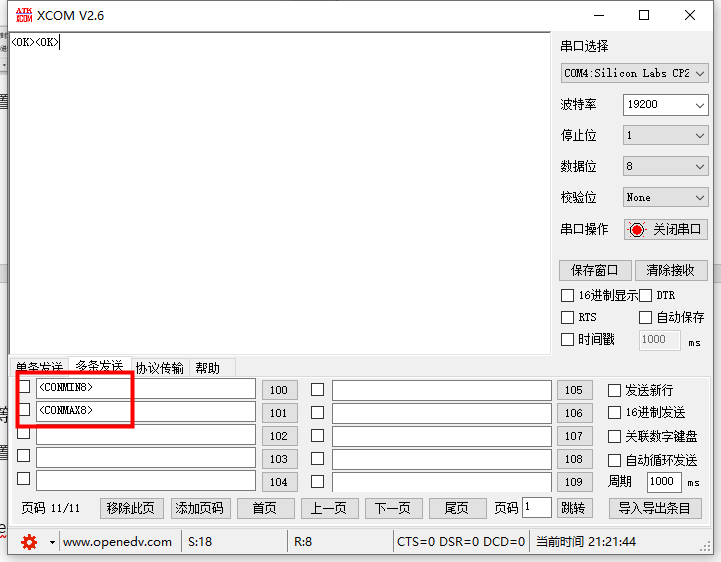

3、設置連接間隙，設置最大、最小連接間隙，在設置時需要注意最大連接間隙必須大于等于最小連接間隙，所以在設置時可以先設置最小間隙：<CONMIN8>，然后再設置最大連接：<CONMAX8>，這樣做可以保證在設置最大連接間隙的時候不至于報錯。
圖四 設置連接間隙

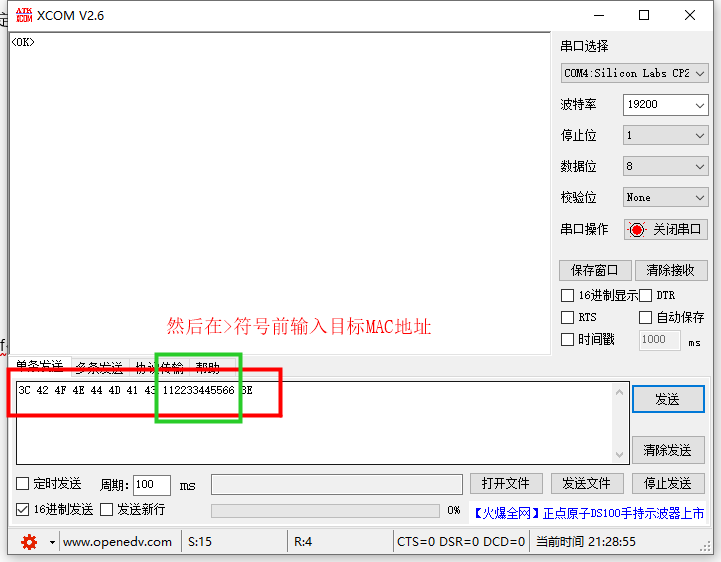

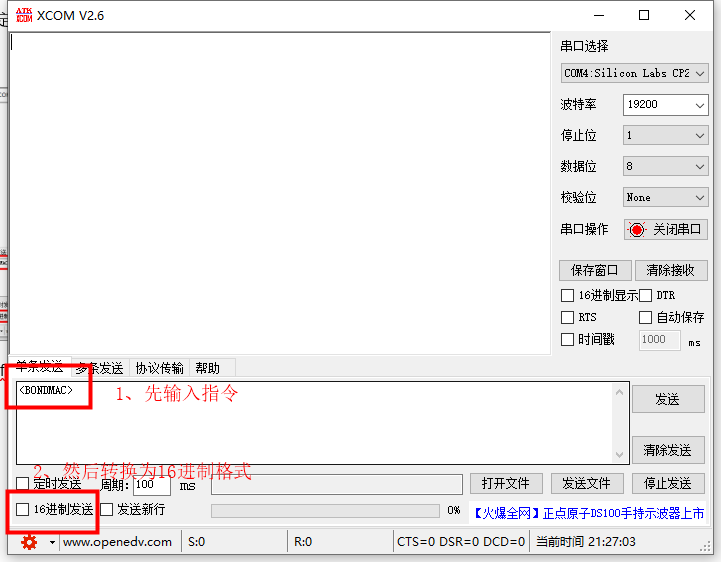

4、綁定對方MAC地址，此MAC地址根據實際設置，本文中就以“112233445566”代替，需要注意的是MAC地址需要使用hex格式發送：<BONDMAC>，首先將<BONDMAC>指令輸入，然后轉換為16（hex）進制發送，最后在“>”（3E）前面以16進制格式輸入MAC地址。
圖五 綁定MAC地址
至此參數配置完成。
l 傳感器喚醒E104-BT02進行數據傳輸，需要操作的流程如下：喚醒模塊、檢測連接狀態、進入透傳模式。
1、傳感器采集數據，此步驟根據實際的傳感器編寫自己的邏輯代碼
2、當數據采集完成后，喚醒設備進行數據傳輸。按照圖二所示控制MCU給E104-BT02模塊的P06_WKP引腳輸入低電平喚醒，控制偽代碼如下：
GPIO_SET_VALUE(WKP,LOW);
3、檢測連接狀態，檢測圖二中P11_STATE引腳是否為低，低電平表示已經建立連接，若為連接則等待建立連接，邏輯偽代碼如下：
while( GPIO_READ_VALUE(STATE) == LOW ) {
break;
}
4、控制E104-BT02模塊進入透傳模式，控制進入透傳將圖二中P00_MOD引腳拉高進入透傳，控制邏輯偽代碼如下：
GPIO_SET_VALUE(MOE,HIGH);
到E104-BT02模塊可以進行數據傳輸了
5、傳輸數據，將傳感器采集的數據通過UART串口傳送到控制中心，比如此時待傳輸數據為：data:07020101。MCU通過串口將數據發送至E104-BT02:，邏輯偽代碼如下：
UART_SEND(“data:07020101”);
6、當控制中心收到數據后可以給一個回復響應，當收到響應后表示通信完成，系統可以進入休眠，此時給P06_WKP引腳一個高電平使模塊進入休眠，偽代碼如下：
while( RECV_RESP() ){
GPIO_SET_VALUE(WKP,HIGH);
break;
}
自此一套完整的數據采集、喚醒、數據傳輸、休眠的過程就完成了。整個系統進入低功耗模式等待下一次喚醒。
l 控制器設計：

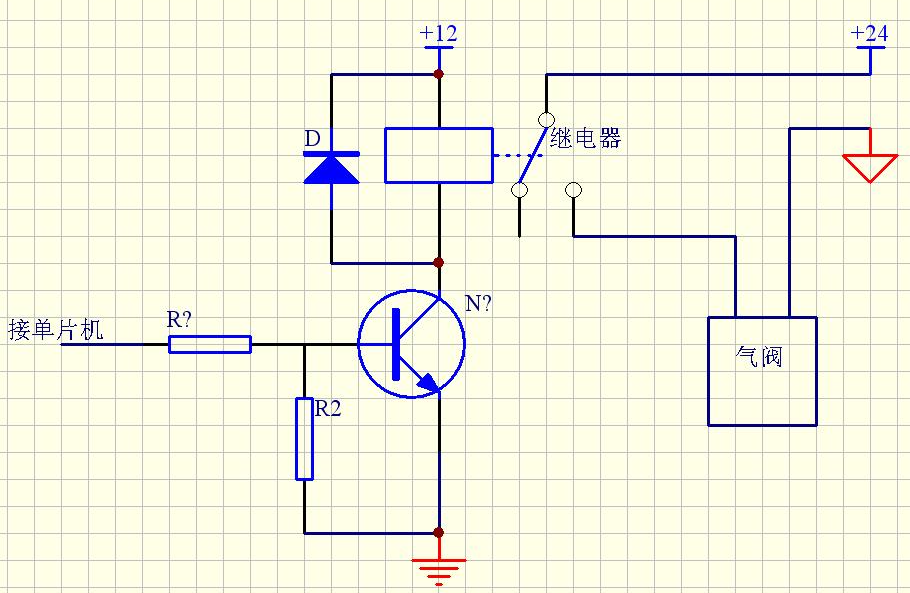

在對端設置接收到數據后，進行解析，生成控制邏輯，執行器執行動作，此步驟用戶需要根據自己需求自行設計。比如最終是控制繼電器開合、或者控制蜂鳴器鳴笛、或者控制LED進行燈光閃爍。這里列舉一個控制繼電器的操作，繼電器工作示意圖如圖六。
圖六 繼電器工作示意圖
控制端偽代碼如下：
ctrl = 數據解析;
if( ctrl == STATE_1 ){
繼電器設置為常開()；
}
else{
繼電器設置為常閉()；
}
發送接收響應()；//告訴傳感器已經正確收到數據并處理
本案例從系統的角度結合框圖、偽代碼、以及具體設置指令，可以將E104-BT02在各個低功耗控制領域的應用都概括進來，用戶在設計自己的系統時可以根據此說明構建自己的設計框架。
