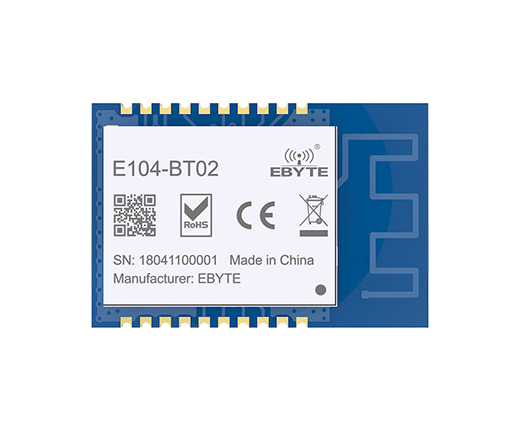

E104-BT02(01)
E104-BT02適配_03

主圖3
E104-BT02適配_05

E104-BT02適配_06

E104-BT02(02)

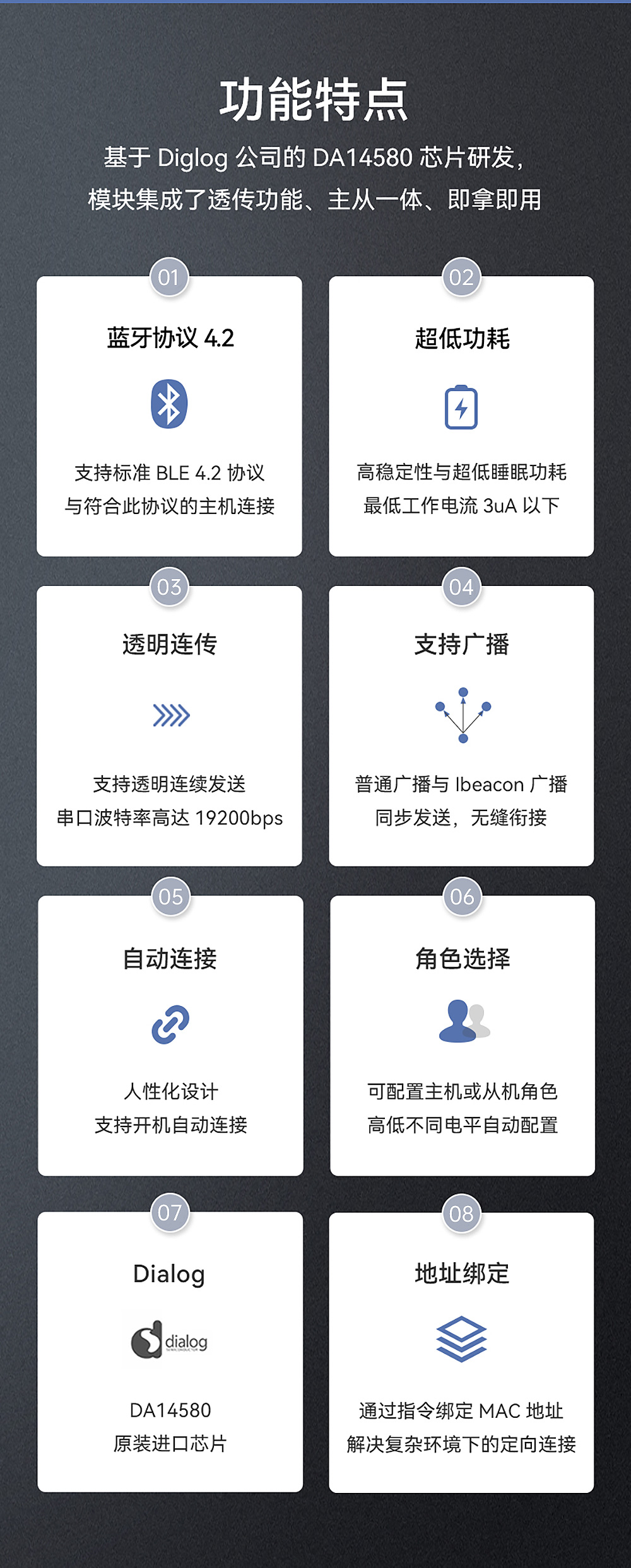

E104-BT02-概述特點

應用通用-----------頭部圖1000
智能家庭-應用場景1000
智能門鎖-應用場景1000
家用遙控-應用場景1000
溫濕度感應-應用場景1000

射頻參數	參數值	備注
工作頻段	2379~2496 MHz	出廠默認 2.4GHz
發射功率	0 dBm	最大功率（約1mW）
接收靈敏度	-94 dBm
實測距離	70米	晴朗空曠環境，最大功率，天線增益5dBi，高度2m

硬件參數	參數值	備注

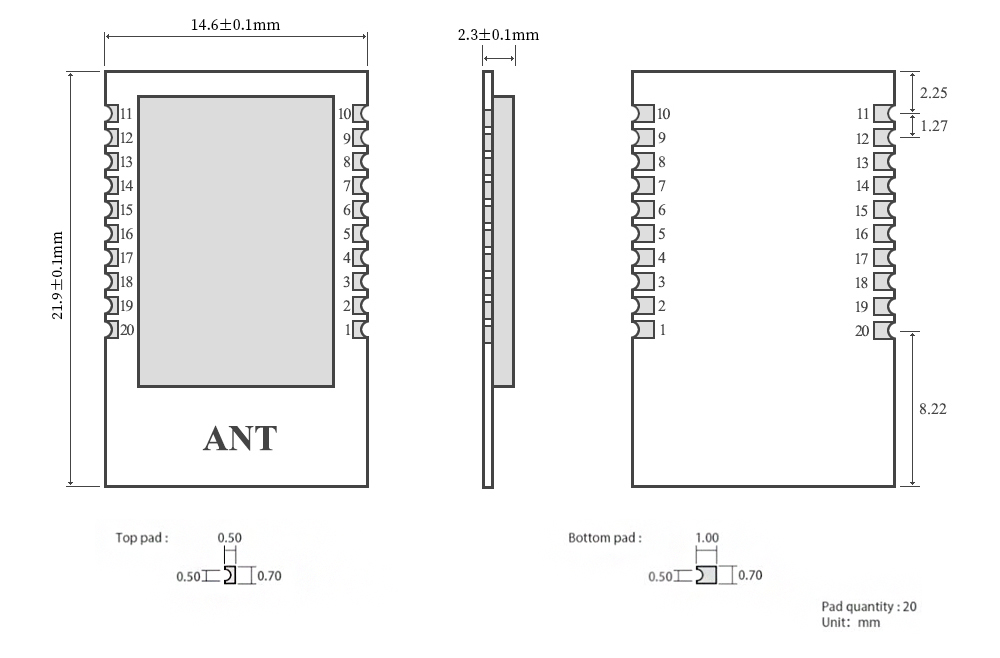

尺寸大小	14.6 * 21.9 mm
天線形式	PCB	50Ω特性阻抗
通信接口	UART
封裝方式	貼片

電氣參數	最小值	典型值	最大值	單位	條件
電源電壓	2.5	3.3	3.6	V
通信電平	2.5	3.3	3.6	V
發射電流	3.1	3.4	3.7	mA	0dBm（1mW）
接收電流	3.4	3.7	4.1	mA
休眠電流	2	3	4	μA
工作溫度	-40	20	+85	℃
工作濕度	10	60	90	%
儲存溫度	-40	20	+125	℃

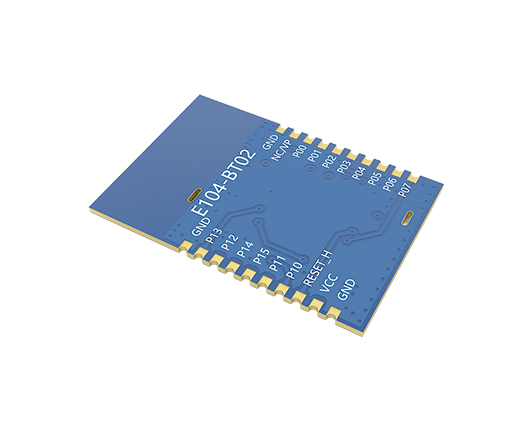

E104-BT02引腳定義

序號	引腳	引腳方向	功能	備注
1	GND	-	電源地	電源參考地
2	NC	-	保留	-
3	P00	輸入	模式配置（MOD）	輸入低電平，模塊進入配置模式，輸入高電平，模塊進入透傳模式。（該引腳有內部上拉，默認工作在透傳模式）
4	P01	-	保留	-
5	P02	-	保留	-
6	P03	輸出	數據輸出有效（APP）	指示串口數據輸出有效，低電平指示數據傳輸，高電平表示數據傳輸完畢（詳見 5.4 數據有效指示）
7	P04	輸出	串口發送	模塊對外輸出串口數據。
8	P05	輸入	串口接收	模塊接收外部串口數據。
9	P06	輸入	模塊喚醒（WKP）	檢測到下降沿，模塊進入喚醒模式，檢測到上升沿，模塊進入睡眠模式（該引腳有內部上拉，默認工作在睡眠模式）
10	P07	-	保留	-
11	GND	-	電源地	電源參考地
12	VCC	-	3.3V	電源輸入
13	RESET_H	輸入	模塊復位引腳（RST）	輸入高電平模塊進入硬件復位狀態，輸入低電平模塊回復正常工作狀態，該功能用于緊急情況下復位操作。
14	P10	-	保留	-
15	P11	輸出	連接狀態（STA）	用于指示藍牙連接狀態，連接成功后引腳輸出低電平，連接斷開后輸出高電平。
16	P15	-	保留	-
17	P14	輸入	角色選擇引腳	用于配置模塊角色。輸入高電配置為從機角色，輸入低電平配置為主機角色（該引腳有內部上拉，默認為從機角色，詳見 5.5 角色切換）
18	P12	-	保留	-
19	P13	-	保留	-
20	GND	-	電源地	電源參考地

產品說明書

【用戶手冊】E104-BT02_Datasheet_CN_v1.5.pdf

【規格書】E104-BT02規格書

【指令集】E104-BT02 Module AT Manual

開發測試

【封裝文件】Pcb_E104-BT02

【天線放置】帶PCB天線無線模組的放置方式

【測試底板】E104-BT02-TB_Datasheet_CN

【芯片手冊】DA14580

工具軟件

【通信測試】串口調試助手_XCOM

億佰特簡介

【企業簡介】

認證資料

【FCC認證】FCC -E104-BT05 藍牙模塊FCC證書

【CE認證】E104-BT02_藍牙CE證書

【ROHS認證】E104-BT02藍牙模塊ROHS證書

在線購買

【天貓旗艦店】：https://detail.tmall.com/

【京東商城】：https://i-item.jd.com

【官方淘寶店】：https://item.taobao.com

【阿里巴巴】：https://detail.1688.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：sales@cdebyte.com

技術咨詢

【在線提交】：http://twohalves.cn/apple-technology.aspx

【聯系郵箱】：support@cdebyte.com

技術應用

> WiFi模塊與藍牙模塊通信技術有何區別？

> 藍牙模塊無線傳輸技術基礎知識講解

> 藍牙模塊的5大物聯網應用場景

> zigbee模塊和藍牙模塊無線技術對比

> 藍牙模塊的好壞受到哪些因素的影響

> BLE5.0系列藍牙模塊的區別

> 藍牙模塊采用陶瓷天線和PCB天線的區別

> 2.4g無線模塊和藍牙模塊之間會互相干擾嗎？

> 億佰特藍牙模塊輸出有效指示功能介紹及應用 BLE系列

> zigbee與WiFi模塊和藍牙模塊的區別是什么？

> 超低功耗藍牙模塊BLE4.0協議的片載系統解決方案

> 為什么智能家居不用 ZigBee 反而熱衷于藍牙模塊和 Wi-Fi模塊？

> zigbee與WiFi模塊和藍牙模塊的區別是什么？

> Bluetooth藍牙模塊在車位鎖上的物聯網應用

> 無線數傳模塊在工業領域中的優勢

> PCB板設計注意事項

> 物聯網天線增益數據對無線模塊通信距離的影響

> 藍牙BLE實現防丟器的方法

> Wifi、藍牙、Zigbee模塊在物聯網上的應用指南

> 藍牙信標在倉儲管理中的應用

> 藍牙Beacon在室內定位導航的應用

> 藍牙模塊有哪些種類？BLE低功耗藍牙模塊有什么特點？

> 主流物聯網通信協議：WIFI，藍牙，ZIGBEE比較

> Bluetooth 5的優勢解析

> 關于藍牙服務UUID自定義簡介

> 淺談藍牙模塊的“嗅探”功能設計

常見問題

★ 問：模塊使用過程中嚴重發燙，然后就不能使用？

答：請確定供電多少伏？天線是否匹配？以上均無問題請聯系客服。

★ 問：1.是否支持一主多從；2.通過串口向模塊傳輸數據發送，那么一次傳輸?shù)臄?shù)據長度有沒有要求，如果沒有要求的話，那每個數據包的發送間隔有要求嗎？3.當藍牙模塊處于透傳模式下，在波特率為19200的情況下，通過串口向藍牙模塊發送數據，兩個藍牙模塊之間進行通信，在什么情況下會出現丟包？

答：BT02不支持一主多從，E74可以 BT02從機向主機發送，串口波特率19200及以下可以支持連傳，這時用戶可以任意時候發送任意包長數據。主機向從機發送，單次最好不超過20字節。

★ 問：藍牙模塊作為主機掃描的時候，能否把掃描到的其他設備的廣播數據通過串口讀到？

答：沒有這功能。

★ 問：E104-BT021、BT02作為從機，開啟廣播，手機藍牙主動去連接，查是，過一段就，就是連不上 2、作為主機返回,看不出哪里問題了，F(xiàn)CF2E6ED7D7C為6字節手機藍牙MAC。

答：1、請注意看看bond指令的說明，mac地址使用16進制發送；2、連接不上的問題，請確保手機藍牙工作正常，可以嘗試關閉手機藍牙開關再打開。

★ 問：手冊上說明是配字主從可以實現一對一，請問能否一對多或者多對一？

答：不能，只能一對一。

★ 問：模塊和電腦連接，是否還需要其他的配置，還是直接就可以連接？

答：只要電腦支持4.0的，需要軟件支持，可以連接。

★ 問：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？

答：手冊上說明了哦，必須大于2.35V才能正常工作。

★ 問：該模塊支持蘋果系統嗎，蘋果的手機應該下載什么測試軟件？

答：支持，“LightBlue”和“BLE助手”都可以。

★ 問：功耗最低是多少？

答：1.6uA

★ 問：視距測試多少km?

答：實測可視距離為80米

★ 問：電腦本身帶有藍牙的，需要購買藍牙芯片安裝到硬件設備上去，然后通過電腦和手機的藍牙去攔截藍牙芯片，用E74可不可以實現這個功能？

答：E74系列產品是通過串口收發的,用我們的E74產品可以實現上述問題

★ 問：E74-2G4M02S支持手機配對使用嗎?

答：支持！請使用安卓手機（系統版本4.3以上）或者蘋果IPHONE 4s 以上手機或具備BLE功能的Ipad，均可以與模塊建立藍牙連接，連接中沒有密碼配對過程。

產品型號	接口類型	芯片方案	工作頻率 Hz	發射功率 dBm	通信距離 km	通信協議	天線形式	產品尺寸 mm	功能特點
E104-BT5032B	UART	nRF52832	2.4G	20	0.5	BLE 5.0	陶瓷天線	11.6*20	低功耗，透明傳輸，主從一體
E104-BT09	UART	TLSR8208BER	2.4G	11.5	0.15	BLE 5.0	貼片式	13*19	低功耗，從機模塊
E104-BT08	UART	-	2.4G	8	0.06	BLE 5.1	貼片式	10*10	低功耗，主從一體
E104-BT07	UART	-	2.4G	8	0.13	BLE 5.1	貼片式	21.9*14.6	低功耗，主從一體
E104-BT53C3	UART	EFR32BG22	2.4G	6	0.17	BLE 5.2	PCB	23*16	車規級耐高溫、串口轉BLE藍牙模塊
E104-BT55SP	UART	CC2340R5	2.4G	8	0.17	BLE 5.3	板載PCB天線	10*14.5	低功耗，小體積
E104-BT52X	UART	DA14531	2.4G	0	0.13	BLE 5.0	板載天線	10*10	低功耗，小體積，高性價比
E104-BT11N-IPX	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT11G-IPX	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT11N-PCB	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT11G-PCB	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT5032U	USB	nRF52832	2.4G	3	0.08	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT53A3	UART	EFR32BG22C224F512GM32	2.4G	6	0.12	BLE 5.2	PCB	13*19	低功耗，透明傳輸
E104-BT12NSP-TB	USB	-	-	-	-	-	-	46.5*26	E104-BT12NSP模塊測試板
E104-BT12LSP-TB	USB	-	-	-	-	-	-	46.5*26	E104-BT12LSP模塊測試板
E104-BT12USP-TB	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT12LSP	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT12NSP	UART	TLSR8253F512	2.4G	10	0.06	-	PCB	19*13	SigMesh自組網
E104-BT5040UA	USB	nRF52840	2.4G	8	0.25	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT5005A	UART	nRF52805	2.4G	4	0.07	BLE 5.0	陶瓷天線	9*9	超小體積封裝，透明傳輸
E104-BT5011A	UART	nRF52811	2.4G	4	0.07	BLE 5.1	陶瓷天線	11.5*16	Long Range特性，透明傳輸
E104-BT51A	UART	CC2640R2L	2.4G	5.5	0.05	BLE 5.0	陶瓷天線	16*11.5	低功耗，透明傳輸
E104-BT5040U	USB	nRF52840	2.4G	8	0.25	BLE 4.2/BLE 5.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT52	UART	DA14531	2.4G	0	0.09	BLE 5.0	板載天線	14.5*10	低功耗，小體積，高性價比
E104-BT53A1	UART	EFR32	2.4G	6	0.12	BLE 5.2	PCB	13*19	低功耗，透明傳輸
E104-BT11	UART	EFR32MG21	2.4G	20	0.2(PCB天線) 0.3(IPX天線)	BLE Mesh	PCB/IPX	1913(PCB版本) 1613(IPX版本)	SigMesh自組網
E104-BT30	1.1mm（詳見尺寸圖及 PCB 封裝庫）	CSRA64215	2.4G	9	0.05	V4.2+EDR	PCB	25 *16	音頻藍牙傳輸、高性價比
E104-BT40	UART	-	2.4G	3	0.03	V4.2+V3.0 SPP	PCB	21*13	低功耗，串口轉雙模藍牙從機
E104-BT51	UART	CC2640R2F	2.4G	5	0.75	BLE 5.0	PCB/IPX	17.5*28.7	低功耗，透明傳輸
E104-BT5032A	UART	nRF52832	2.4G	4	0.06	BLE 5.0	陶瓷天線	11.6 * 16	低功耗，透明傳輸
E104-BT5010A	UART	nRF52810	2.4G	4	0.055	BLE 5.0	陶瓷天線	11.5*16	低功耗，透明傳輸
E104-BT54S	UART	BLUENRG355MC	2.4G	8	0.3	BLE 5.1	IPEX，板載PCB天線	28162.7	STM意法半導體全新SoC藍牙模塊
E104-BT05	UART	TLSR8266	2.4G	8	0.07	BLE 4.2	PCB	10 * 14.5	低功耗，透明傳輸
E104-2G4U04A	USB	CC2540	2.4G	4	0.06	BLE 4.0	PCB	59 * 18	藍牙SoC方案，USB接口
E104-BT02	UART	DA14580	2.4G	0	0.1	BLE 4.2	PCB	14 * 22	透明連傳，業界最低功耗
E104-BT01	I/O	CC2541	2.4G	0	0.05	BLE 4.0	PCB	14 * 22	超低功耗，高性價比

E104-BT5032B

產品型號：E104-BT5032B

接口類型 :UART
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.5
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.6*20
功能特點:低功耗，透明傳輸，主從一體

PDF ：

購買：
E104-BT09

產品型號：E104-BT09

接口類型 :UART
芯片方案 :TLSR8208BER
工作頻率 Hz :2.4G
發射功率 dBm :11.5
通信距離 km :0.15
通信協議 :BLE 5.0
天線形式 :貼片式
產品尺寸 mm :13*19
功能特點:低功耗，從機模塊

PDF ：

購買：
E104-BT08

產品型號：E104-BT08

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.06
通信協議 :BLE 5.1
天線形式 :貼片式
產品尺寸 mm :10*10
功能特點:低功耗，主從一體

PDF ：

購買：
E104-BT07

產品型號：E104-BT07

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.13
通信協議 :BLE 5.1
天線形式 :貼片式
產品尺寸 mm :21.9*14.6
功能特點:低功耗，主從一體

PDF ：

購買：
E104-BT53C3

產品型號：E104-BT53C3

接口類型 :UART
芯片方案 :EFR32BG22
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.17
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :23*16
功能特點:車規級耐高溫、串口轉BLE藍牙模塊

PDF ：

購買：
E104-BT55SP

產品型號：E104-BT55SP

接口類型 :UART
芯片方案 :CC2340R5
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.17
通信協議 :BLE 5.3
天線形式 :板載PCB天線
產品尺寸 mm :10*14.5
功能特點:低功耗，小體積

PDF ：

購買：
E104-BT52X

產品型號：E104-BT52X

接口類型 :UART
芯片方案 :DA14531
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.13
通信協議 :BLE 5.0
天線形式 :板載天線
產品尺寸 mm :10*10
功能特點:低功耗，小體積，高性價比

PDF ：

購買：
E104-BT11N-IPX

產品型號：E104-BT11N-IPX

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11G-IPX

產品型號：E104-BT11G-IPX

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11N-PCB

產品型號：E104-BT11N-PCB

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT11G-PCB

產品型號：E104-BT11G-PCB

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT5032U

產品型號：E104-BT5032U

接口類型 :USB
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :3
通信距離 km :0.08
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT53A3

產品型號：E104-BT53A3

接口類型 :UART
芯片方案 :EFR32BG22C224F512GM32
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.12
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :13*19
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT12NSP-TB

產品型號：E104-BT12NSP-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :46.5*26
功能特點:E104-BT12NSP模塊測試板

PDF ：

購買：
E104-BT12LSP-TB

產品型號：E104-BT12LSP-TB

接口類型 :USB
芯片方案 :-
工作頻率 Hz :-
發射功率 dBm :-
通信距離 km :-
通信協議 :-
天線形式 :-
產品尺寸 mm :46.5*26
功能特點:E104-BT12LSP模塊測試板

PDF ：

購買：
E104-BT12USP-TB

產品型號：E104-BT12USP-TB

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT12LSP

產品型號：E104-BT12LSP

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT12NSP

產品型號：E104-BT12NSP

接口類型 :UART
芯片方案 :TLSR8253F512
工作頻率 Hz :2.4G
發射功率 dBm :10
通信距離 km :0.06
通信協議 :-
天線形式 :PCB
產品尺寸 mm :19*13
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT5040UA

產品型號：E104-BT5040UA

接口類型 :USB
芯片方案 :nRF52840
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.25
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT5005A

產品型號：E104-BT5005A

接口類型 :UART
芯片方案 :nRF52805
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.07
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :9*9
功能特點:超小體積封裝，透明傳輸

PDF ：

購買：
E104-BT5011A

產品型號：E104-BT5011A

接口類型 :UART
芯片方案 :nRF52811
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.07
通信協議 :BLE 5.1
天線形式 :陶瓷天線
產品尺寸 mm :11.5*16
功能特點:Long Range特性，透明傳輸

PDF ：

購買：
E104-BT51A

產品型號：E104-BT51A

接口類型 :UART
芯片方案 :CC2640R2L
工作頻率 Hz :2.4G
發射功率 dBm :5.5
通信距離 km :0.05
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :16*11.5
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5040U

產品型號：E104-BT5040U

接口類型 :USB
芯片方案 :nRF52840
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.25
通信協議 :BLE 4.2/BLE 5.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：
E104-BT52

產品型號：E104-BT52

接口類型 :UART
芯片方案 :DA14531
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.09
通信協議 :BLE 5.0
天線形式 :板載天線
產品尺寸 mm :14.5*10
功能特點:低功耗，小體積，高性價比

PDF ：

購買：
E104-BT53A1

產品型號：E104-BT53A1

接口類型 :UART
芯片方案 :EFR32
工作頻率 Hz :2.4G
發射功率 dBm :6
通信距離 km :0.12
通信協議 :BLE 5.2
天線形式 :PCB
產品尺寸 mm :13*19
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT11

產品型號：E104-BT11

接口類型 :UART
芯片方案 :EFR32MG21
工作頻率 Hz :2.4G
發射功率 dBm :20
通信距離 km :0.2(PCB天線) 0.3(IPX天線)
通信協議 :BLE Mesh
天線形式 :PCB/IPX
產品尺寸 mm :19*13(PCB版本) 16*13(IPX版本)
功能特點:SigMesh自組網

PDF ：

購買：
E104-BT30

產品型號：E104-BT30

接口類型 :1.1mm（詳見尺寸圖及 PCB 封裝庫）
芯片方案 :CSRA64215
工作頻率 Hz :2.4G
發射功率 dBm :9
通信距離 km :0.05
通信協議 :V4.2+EDR
天線形式 :PCB
產品尺寸 mm :25 *16
功能特點:音頻藍牙傳輸、高性價比

PDF ：

購買：
E104-BT40

產品型號：E104-BT40

接口類型 :UART
芯片方案 :-
工作頻率 Hz :2.4G
發射功率 dBm :3
通信距離 km :0.03
通信協議 :V4.2+V3.0 SPP
天線形式 :PCB
產品尺寸 mm :21*13
功能特點:低功耗，串口轉雙模藍牙從機

PDF ：

購買：
E104-BT51

產品型號：E104-BT51

接口類型 :UART
芯片方案 :CC2640R2F
工作頻率 Hz :2.4G
發射功率 dBm :5
通信距離 km :0.75
通信協議 :BLE 5.0
天線形式 :PCB/IPX
產品尺寸 mm :17.5*28.7
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5032A

產品型號：E104-BT5032A

接口類型 :UART
芯片方案 :nRF52832
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.06
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.6 * 16
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT5010A

產品型號：E104-BT5010A

接口類型 :UART
芯片方案 :nRF52810
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.055
通信協議 :BLE 5.0
天線形式 :陶瓷天線
產品尺寸 mm :11.5*16
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-BT54S

產品型號：E104-BT54S

接口類型 :UART
芯片方案 :BLUENRG355MC
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.3
通信協議 :BLE 5.1
天線形式 :IPEX，板載PCB天線
產品尺寸 mm :28*16*2.7
功能特點:STM意法半導體全新SoC藍牙模塊

PDF ：

購買：
E104-BT05

產品型號：E104-BT05

接口類型 :UART
芯片方案 :TLSR8266
工作頻率 Hz :2.4G
發射功率 dBm :8
通信距離 km :0.07
通信協議 :BLE 4.2
天線形式 :PCB
產品尺寸 mm :10 * 14.5
功能特點:低功耗，透明傳輸

PDF ：

購買：
E104-2G4U04A

產品型號：E104-2G4U04A

接口類型 :USB
芯片方案 :CC2540
工作頻率 Hz :2.4G
發射功率 dBm :4
通信距離 km :0.06
通信協議 :BLE 4.0
天線形式 :PCB
產品尺寸 mm :59 * 18
功能特點:藍牙SoC方案，USB接口

PDF ：

購買：

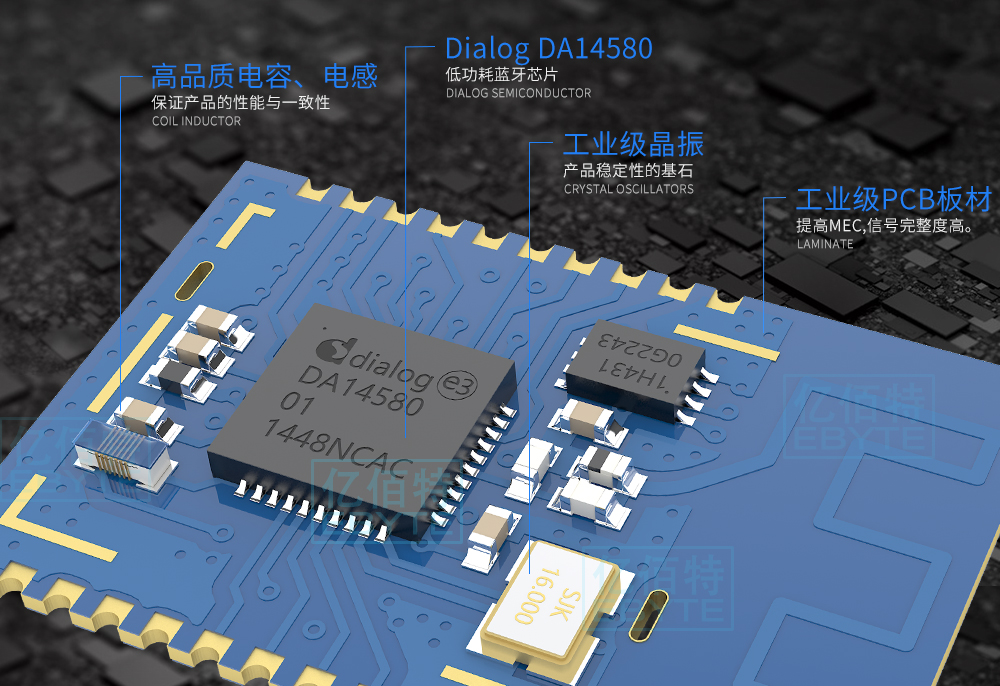

E104-BT02

產品型號：E104-BT02

接口類型 :UART
芯片方案 :DA14580
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.1
通信協議 :BLE 4.2
天線形式 :PCB
產品尺寸 mm :14 * 22
功能特點:透明連傳，業界最低功耗

PDF ：

購買：
E104-BT01

產品型號：E104-BT01

接口類型 :I/O
芯片方案 :CC2541
工作頻率 Hz :2.4G
發射功率 dBm :0
通信距離 km :0.05
通信協議 :BLE 4.0
天線形式 :PCB
產品尺寸 mm :14 * 22
功能特點:超低功耗，高性價比

PDF ：

購買：

E104-BT02 DA14580芯片藍牙模塊
