本文介紹了億佰特藍牙模塊系列的數據 “有效指示功能”及相關用法。
數據有效指示是通過模塊一個引腳DATA（數據有效指示引腳，不同型號可能名稱不同）的電平變化來實現的，在實際應用中，模塊與外部MCU協同工作，外部MCU的一個引腳與模塊的DATA相連接即可實現數據有效指示等功能。
數據有效指示是指在透?jìng)髂Ｊ较?，藍牙從機接收到數據后通過串口向外輸出透?jìng)鲾?shù)據時，從串口開始發送時，數據指示引腳以低電平或者高電平來指示。發送完畢之后，數據指示引腳電平翻轉。如以低電平來作為數據有效指示，無輸出延時時，如圖表 2?1所示。

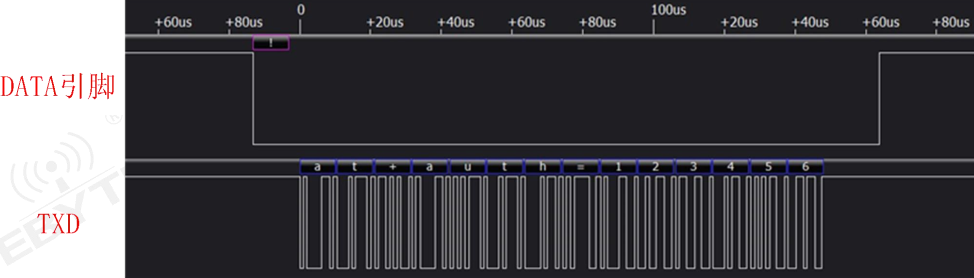

圖表2?1無輸出延時時數據有效指示
上圖中，DATA引腳作為數據有效指示引腳，在藍牙接收完一幀數據并串口的TXD發送該數據時，DATA引腳拉低為低電平并保持，指示當前正在發送數據，直到該幀數據發送完畢，DATA引腳翻轉為高電平，表示此時串口空閑。
數據輸出延時是指，模塊藍牙接收到數據后，先拉低DATA引腳，10ms后通過串口發送數據。如圖表 2?2所示。

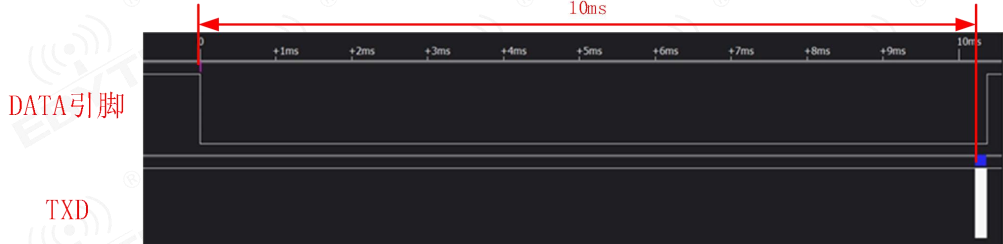

圖表2?2開啟輸出延時時數據有效指示
上圖中，在開啟數據輸出延時時，藍牙接收完一幀數據后，先拉低DATA引腳并保持10ms，然后串口才開始發送數據，白色柱形為串口正在輸出數據。
各個藍牙模塊輸出延時指令可能不一致，詳細描述如下（以下指令參考自最新的用戶手冊）。
開啟數據輸出延時指令如表格 2?1所示。
指令 | 說明 |
<APPON> | 打開串口10ms的延遲 |
成功，返回<OK> | |
表格2?1開啟數據輸出延時指令
關閉數據輸出延時指令如表格 2?2所示。
指令 | 說明 |
<APPOFF> | 關閉串口延遲 |
成功，返回<OK> | |
表格2?2關閉數據輸出指令
E104-BT51和E104-BT51A輸出延時指令如表格 2?3所示。
指令 | 應答 | 參數 |
查詢：AT+DELAYDATA? | +OK=[para] | para:0、1 0：關閉 1：開啟 |
設置：AT+DELAYDATA=[para] | +OK：成功 +ERR=[NUM]：錯誤 | |
說明：立即生效，掉電保存 | ||
表格2?3 E104-BT51和E104-BT51A輸出延時指令
E104-BT5011A和E104-5032A輸出延時指令如表格 2?5所示。
指令 | 應答 | |
查詢 | AT+DELAY? | +OK=[para] |
設置 | AT+DELAY=[para] | +OK：成功 +ERR=[NUM]：錯誤 |
參數 | para(ASCII) | 描述 |
0 | 關閉 | |
1 | 開啟（默認） | |
說明 | 立即生效，掉電保存； 開啟數據輸出延時，數據包最大不超過244字節； 開啟輸出延遲，空中包輸入過快，會導致整包丟失。 | |
表格2?5 E104-BT5011A和E104-5032A輸出延時指令
藍牙系列部分模塊的數據有效指示功能如表格 2?6所示。
模塊名稱 | 數據延時電平 | 延時時間 | 數據有效指示電平 | 可通過指令開啟/關閉數據指示 |
E104-BT02 | 低電平 | 固定10ms | 低電平 | 是 |
E104-BT51(A) | 低電平 | 固定10ms | 高電平 | 是 |
E104-BT5011A | 低電平 | 固定10ms | 低電平 | 是 |
E104-BT5005 | 低電平 | 固定10ms | 低電平 | 是 |
E104-BT5032A | 低電平 | 固定10ms | 低電平 | 是 |
E104-BT52 | 無 | 無 | 高電平 | 否 |
表格2?6藍牙系列模塊數據有效指示功能匯總
從上述表格可以看出，開啟數據輸出延時功能時，延時時，DATA（數據有效指示引腳）為低電平保持且保持時間均為10ms；在串口發送數據過程中，僅E104-BT51(A)為高電平保持；其他型號為低電平保持，數據發送完畢后電平翻轉。E104-BT52無輸出延時且數據有效指示為高電平。
數據有效指示用法由具體應用決定，即外部MCU是否在串口空閑時進入休眠狀態以降低功耗。
如果為低功耗應用，DATA（數據有效指示引腳）可用于喚醒外部MCU，串口準備發送數據并啟動延時時，DATA引腳從高電平切換為低電平產生一個下降沿，外部MCU引腳可設置為下降中斷，在休眠和正常狀態之間切換；在輸出延時10ms內，外部MCU可從休眠中醒來并初始化相關外設。
如果為非低功耗應用，模塊將要發送數據時，DATA引腳產生的下降沿也可以提醒外部MCU，可以開啟串口接收透?jìng)鲾?shù)據了。即外部MCU連接至DATA的引腳可設置為下降沿中斷，這樣當模塊每當要發送數據時，外部MCU可及時整理本地內存，存放即將接收的數據。
在開啟輸出延時后，有以下注意事項：
l 不支持流傳輸，因?yàn)樵谘訒r(shí)期間，串口處于空閑狀態，串口數據流會出現分幀；
l 若空中數據包接收得過快，會導致數據整包丟失；
因此，輸出延時較適用于數據量不大且外部MCU不斷地進入休眠狀態的應用。
我司大部分藍牙模塊均支持?jǐn)?shù)據有效指示功能，可根據實際情況啟用該功能，但需要注意的是，在開發硬件時，已將DATA引腳引出且連接至外部MCU。數據有效指示功能為實現更低功耗提供了可能，也便于二次開發省時省力。
