E103-W10提供三種睡眠模式，用戶可以結合具體需求選擇睡眠模式并進行配置。三種睡眠模式分別是Modem-sleep、Light-sleep、Deep-sleep。
E103-W10的Modem-sleep僅工作在Station模式下，連接路由器后生效。E103-W10通過Wi-Fi的DTIMBeacon機制與路由器保持連接。一般情況下，路由器的 DTIM Beacon間隔為100ms~1000ms。
在Modem-sleep模式下，E103-W10會在兩次DTIM Beacon間隔時間內，關閉Wi-Fi模塊電路，達到省電效果，在下次Beacon到來前自動喚醒。睡眠時間由路由器的DTIM Beacon時間決定。睡眠同時可以保持與路由器的Wi-Fi連接，并通過路由器接收來自手機或者服務器的交互信息。

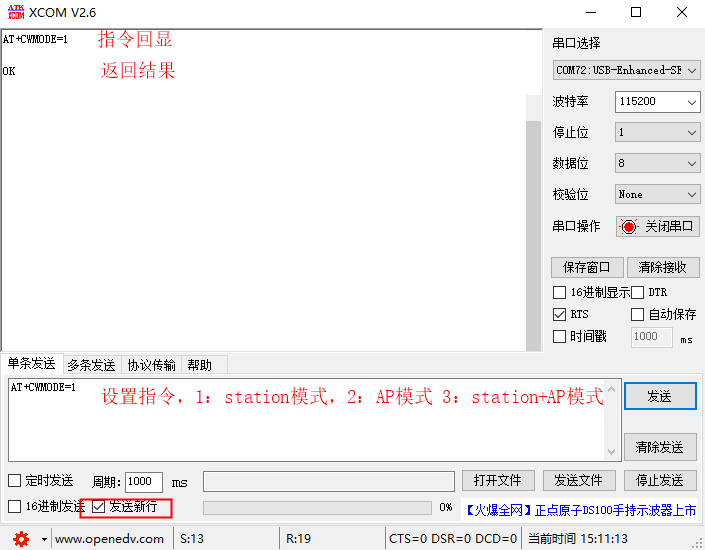

1. 設置E103-W10為Station模式，如圖所示。

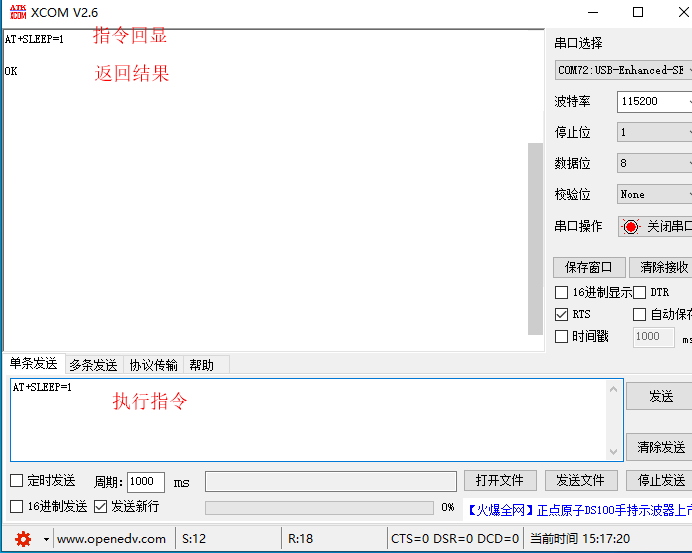

2. 設置睡眠模式為Modem-sleep，出廠默認也是該睡眠模式，如圖所示。

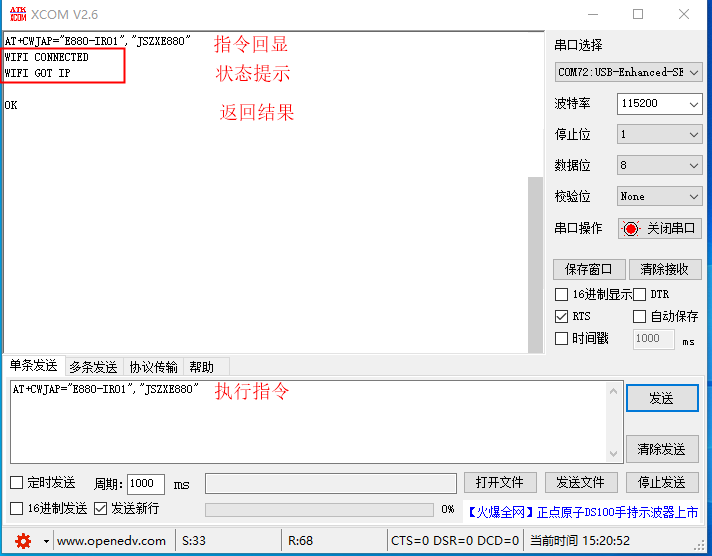

3. 連接到路由器，以Wi-Fi名稱為"E880-IR01"，密碼為"JSZXE880"的路由器為例，如圖所示。

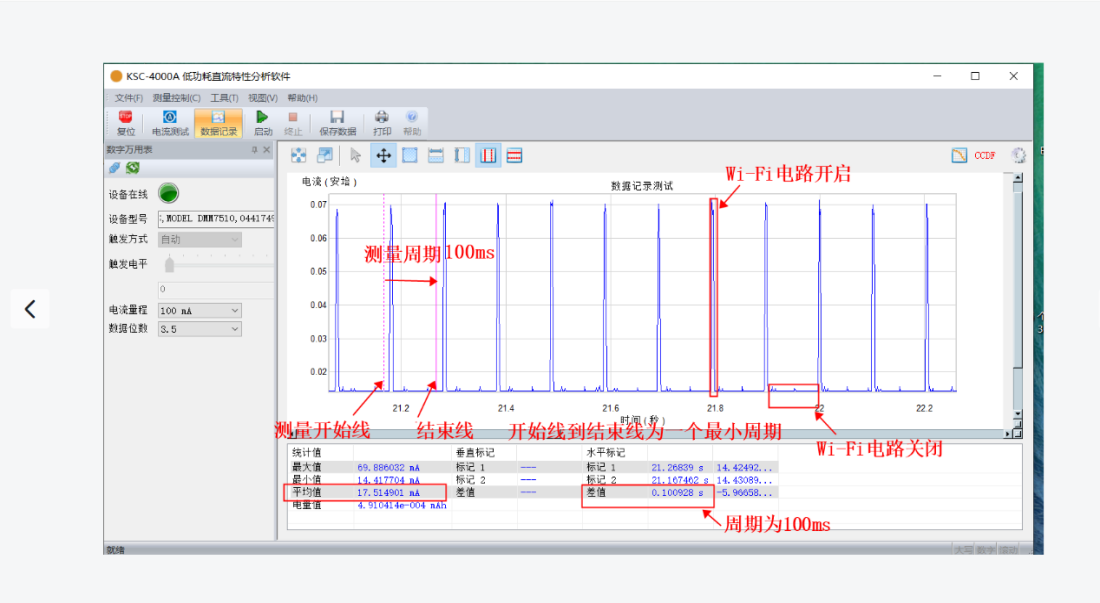

4. 連接后，E103-W10自動進入Modem-sleep睡眠模式，也會自動喚醒，如圖所示，最大電流69.8mA，最小電流14.4mA,平均電流17.5mA。

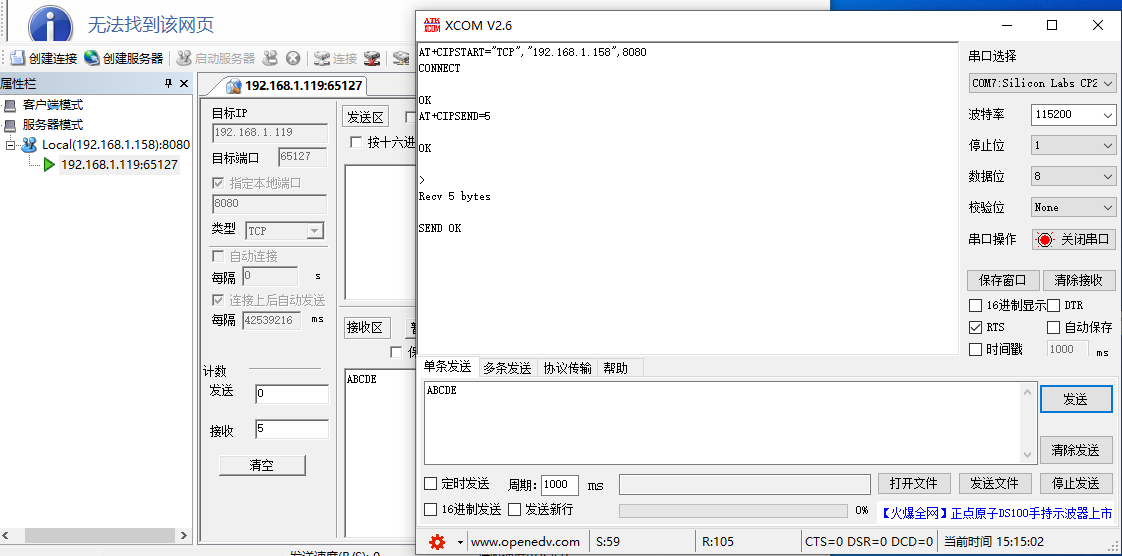

5. 進行TCP client單連接,如圖所示。

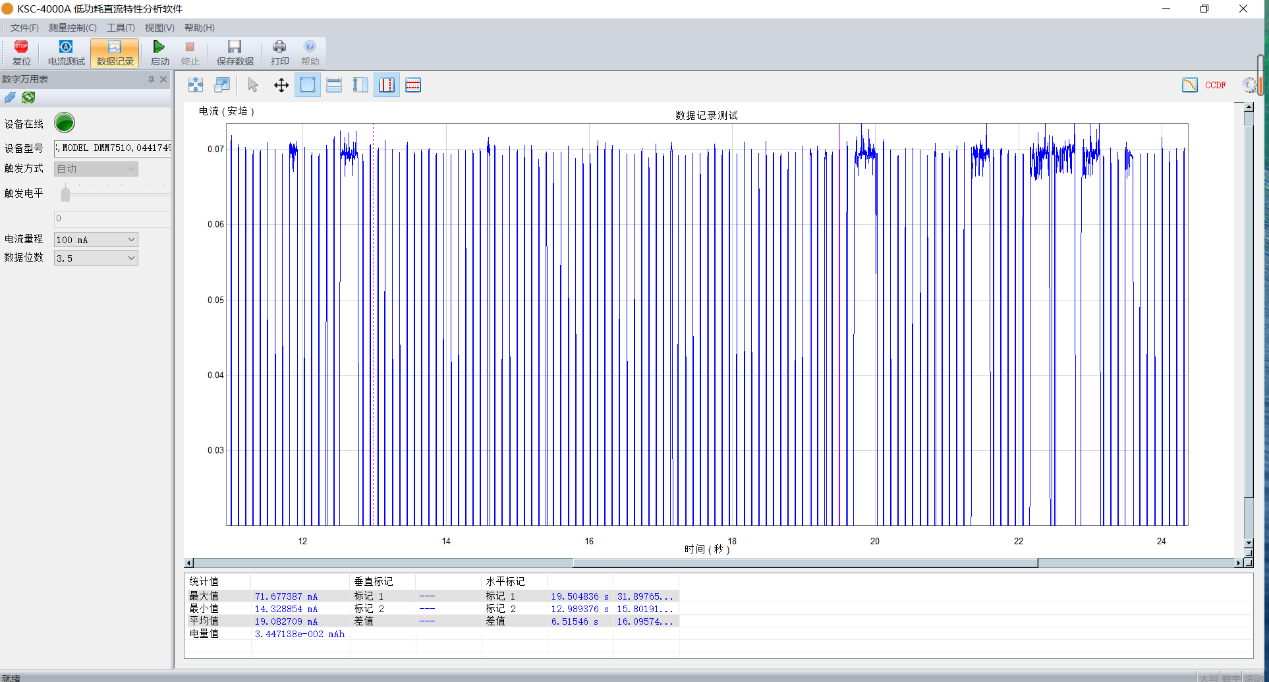

6. 此時電流消耗如所示，平均電流增大至19mA。如圖所示。

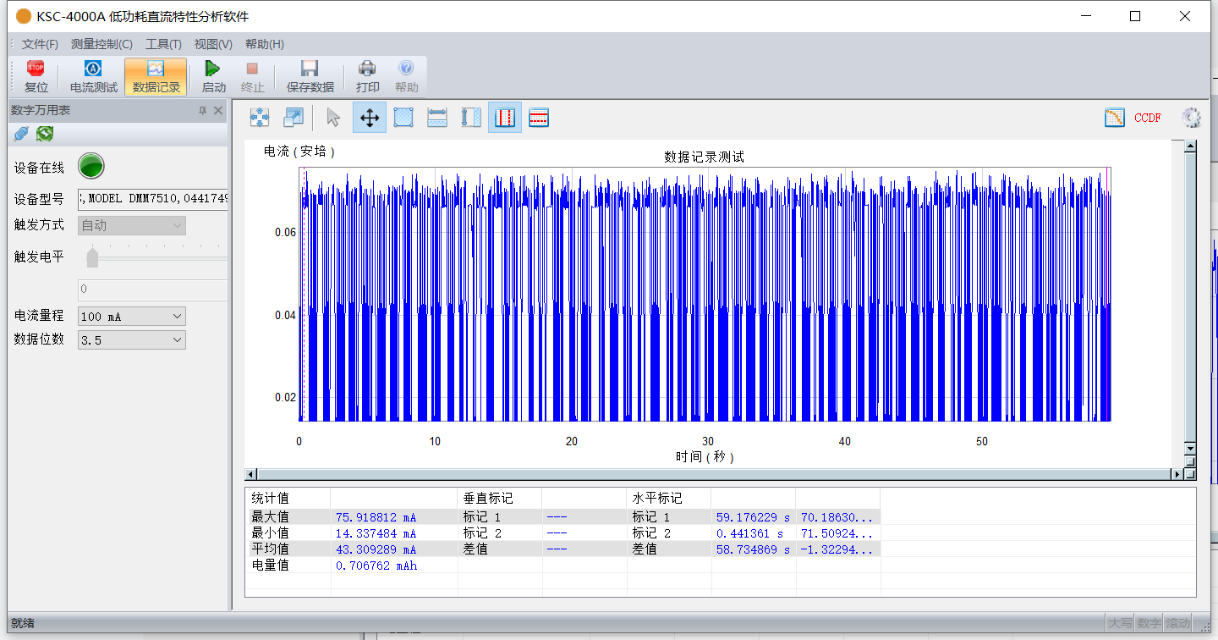

7. E103-W10進入透?jìng)髂Ｊ?，每?秒發送20字節的電流消耗，如圖所示。
Light-sleep的工作模式與Modem-sleep相似，僅工作在Station模式下，連接路由器后生效。station模式不同的是，除了關閉Wi-Fi模塊電路以外，在Light-sleep模式下，還會關閉時鐘并暫停內部CPU，比Modem-sleep功耗更低。
在Light-sleep模式下，CPU在暫停狀態下不會響應來自外圍硬件接口的信號和中斷，因此需要通過外部GPIO信號將E103-W10喚醒，硬件喚醒過程大約為3ms。由于Wi-Fi初始化過程需要大約1ms，所以建議用戶5ms之后再對芯片進行操作。
1. 設置E103-W10為station模式，如圖所示。

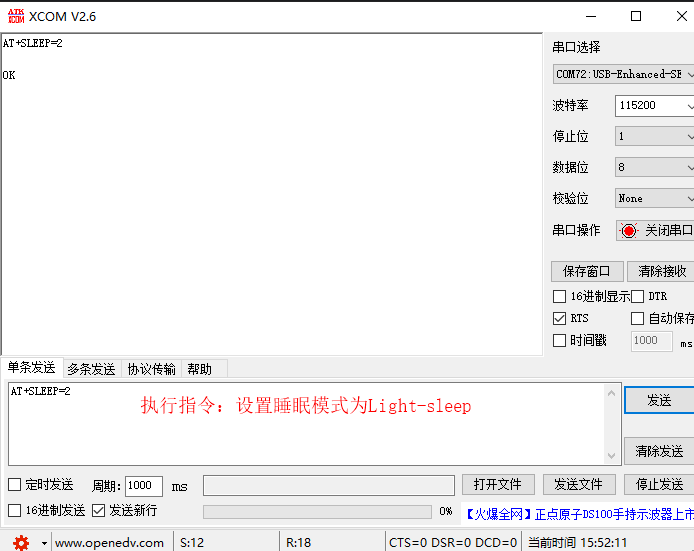

2. 設置睡眠模式為L(zhǎng)ight-sleep,如圖所示。

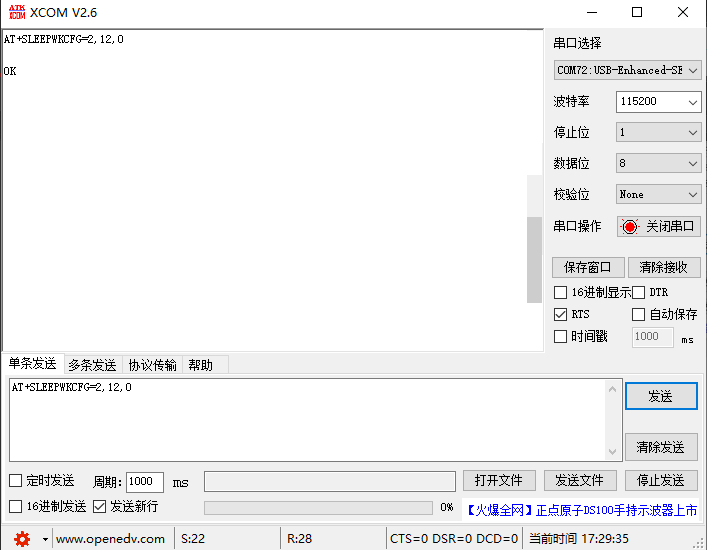

3. 設置Light-sleep睡眠模式的喚醒源和喚醒引腳，如圖所示。
相關指令如下,以GPIO喚醒為例：
AT+SLEEPWKCFG=0,1000 //定時器喚醒，1000ms后喚醒
AT+SLEEPWKCFG=2,12,0 //GPIO 12喚醒，低電平
4. 連接到路由器，以Wi-Fi名稱為"E880-IR01"，密碼為"JSZXE880"的路由器為例，如圖所示。

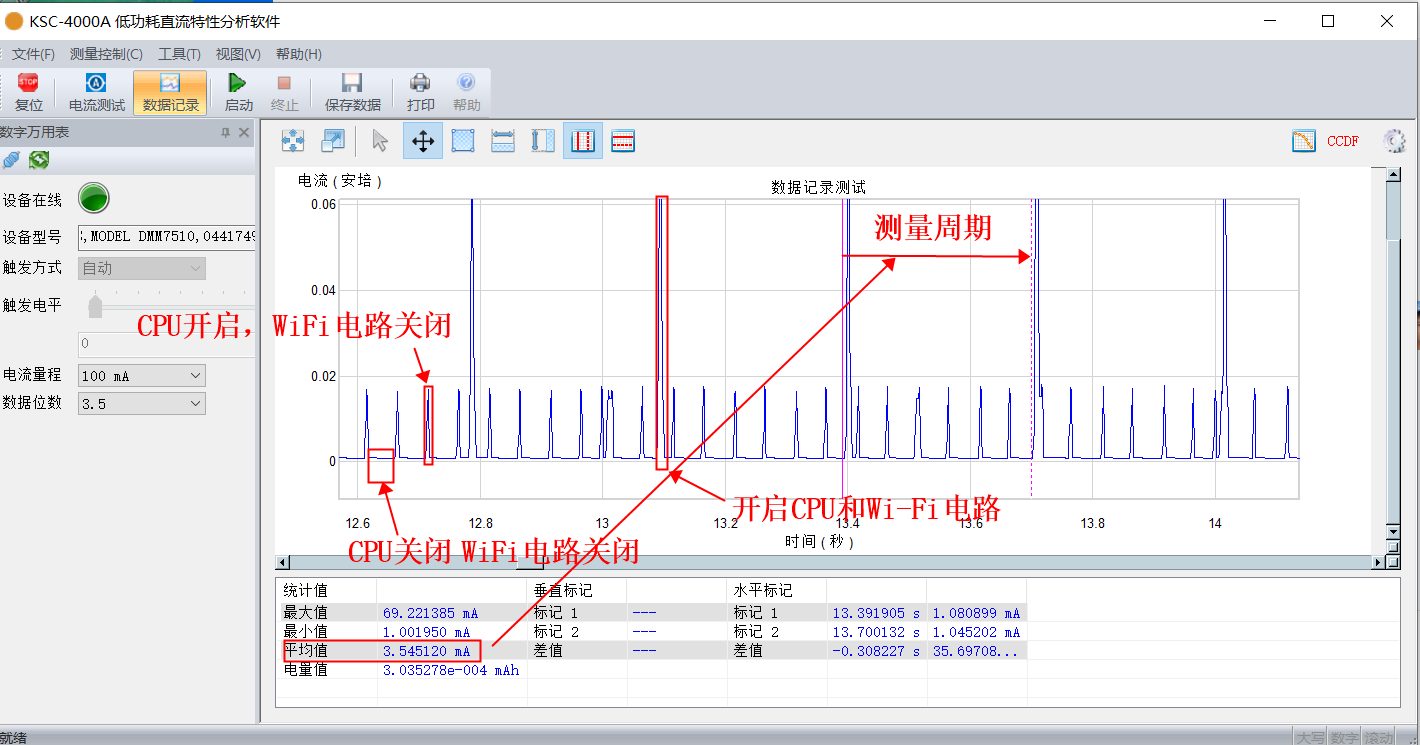

5. 連接成功后，CPU處于空閑狀態時，會自動進入Light-sleep狀態。此時發送AT指令等操作可能失敗。此時的功耗如圖所示,平均電流約8.5mA。
6. 將GPIO 12保持低電平，模塊被喚醒。將GPIO 12保持高電平，模塊會自動進入Light-sleep狀態。
相對于其他兩種模式，系統無法自動進入deep sleep,需要由用戶發送AT指令A(yù)T+GSLP來控制。在該模式下，芯片會斷開所有Wi-Fi連接與數據連接，進入睡眠模式，只有RTC模塊仍然工作，負責芯片的定時喚醒。
1. 先將E103-W10的GPIO 16與RST短接，用于Deep-sleep自動喚醒。

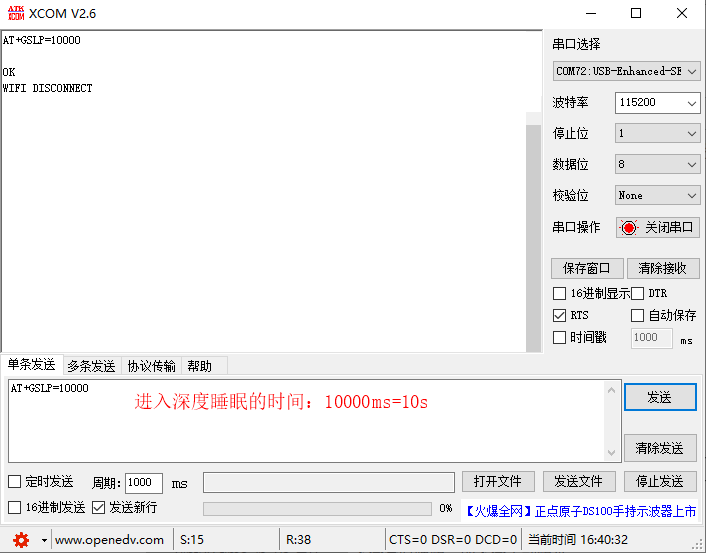

2. 無論E103-W10處于什么Wi-Fi模式，Wi-Fi是否連接，使其進入Deep-sleep,如圖所示。

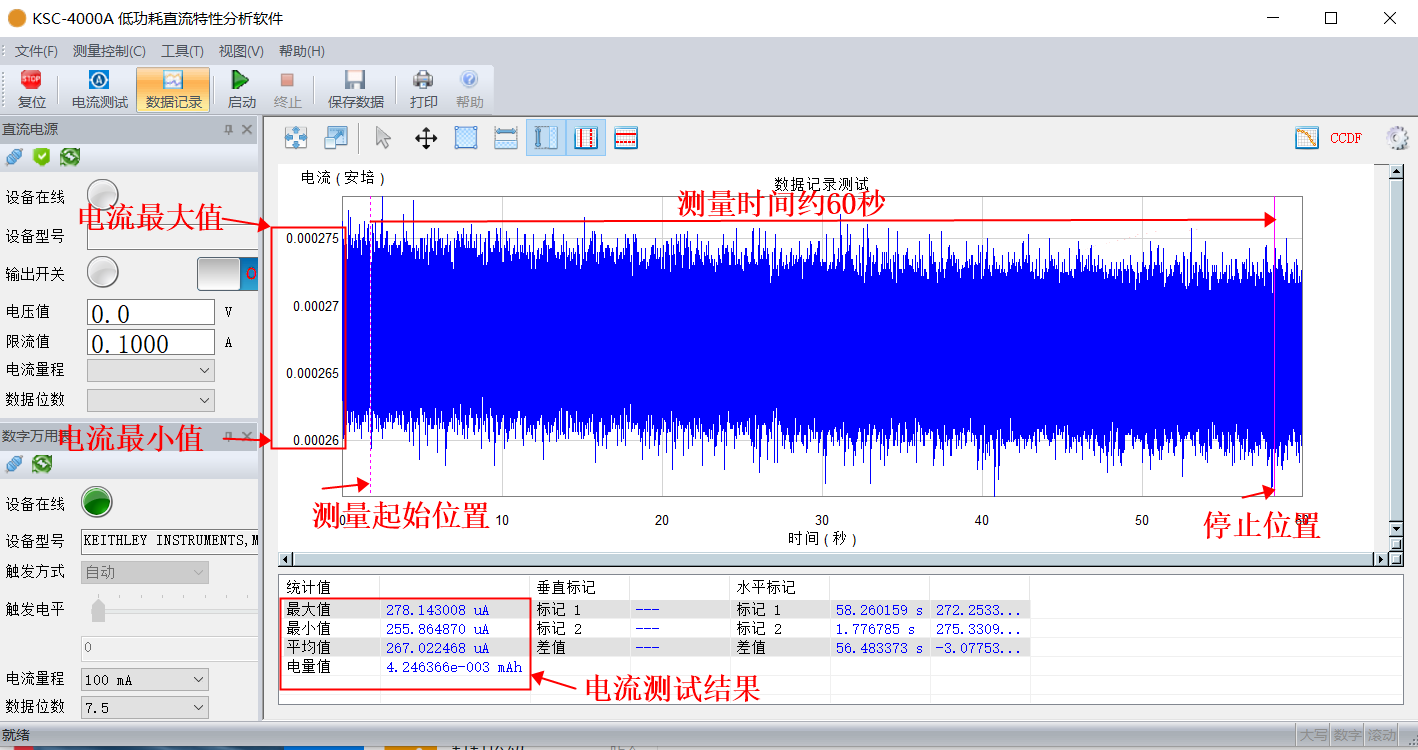

將AT+GSLP=900000，使模塊長期處于深度睡眠，便于測試，此時功耗如圖所示，平均電流約267uA。
3. 自動喚醒

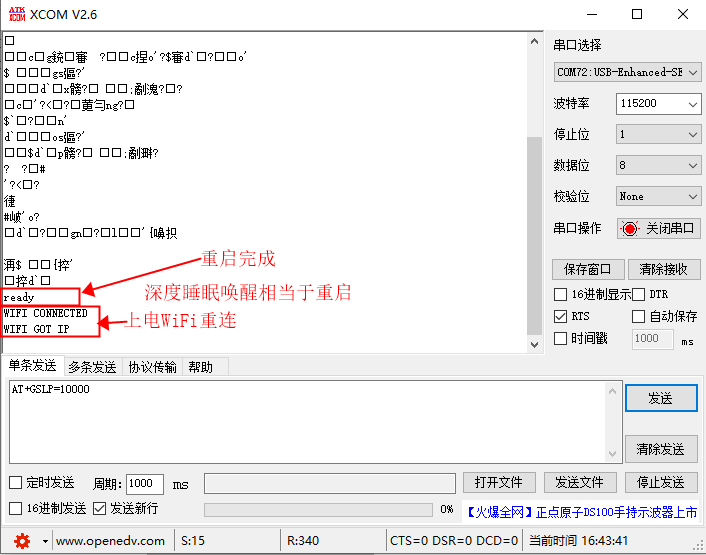

進入Deep-sleep10秒后，模塊通過GPIO 16給RST引腳一個低電平脈沖，模塊即可被重啟并被喚醒，如圖所示。
4. 外部喚醒
在Deep-sleep狀態下，可以通過外部IO在模塊RST引腳上產生一個低電平脈沖，模塊即可被重啟并被喚醒。
