當前位置： 首頁 >產品中心 >Wi-Fi模塊>其他WiFi類型>E103-W10

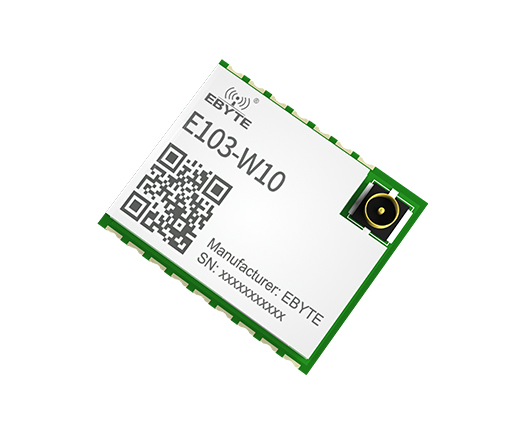

E103-W10 串口轉WiFi模塊

芯片方案：ESP8285N08

工作頻率：2.4GHz

發射功率：20dBm

WiFi版本：802.11b/g/n

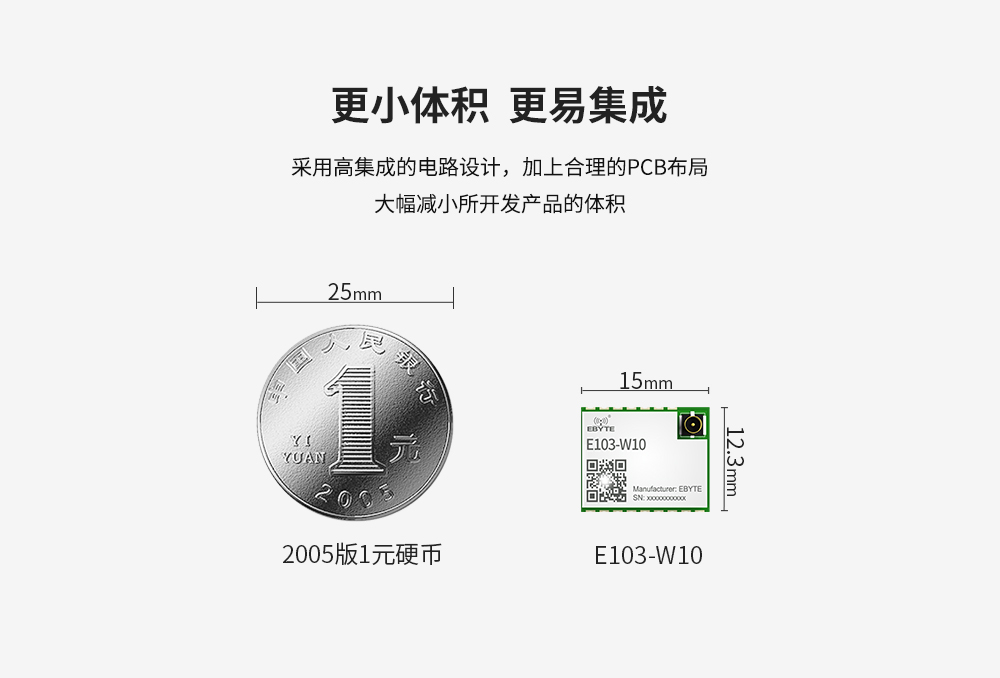

產品尺寸：15*12.3mm

產品重量：0.9g±0.1g

產品簡介：E103-W10 是一款超高性價比的 100mW 串口轉 Wi-Fi 模塊，貼片小體積封裝，工作在 2.4~2.4835GHz 頻段。模塊可使用串口進行數據收發，降低了無線應用的門檻。

串口轉WiFi模塊

E103-W05無線數傳WiFi模塊E103-W06串口雙頻WiFi模塊

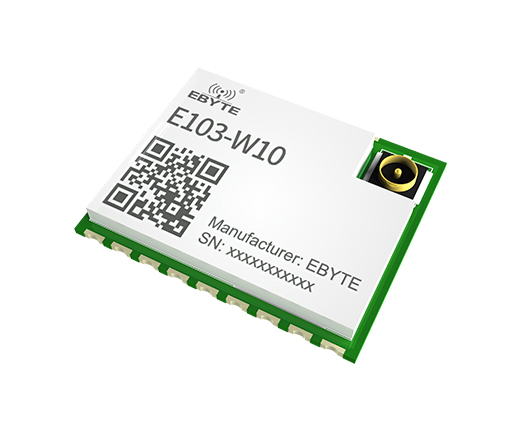

E103-W10 串口轉WiFi模塊 1
E103-W10 串口轉WiFi模塊 芯片方案
E103-W10_04E103-W10_05
E103-W10_06
E103-W10_07
E103-W10_08

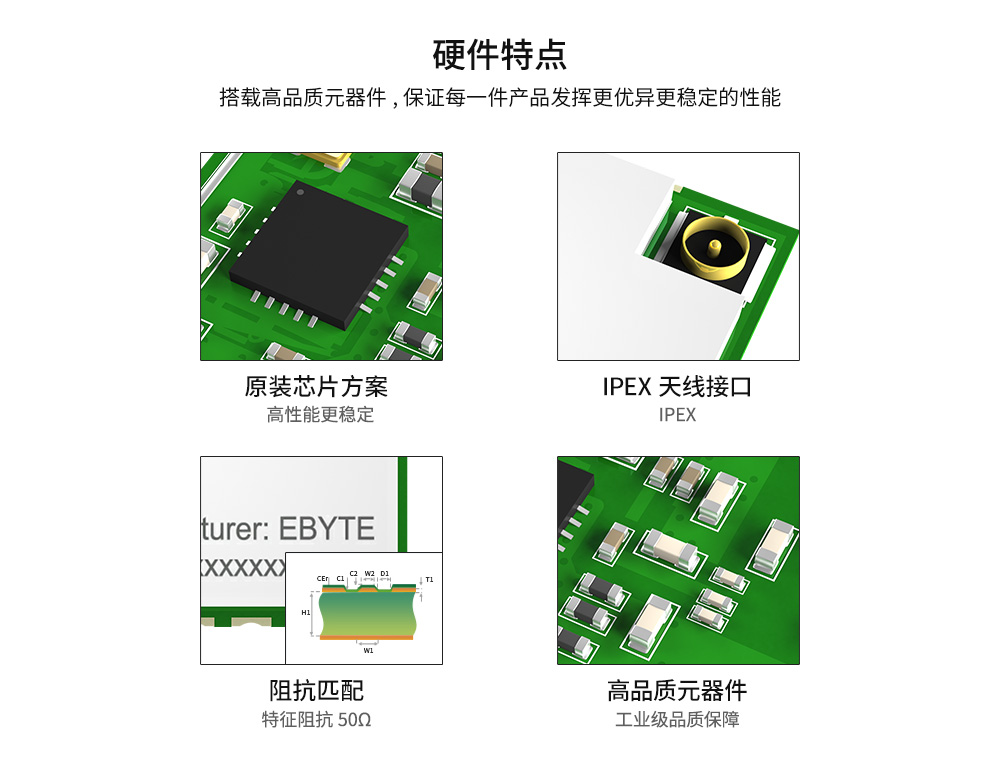

E103-W10_09E103-W10_10硬件特點E103-W10_11

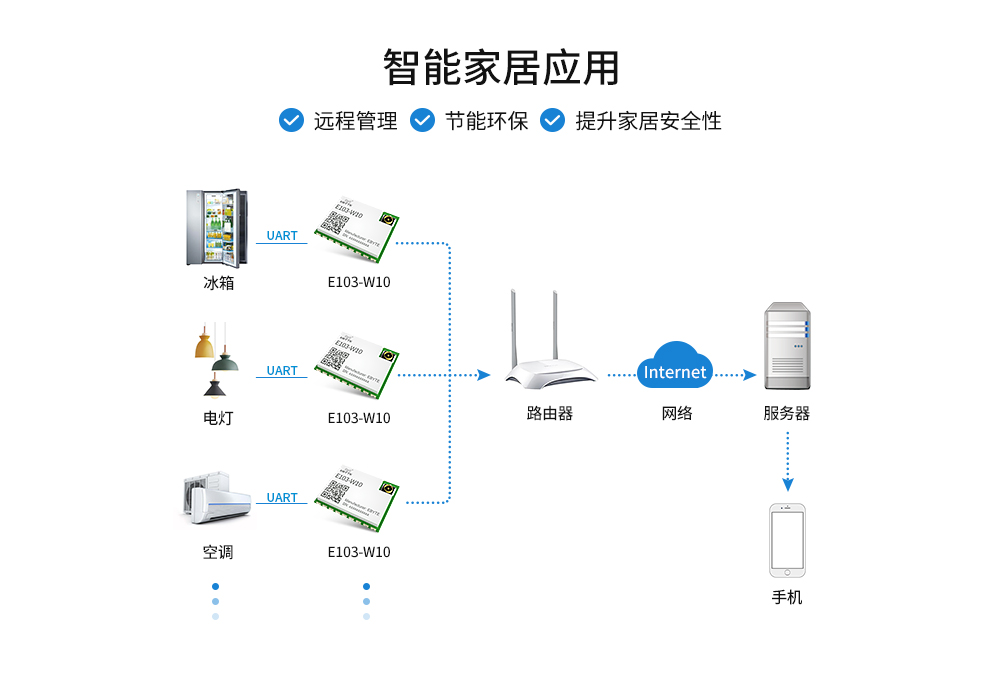

應用場景

參數名稱參數值
注釋
工作電壓（V）
2.7~3.6

≥3.3V 可保證輸出功率

通信電平（V）
3.3

-

工作溫度（℃）
-40~+85

工業級設計

工作頻段（MHz）
2400~2483.5

支持 ISM 頻段

最大發射功率（dBm）

19~20

-

WiFi 版本
802.11

b/g/n

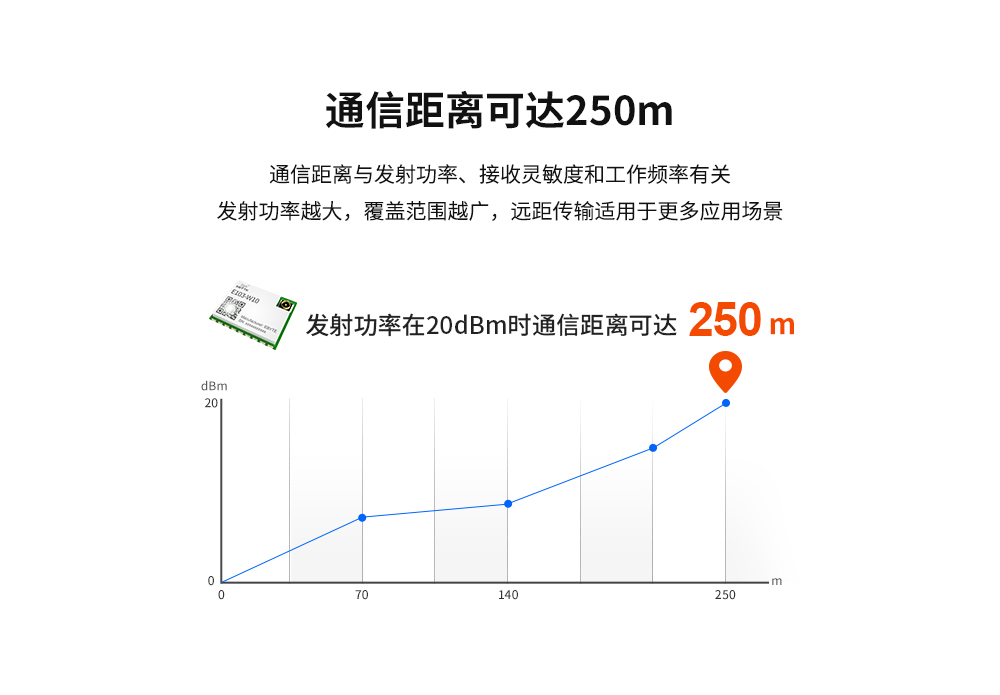

參考距離
250m

晴朗空曠，天線增益 5dBi，天線高度 2.5 米

晶振頻率
26MHz

-

封裝方式
貼片式

-

通信接口
UART 串口

-

外形尺寸
15*12.3mm

-

射頻接口
IPEX

等效阻抗約 50Ω

重量
0.9g

-

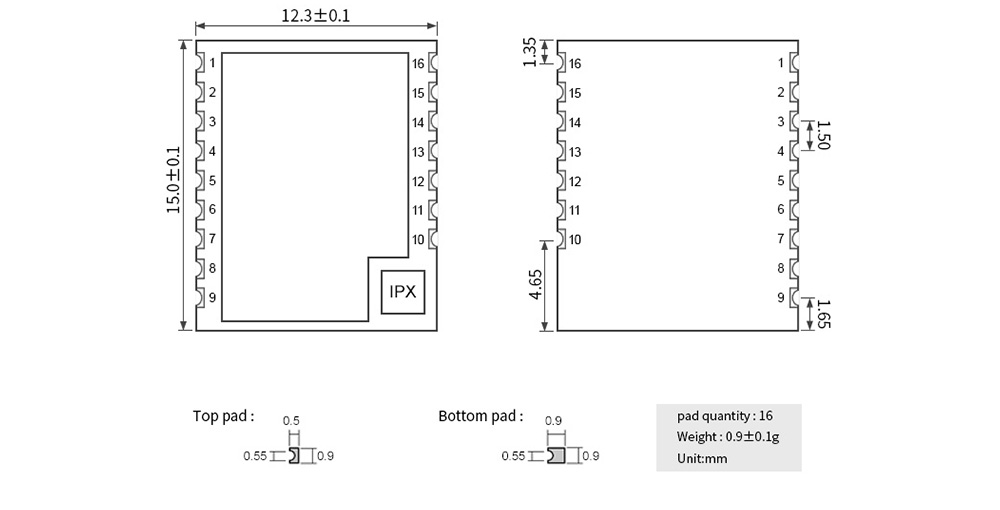

引腳定義圖

引腳序號
引腳名稱引腳方向引腳用途
1GND
-

GND

2IO2
輸入/輸出

GPIO2;可?用作燒寫 Flash 時 UART1_TX

3IO0
輸入/輸出

GPIO0;SPI_CS2;

4IO4
輸入/輸出

GPIO4

5IO5
輸入/輸出

GPIO5

6RXD0
輸入/輸出

GPIO3;可?用作燒寫 flash 時 UART RX

7TXD0
輸入/輸出

GPIO1; SPI_CS1;可?用作燒寫 flash 時 UART TX

8RST
輸入

外部重置信號（低電平有效）, 復位模塊; 模塊內部已接上拉電阻

9IO16
輸入/輸出

GPIO16; 深度睡眠喚醒

10ADC
輸入

      TOUT；ADC 端?口（注：芯?片內部 ADC 端?口），可?用于檢測 VDD3P3

       (Pin3,Pin4) 電源電壓和 TOUT (Pin6) 的輸?入電壓（二者不不可同時

   使?用）

11EN
輸入

      芯?使能端，?電平：有效，芯?正常?作；低電平：芯?關

      閉，電流很?，模塊內部已接上拉電阻

12IO14
輸入/輸出

GPIO14; HSPI_CLK

13IO12
輸入/輸出

GPIO12;HSPI_MISO

14IO13
輸入/輸出

GPIO13; HSPI_MOSI; UART0_CTS

15IO15
輸入/輸出

GPIO15; HSPI_CS；UART0_RTS; 模塊內部已對地接電阻

16VCC
-

模塊電源：2.7~3.3V
