相關數據顯示，中國有600多個城市在進行智慧化建設。智慧城市最關鍵的特征就是串聯整座城市，整個城市互相聯動。路燈是城市必不可少的市政基礎設施。要發展智慧城市，智慧路燈物聯網是一個切入口。目前很多城市也在大力推廣功能多樣的智慧路燈，逐步更換傳統路燈。
因?yàn)槁窡舻脑O(shè)計布局規范，一般路燈間隔距離在50m以內，同時數量多的特點。非常適合ZigBee建立大規模節點數量的控制網絡，結合GPRS/4G/以太網設備通信可以實現遠程監控。億佰特近期推出的E180-ZG120A，采用全新ZigBee3.0通信標準，安全可靠穩定性好，對于智慧路燈的組網非常適合。
建立zigbee自組網網絡

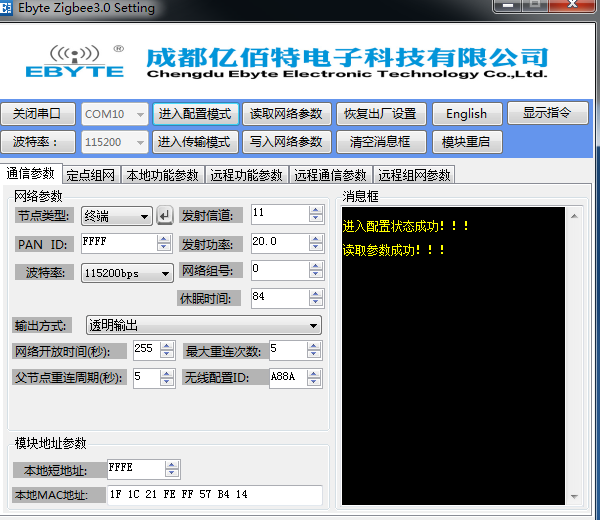

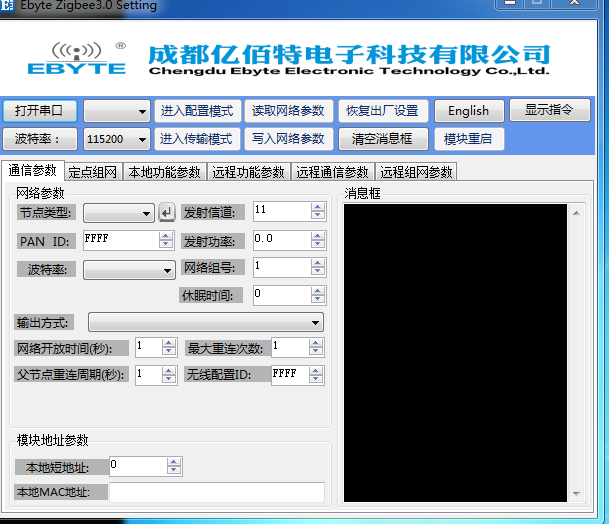

1、通過 USB 轉串口模塊將出廠的 ZigBee自組網模塊連接，打開上位機軟件“E180-ZG120A-Setting”，如下截圖所示，選擇端口號，并設置串口波特率（默認 115200），打開串口

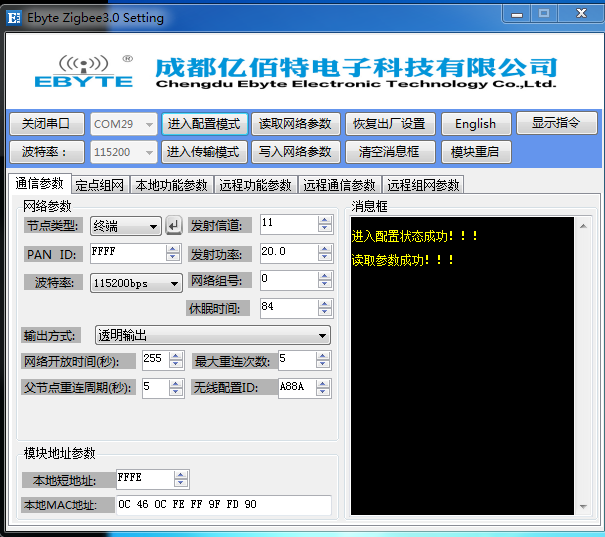

2、串口打開后，首先點擊“進入配置模式”，消息框提示“進入配置狀態成功，讀取參數成功”，主要的網絡參數包括，節點類型默認為終端，信道默認11，PAN ID默認隨機，發射功率默認為10。

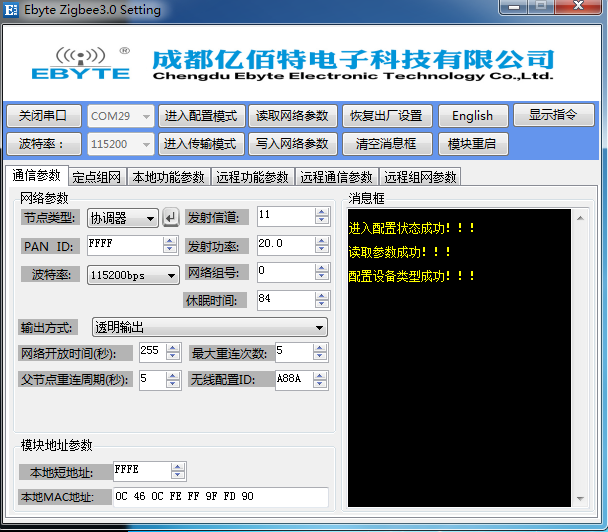

3、修改節點類型為協調器，并點擊旁邊的回撤按鍵，同時消息框提示“配置設備類型成功”。一般的ZigBee3.0網絡是由協調器節點建立的，所以建立網絡前需把出廠默認的終端節點類型更改為協調器。

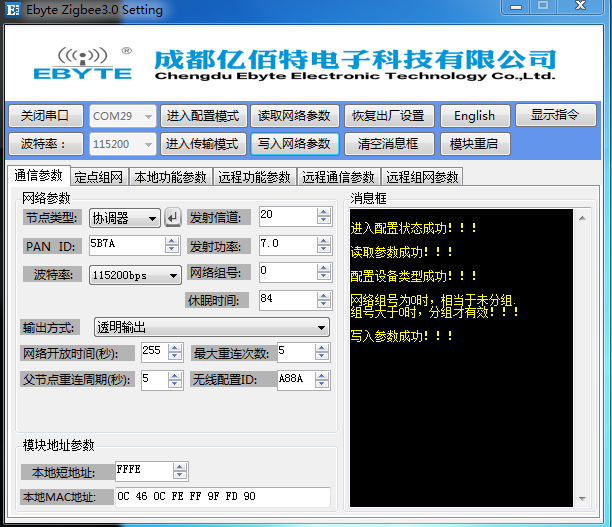

4、節點類型寫入成功后，修改部分網絡參數建立需要的ZigBee網絡（也可以不用修改參數采用默認值），此處修改一下信道、網絡PANID和發射功率,參數修改后一定要點擊“寫入網絡參數”，此時消息框會提示“寫入?yún)?shù)成功”。修改了節點類型，模塊需要重啟后才能生效，點擊“模塊重啟”，此時消息框提示“模塊重啟成功”。
加入網絡
1、進入配置模式，消息框提示“進入配置狀態成功，讀取參數成功”，設置網絡參數包括，節點類型默認為終端，信道默認11，PAN ID默認隨機，發射功率默認為20。

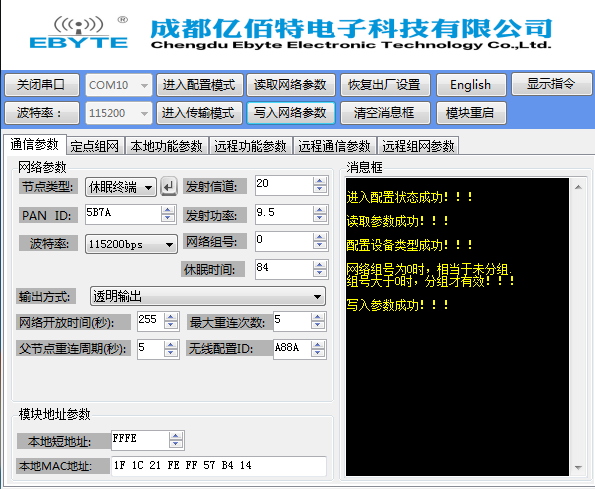

2、修改網絡參數，其PAN ID和發射信道參數必須和待加入的網絡一樣，點擊“寫入網絡參數”，消息框提示“寫入?yún)?shù)成功”。重啟模塊。

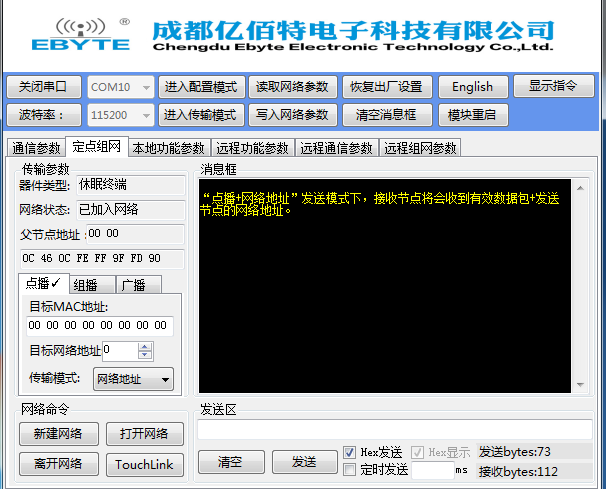

3、選擇定點組網界面，顯示網絡狀態為“已加入網絡”說明休眠終端節點已經加入之前協調器創建的網絡。
驅動路燈
模塊連接路燈控制驅動器控制路燈亮度和開關狀態，pwm接口控制路燈亮度，GPIO控制路燈開關。
遠程控制

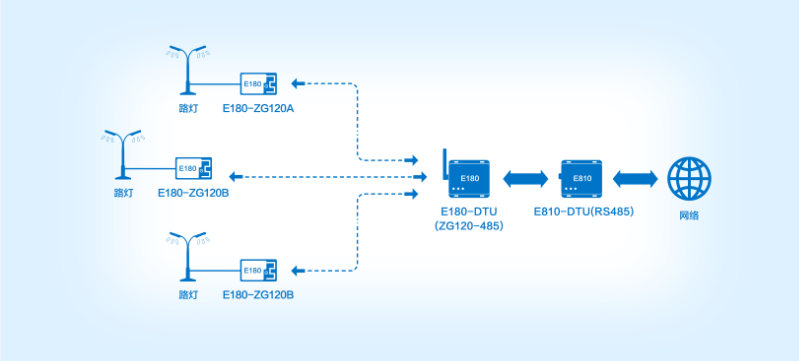

1、ZigBee網絡通過E180-DTU(ZG120-485)zigbee轉串口數傳單元，連接E810-DTU（RS485）通過以太網接口實現網絡連接，如圖所示：
Zigbee網絡通信鏈路
2、通過E810-DTU(RS485)連接的網絡服務器采集路燈工作狀態數據以及控制路燈亮度和開關狀態，實現遠程網絡監控。
