TVS怎么選？TVS選型不懂怎么辦？TVS選型有技巧嗎？很多人都很懵圈，超實用的TVS選型干貨來了，專為你指點迷津
TVS（Transient Voltage Suppressors），即瞬態電壓抑制器，又稱雪崩擊穿二極管。TVS是采用半導體工藝制成的單個 PN 結或多個 PN 結集成的器件。TVS有單向與雙向之分，單向TVS一般應用于直流供電電路，雙向TVS應用于電壓交變的電路。如圖 1 所示，應用于直流電路時單向 TVS 反向并聯于電路中，當電路正常工作時，TVS 處于截止?fàn)顟B(tài)（高阻態），不影響電路正常工作。當電路出現異常過電壓并達到TVS（雪崩）擊穿電壓時，TVS 迅速由高電阻狀態突變?yōu)榈碗娮锠顟B(tài)，泄放由異常過電壓導致的瞬時過電流到地，同時把異常過電壓鉗制在較低的水平，從而保護后級電路免遭異常過電壓的損壞。當異常過電壓消失后，TVS 阻值又恢復為高阻態。

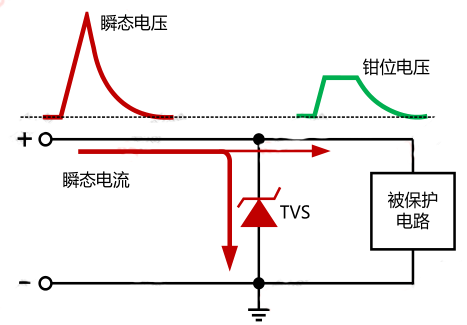

圖1 TVS工作原理
選擇TVS之前，我們首先要明白選擇的終極目標：
1.電壓合適能保護后級電路；
2.引入的TVS的結電容不能影響電路；
3.TVS功率余量充足，滿足測試標準，且不能比保險管先掛。選型的過程可以按照以下的步驟進行：
(1) 選擇TVS最高工作電壓Vrmw；
(2) 選擇TVS鉗位電壓VC；
(3) 選擇TVS的功率；
(4) 評估漏電流IR的影響；
(5) 評估結電容的影響；
在電路正常工作情況下，TVS 應該是不工作的，即處于截止?fàn)顟B(tài)，所以 TVS 的截止電壓應大于被保護電路的最高工作電壓。這樣才能保證 TVS 在電路正常工作下不會影響電路工作。但是 TVS 的工作電壓高低也決定了 TVS 鉗位電壓的高低，在截止電壓大于線路正常工作電壓的情況下，TVS 工作電壓也不能選取的過高，如果太高，鉗位電壓也會較高，所以在選擇 Vrwm 時，要綜合考慮被保護電路的工作電壓及后級電路的承受能力。要求Vrwm要大于工作電壓，否則工作電壓大于Vrwm會導致TVS反向漏電流增大，接近導通，或者雪崩擊穿，影響正常電路工作。綜合考慮，Vrwm可以參考以下的公式：
Vrwm≈1.1~1.2*VCC ；--------其中VCC為電路的最高工作電壓。
TVS 鉗位電壓應小于后級被保護電路最大可承受的瞬態安全電壓，VC 與 TVS 的雪崩擊穿電壓及 IPP 都成正比。對于同一功率等級的 TVS，其擊穿電壓越高 VC 也越高，所選TVS的最大箝位電壓Vc不能大于被防護電路可以承受的最大電壓。否則，當TVS鉗在Vc時會對電路造成損壞。Vc可以參考以下的公式：
VC＜Vmax ；-----其中Vmax為電路能承受的最高電壓.
TVS 產品的額定瞬態功率應大于電路中可能出現的最大瞬態浪涌功率，理論上，TVS的功率越大越好，能夠承受更多的沖擊能量和次數，但是功率越高，TVS的封裝越大，價錢也越高，所以，TVS的功率滿足要求即可。對于不同功率等級的 TVS，相同電壓規格的 TVS 其 VC 值是一樣的，只是 IPP 不同。故 Pppm 與 Ippm成正比，Ippm 越大，Pppm 也越大。對于某一電路 ，有對應的測試要求，設實際電路中的最大測試電流為 Iactual ，則 Iactual 可估算為：
Iactual=Uactual/Ri；---------其中 Uactual 為測試電壓，Ri為測試內阻。
TVS 要通過測試，故實際電路中要求 10/1000μs 波形下 TVS 的最小功率 Pactual 為：-------其中di/dt為波形轉換系數，如實際測試波形為其他波形，如 8/20μs波形，建議di/dt取，如測試波形為 10/1000μs，取，實際選型中，TVS 應留有一定的裕量，TVS 的功率Pppm 選擇應遵循Pppm＞Pactual。
如果TVS 用在高速IO端口防護、模擬信號采樣、低功耗設備場合，就需要考慮結電容和漏電流的影響，兩則的參數越小越好。
數據都是無趣的，我們以實際的案例舉例。電路的正常工作電壓VCC是24V，最高工作電壓Vmax是26V,后級電路可承受的最高瞬態電壓為50V，實驗的測試波形為 8/20μs波形，測試電壓500V，測試電源內阻及PPTC的靜態電阻合計為2Ω。根據上述信息選擇合適的TVS。

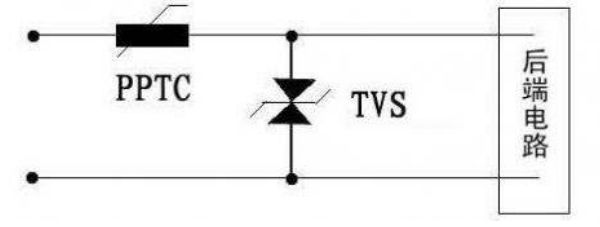

圖2 設計舉例
1) 選擇TVS最高工作電壓
Vrmw≈1.1~1.2*VCC=26~28V
2) 選擇選擇TVS鉗位電壓
VC＜Vmax=50V
3) 計算實際測試波形功率：
Pactual=Vc**=50*（500/3）*1/2=4166W
根據計算結果，可以選用5.0SMDJ26A這個TVS，由于這個TVS用在電源端口，結電容和漏電流基本可以忽略不計。

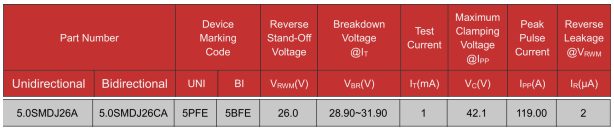

下圖3 5.0SMDJ26A TVS關鍵參數
