TVS（Transient Voltage Suppressors），即瞬態電壓抑制器，又稱雪崩擊穿二極管。TVS是采用半導體工藝制成的單個PN結或多個PN結集成的器件。TVS有單向與雙向之分，單向TVS一般應用于直流供電電路，雙向TVS應用于電壓交變的電路。
TVS的最高工作電壓，可連續施加而不引起TVS劣化或損壞的最高工作峰值電壓或直流峰值電壓。對于交流電壓，用最高工作電壓有效值表示，在Vrwm 下，TVS認為是不工作的，即是不導通的。換一句話，電路的最高工作電壓必須小于Vrwm，否則將會導致TVS動作導致電路異常。
漏電流，也稱待機電流。在規定溫度和最高工作電壓條件下，流過 TVS 的最大電流。TVS 的漏電流一般是在截止電壓下測量，對于某一型號 TVS, IR 應在規定值范圍內。對 TVS 兩端施加電壓值為 Vrwm ，從電流表中讀出的電流值即為 TVS的漏電流 IR 。對于同功率和同電壓的 TVS，在 Vrwm ≤10V 時，雙向 TVS 漏電流是單向 TVS 漏電流的 2 倍。對于一些模擬端口，漏電流會影響AD的采樣值，所以TVS的漏電流越小越好。
擊穿電壓，指在 V-I 特性曲線上，在規定的脈沖直流電流 IT 或接近發生雪崩的電流條件下測得 TVS 兩端的電壓。測試的電流 IT一般選取10mA左右，施加的電流的時間不應超過400ms，以免損壞器件，VBR MIN 和 VBR MAX 是 TVS 擊穿電壓的一個偏差，一般 TVS 為±5%的偏差。測量時，VBR 落在 VBR MIN 和 VBR MAX之間視為合格品。
峰值脈沖電流，給定脈沖電流波形的峰值。TVS 一般選用 10/1000μs 電流波形。鉗位電壓，施加規定波形的峰值脈沖電流 IPP 時，TVS 兩端測得的峰值電壓。IPP 及 VC 是衡量 TVS 在電路保護中抵抗浪涌脈沖電流及限制電壓能力的參數，這兩個參數是相互聯系的。對于 TVS 在防雷保護電路中的鉗位特性，可以參考 VC 這個參數。對于相同型號 TVS，在相同 IPP下的V C 越小，說明 TVS 的鉗位特性越好。TVS 的耐脈沖電流沖擊能力可以參考 IPP ，同型號的 TVS，IPP越大，耐脈沖電流沖擊能力越強。
結電容是TVS中的寄生電容，在高速IO端口保護需要重點關注，過大的結電容可能會影響信號的質量。漏電流主要帶來了功率的損耗，或者是在模擬信號中，會影響AD信號的采樣值。

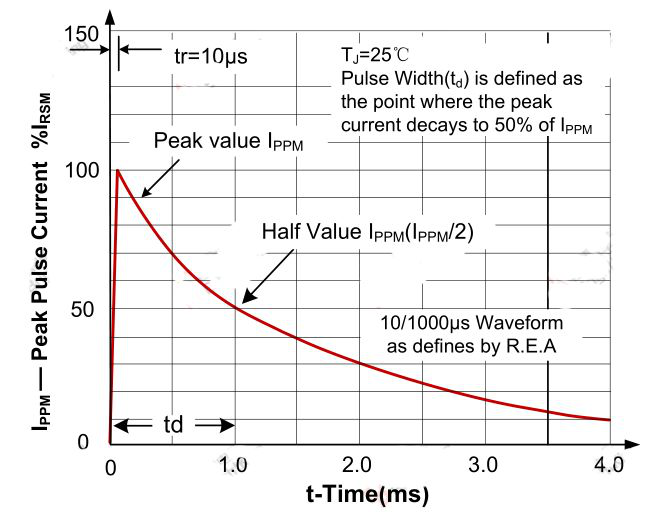

圖1 廠家一般都是提供10/1000μs的測試波形

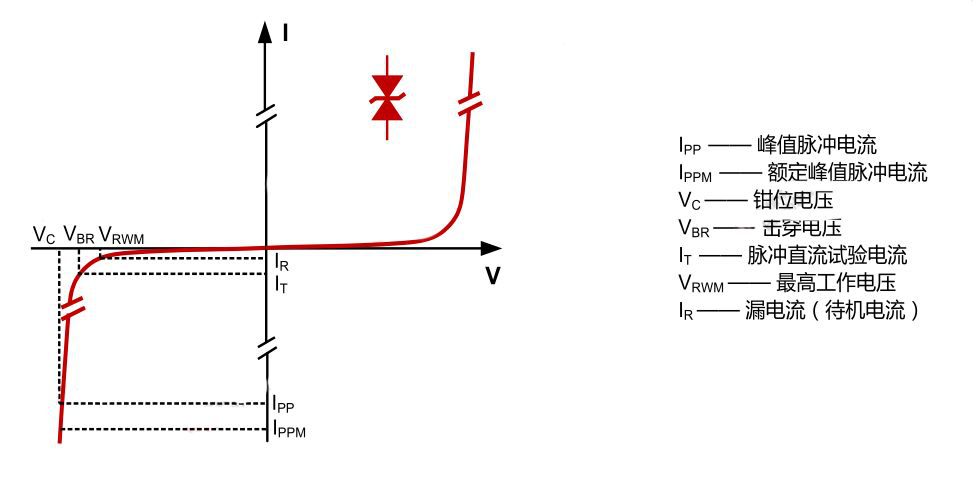

圖2 TVS的關鍵參數
