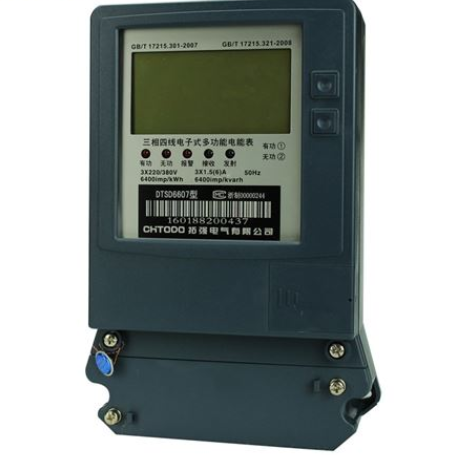

目前主要使用的有兩個版本DLT645-97和DLT645-07，該645協議邊緣計算網關主要用于電表抄表，（例如億佰特研發的E870-DL1A工業級邊緣計算采集網關4G專用電表設備）采用為主-從結構的半雙工通訊模式，硬件接口使用RS485串口通信，協議幀報文和使用方法與modbus rtu協議類似，我們學習時可以將兩者進行比較來加強記憶。

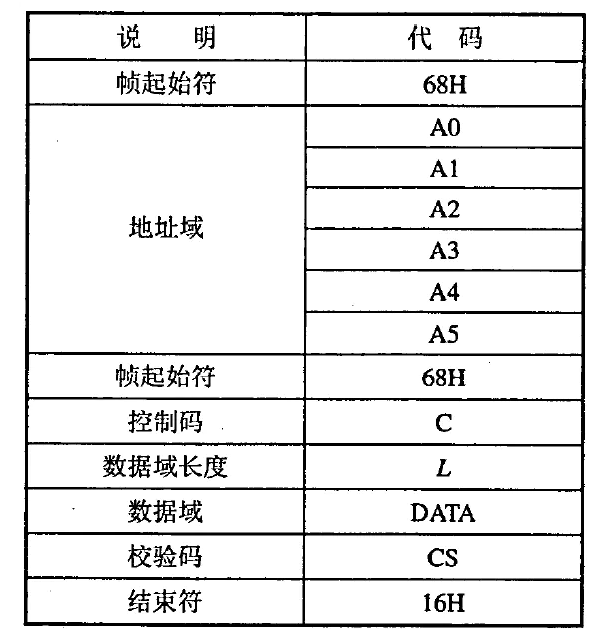

DLT645協議的數據幀由，起始符、地址域、控制符、數據域長度、數據域、檢驗碼、結束符組成，每個部分都由十六進制碼構成。
DLT645協議的數據幀每幀的開始都固定為0x68，作為數據的起始符方便接收方做數據解析。

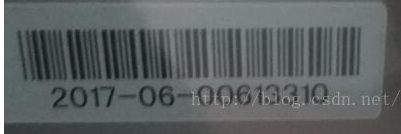

地址域是用來表示電表地址，低位在前，高位在后；在485總線上可能掛著多個645設備，要找到指定的設備，必須要根據設備的地址查找。每臺設備出廠會有自己的地址，也可以修改設備的通信地址。如下圖
該設備的地址為00013310。

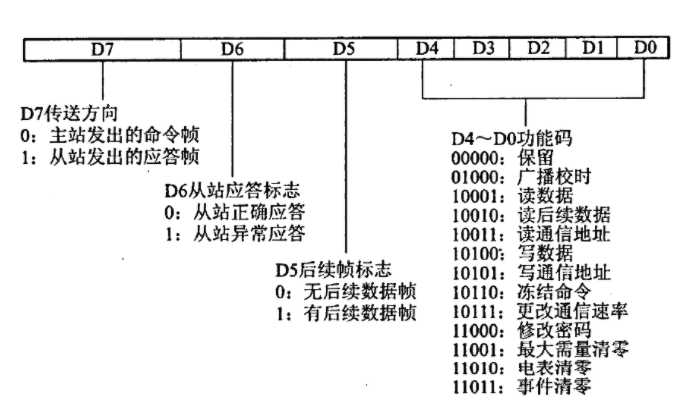

1個字節，例如讀取數據的控制碼為0x11(00010001)，讀取通訊地址的控制碼為0x13(00010011)。
1個字節，表示數據域的字節數，讀取數據時L<= 200;寫數據時L <= 50，L=0表示無數據域。
數據域?yàn)樽冮L，字節數由數據長度L決定，傳輸時候。發送方需要加0x33，接收方需要減去0x33。
1個字節，采用算術和進行校驗。
DLT645的指令幀均已0x16作為結束符。

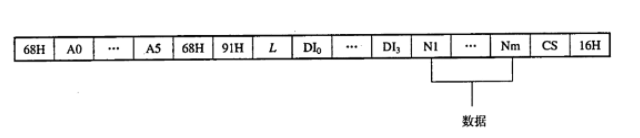

在發送幀信息之前，需要根據設備需要先發送前導碼，前導碼由0-4個FEH組成，所有數據項都是按照低字節在前，高字節在后的方式傳輸。通訊的時候現有主站發出信息幀，然后從站收到后根據信息做應答。
例如
發送：68 03 20 12 22 20 65 68 11 04 33 33 33 33 8D 16
應答：68 03 20 12 22 20 65 68 91 08 33 33 33 33 33 33 33 33 DD 16
發送：FE FE FE FE 68 18 20 12 22 20 65 68 11 04 33 32 34 35 A4 16
應答：FE FE FE FE 68 18 20 12 22 20 65 68 91 0A 33 32 34 35 33 33 33 33 C7 56 13 16
