OSI 模型的物理層負責在設備和物理傳輸介質之間傳輸原始數據。它處理電信號到數字?jǐn)?shù)據的轉換，同時定義電壓、時序、數據速率等。
RS485總線通信使用兩條信號線，“A”和“B”，必須平衡和區分。平衡信號是在雙絞線電纜中共享一對的兩條線，每條線上的阻抗相同。除了線路的匹配阻抗外，接收器和發射器還必須有匹配的阻抗。下圖顯示了一個典型的多點RS485通信網絡拓?fù)浣Y(jié)構，其中每個設備都有一個區分RS-485通信收發器，設備之間的鏈路由雙絞線電纜和終端電阻組成。
需要注意的是，有多種拓?fù)淇捎糜谂帕性O(shè)備，因?yàn)椴⒎撬芯W(wǎng)絡都是平等的，所以終端要求以及設備排列會有所不同。例如，在下面的圖2中，通信端口僅用于電纜的開頭和結尾。

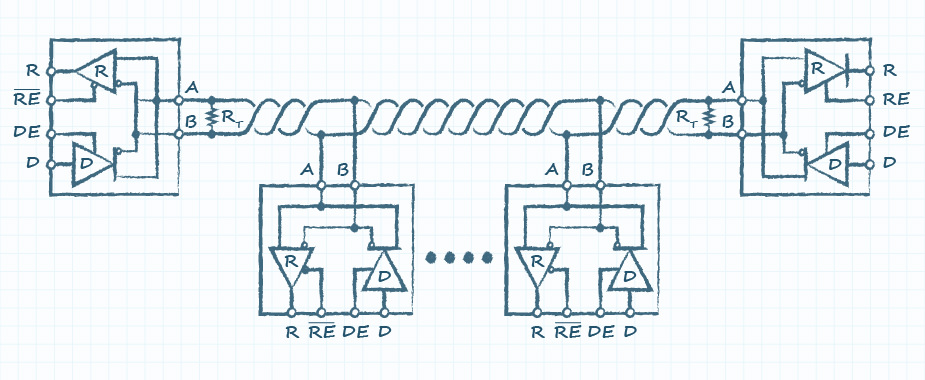

圖2：典型的 RS-485 網絡拓?fù)?/span>
平衡布線可在使用差分信號時降低噪聲。這些信號“A”和“B”被稱為差分對；其中一個信號與原始信號匹配，而另一個完全反轉，這就是為什么它有時被稱為互補信號。
在單端接口中，接收器將信號接地，并根據預定的電壓電平（這些被稱為邏輯電平，因?yàn)樗鼈兇_定信號是邏輯高還是邏輯低）來解析信號狀態。然而，在電壓趨于下降和壓擺率下降的較長電纜距離上，經常會發生信號錯誤。在差分應用中，主機生成原始單端信號，然后發送到差分發送器。該發送器創建差分對，通過電纜發送出去。生成兩個信號后，接收器不再將電壓電平參考到地，而是將信號相互參考。這意味著接收器不是尋找特定的電壓電平，而是始終查看差異兩個信號之間。然后差分接收器將這對信號重構回一個單端信號，主機設備可以使用主機所需的適當邏輯電平來解釋該信號，圖3。這種類型的接口還允許不同電壓電平的設備運行通過差分收發器之間的通信一起。所有這些共同作用以克服單端應用在長電纜距離上可能發生的信號衰減。

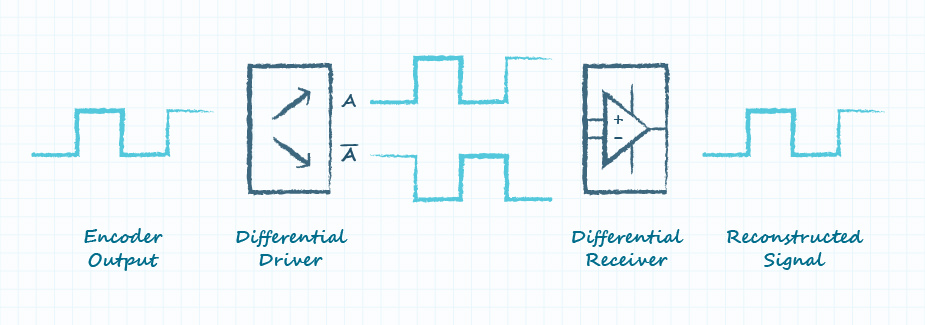

圖3：由差分驅動器驅動并由接收器重構的編碼器輸出
信號衰減并不是長電纜距離出現的唯一問題。電纜在系統中的時間越長，電氣噪聲和干擾進入電纜并最終進入電氣系統的可能性就越大。當噪聲耦合到電纜上時，它顯示為不同幅度的電壓，但使用平衡雙絞線電纜的好處是噪聲在每條線路上均等地耦合到電纜。例如，一個正的1 伏尖峰將導致 A 上的 +1 V 和 B 上的 +1 V。因?yàn)椴罘纸邮掌鲗⑿盘?hào)彼此相減以獲得重建信號，它會忽略兩條線上同樣顯示的噪聲。差分接收器忽略兩條信號線上相同電壓的能力稱為共模抑制。
RS485通信接口的其他主要物理層優勢之一是信號電壓規范。RS-485總線不需要使用特定的總線電壓，而是指定所需的最小差分電壓，即信號 A 和 B 電壓之間的差值。總線要求接收器的最小差分電壓為 +/- 200 mV，通常所有 RS485接口設備都將具有相同的輸入電壓范圍，盡管以不同的電壓進行傳輸。這意味著任何 RS485通信設備都能夠接收 -7 至 12 V 的電壓范圍，因此工程師可以設計具有該范圍內任何傳輸電壓的主機系統。這允許設計人員使用他們現有的電路板電壓創建RS-485系統。
話雖如此，驗證產品規格以確保設備支持標準的整個電壓范圍非常重要。例如，CUI Devices 的RS-485編碼器在板上使用 3.3 V，因此他們使用 RS-485 3.3 V 發射器。但是，它們還具有 0 到 12 V 之間的輸入容差。如果可以滿足 +/- 200 mV 的最小差分電壓，這允許它們在 0 到 12 V 之間的多個不同傳輸電壓下共享相同的RS-485總線而不會出現問題在接收器和發射器。這一點尤其重要，因?yàn)殡S著電纜長度的增加，信號線上的電壓降也會增加。主機設備可以使用 +/- 1 V 的差分電壓進行傳輸，但在較長的電纜長度上，該電壓可能會降低到 +/- 200 mV，這對于 RS-485 來說仍然是完全可以接受的，圖 5。

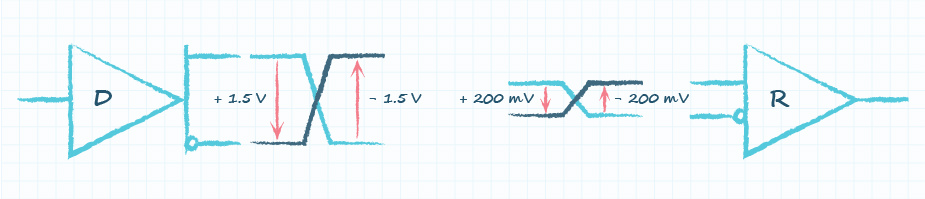

圖5：RS-485 最小總線信號電平
圖6：定義了物理層的 OSI 模型
