RS-485協議，也稱為TIA-485 或 EIA-485，是為通信協議定義驅動器和接收器電氣特性的標準。開放系統互連 (OSI) 模型試圖描述通信系統的各個層，從最終應用到網絡層，最后到物理層，

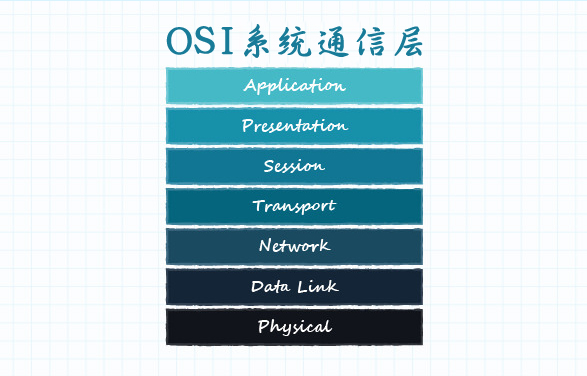

圖1：開放系統互連 (OSI) 模型
OSI 模型的物理層負責在設備和物理傳輸介質之間傳輸原始數據。它處理電信號到數字數據的轉換，同時定義電壓、時序、數據速率等。
RS-485使用兩條信號線“A”和“B”，兩條信號線必須是平衡和差分的。平衡信號是在雙絞線電纜中共享一對的兩條線，每條線上的阻抗相同。除了線路的匹配阻抗外，接收器和發射器還必須有匹配的阻抗。下圖顯示了一個典型的多點RS-485通信網絡拓撲結構，其中每個設備都有一個區分RS-485 收發器，設備之間的鏈路由雙絞線電纜和終端電阻組成。

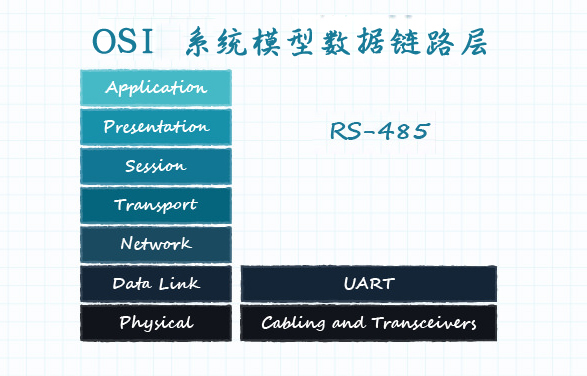

在數據鏈路層，RS-485通常使用UART串口進行串行通信，UART主機以全雙工方式驅動和接收串行通信。它連接到構成物理層的RS-485差分收發器，并將信號轉換為半雙工差分格式，以便在RS485總線上使用。
具有專用發送和接收線路的UART 允許它以全雙工、半雙工甚至單工方式運行，這意味著數據只能通過一條線路輸出或輸入。由于 RS-485 通常是半雙工的，因此連接到它的 UART 也將以半雙工方式運行。

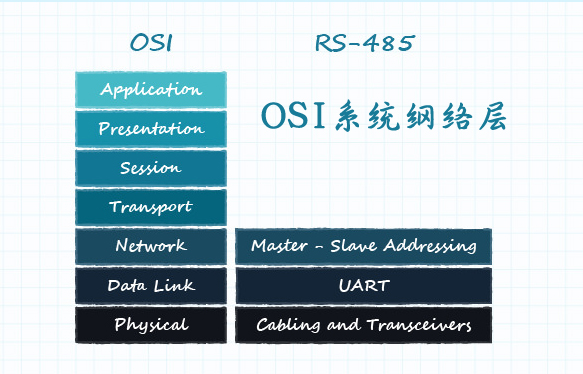

網絡層是處理發生在RS-485總線上各個通信設備之間的實際通信。由于RS-485 主要是一種電氣通信規范，由于它支持多點通信，因此需要在OSI模型中對數據通信保駕護航。
雖然網絡層通信尋址沒有固定的協議規范，但是RS-485總線必須通過主機統一管理，防止rs485總線的通信沖突。
由于RS-485 標準僅定義了具有尋址要求的物理和數據鏈路層，因此應用層可以采用各種專有或開放的通信協議。比如，CUI Devices 的RS-485編碼器使用快速位置協議，該協議允許編碼器在一個字節的時間內響應位置。這些編碼器根據其版本具有各種命令，所有設備都支持擴展命令，例如復位或設置零位。簡單來說，RS-485總線就是通過OSI模型的應用層實現的。
RS485通信接口支持高速、長電纜距離、電氣噪聲容限和同一總線上的多個設備，由于其在廣泛應用中的多功能性，已成為旋轉編碼器中流行的串行接口。本文希望能給使用帶有RS485接口編碼器的工作人員帶來幫助，包括其各個層、實現以及整個系統通信中的最佳實踐。CUI Devices具有RS485接口的基于電容的 AMT 絕對編碼器具有更高的耐用性和工業穩健性，由于其高精度、低電流消耗和對環境污染物的免疫力，是運動控制應用的優質選擇。
