三極管，也就是半導體三極管，是一種控制電流的半導體器件，其作用就是吧微弱信號放大成幅度值較大的電信號，也用作于無觸點開關。通常，三極管具有電流放大的作用，它的結構是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間是基區，兩測部分是發射區和集電去，通常按照兩側排列方式有PNP和NPN兩種。

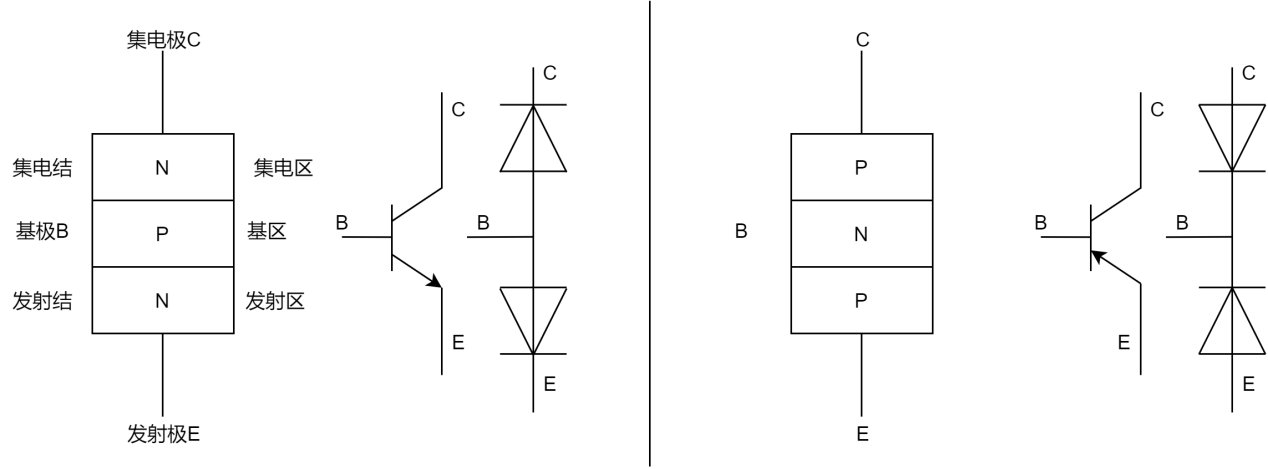

三極管的兩個PN結，類似于兩個共陰或共陽的二極管
截止?fàn)顟B(tài):三極管發射結的電壓小于PN結的導通電壓，基極電流為零，集電極電流和發射極電流都為零，三極管這時失去了電流放大作用,集電極和發射極之間相當于開關的斷開狀態，我們稱三極管處于截止?fàn)顟B(tài)。
放大狀態:當加在三極管發射結的電壓大于PN結的導通電壓，三極管的發射結正向偏置,集電結反向偏置，這時基極電流對集電極電流起著控制作用，使三極管具有電流放大作用。
飽和導通狀態:當加在三極管發射結的電壓大于PN結的導通電壓，并當基極電流增大到定程度時，集電極電流不再隨著基極電流的增大而增大，而是處于某-定值附近不怎么變化，這時三極管失去電流放大作用，集電極與發射極之間的電壓很小，集電極和發射極之間相當于開關的導通狀態。三極管的這種狀態我們稱之為飽和導通狀態。
·對微弱的信號進行放大：基極輸入一個很小的信號就會引|起集電極很大的電流變化，這是電子電路中一個最重要也是最核心的部分。
·用作無觸點開關：利用三極管的截止和導通特性來控制或驅動負載;比如由三極管組成的門電路、開關電源等。
三極管的種類有很多，根據不同類別可以有：
①半導體材料來分：有硅管和鍺管;
②按照工作頻率來分：有低頻管和高頻管;
③按照功率來分：有小功率管，中功率管和大功率管;
④按照功能來分：分為開關管，功率管,達林頓管，光敏管等。
我們平時常見的NPN型主E極管有: 8050、 9013、 9014、 9018、 C1815、 D882、TIP41、3DD15、2N3055、2N3773等;
常見的PNP型三極管有: 8550、9012、 9015、 B772、 TIP42、 2N5884等。

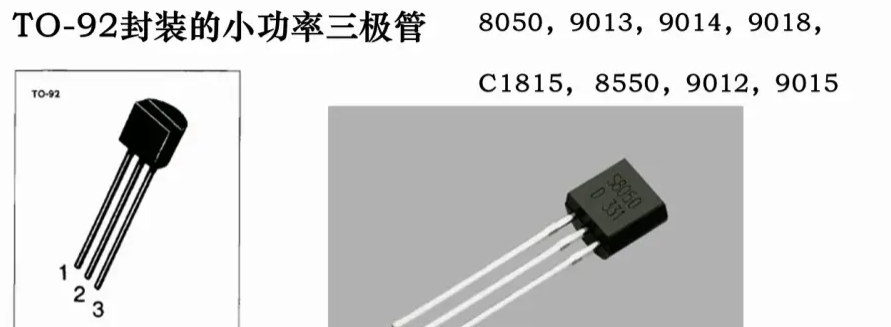

其中，像8050、8550、 9013、 9012等這種TO-92封裝的E極管屬于小功率三=極管：

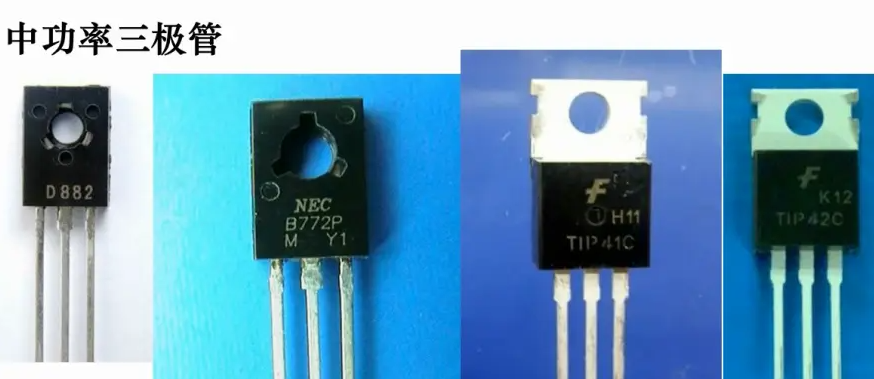

D882、B772、TIP41、TIP42等屬于中功率三極管：

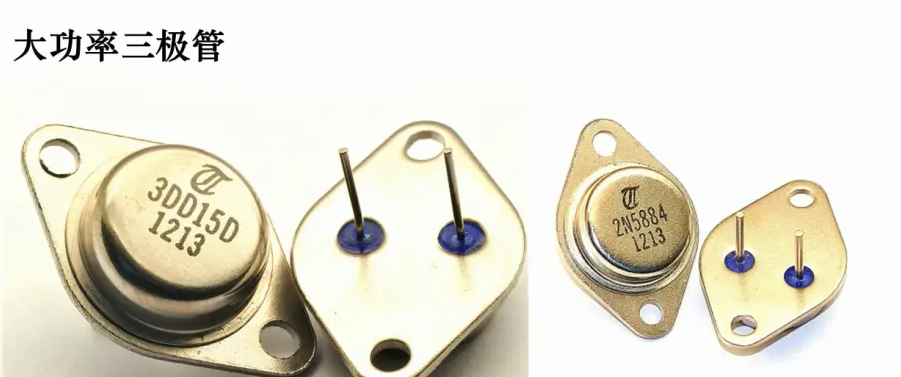

3DD15、2N3055、2N3773、2N5884等這種金封鐵帽的三極管屬于大功率三極管：

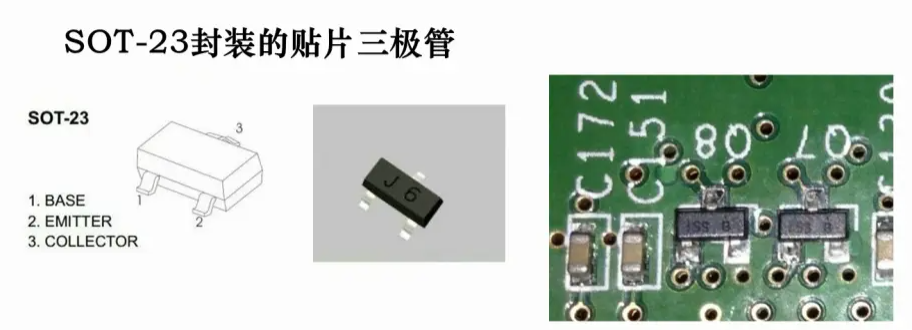

以上都是直插型的三極管，現在常見的還有這種SOT-23封裝的貼片三極管：
1、β值：
β值是三極管最重要的參數，因?yàn)橹得枋龅氖侨龢O管對電流信號放大能力的大小。β值越高,對小信號的放大能力越強，反之亦然;但值不能做得很大，因?yàn)樘?/span>,三極管的性能不太穩定，通常值應該選擇30至80為宜。-般來說，三極管的值不是一個特定的值，它一般伴隨著元件的工作狀態而小幅度地改變。
2、極間反向電流：
極間反向電流越小，三極管的穩定性越高。
3、三極管反向擊穿特性:
三極管是由兩個PN結組成的，如果反向電壓超過額定數值，就會像二 _極管 那樣被擊穿,使性能下降或永久損壞。
4、工作頻率：
三極管的值只是在一定的工作頻率范圍內才保持不變，如果超過頻率范圍，它們就會隨著頻率的升高而急劇下降。
