對于嵌入式系統設計人員來說，在項目啟動前對硬件IC評估或者軟件開發流程等能有初步仿真測試的話這將大大增加后期系統設計的穩定性、縮短開發周期、預算開發成本等。本文將介紹如何使用德州儀器(TI)射頻評估工具SmartRF Studio實現對CC1310芯片的快速開發。
1.CC1310芯片簡介
CC1310芯片屬于德州儀器 (TI) CC26xx 和 CC13xx 系列器件中的經濟高效型超低功耗SBU-1GHz 的RF射頻器件。它的有源 RF 和微控制器 (MCU) 具有極低的電流消耗，其還具有靈活的多種低功耗模式，可確保卓越的電池使用壽命，適用于由小型紐扣電池供電的遠距離操作以及能源采集型應用。
CC1310芯片是經濟高效型、超低功耗無線 MCU中低于 1GHz 系列的首款器，其支持多個物理層和 RF 標準的平臺，并將靈活的超低功耗 RF 收發器和強大的 48MHz Cortex?-M3 微控制器相結合。其專用無線控制器 (Cortex?-M0) 處理 ROM 或 RAM 中存儲的低層 RF 協議命令，從而確保超低功耗和靈活度。CC1310芯片器件更具有出色的靈敏度和穩定性（可選擇性和阻斷）性能。
CC1310芯片器件是一款高度集成、真正的單片解決方案，其整合了一套完整的RF系統及一個片上DC-DC電源模塊轉換器。
傳感器可由專用的超低功耗自主 MCU 以超低功耗方式進行處理，該 MCU 可配置為處理模擬和數字傳感器，因此主 MCU (Cortex-M3) 能夠最大限度地延長休眠時間。
CC1310芯片電源和時鐘管理以及無線系統需要采用特定配置并由軟件處理才能正確運行，這一切均已在TI-RTOS中實現。TI 建議將此軟件框架應用于針對器件的全部應用程序開發過程。完整的 TI-RTOS 和器件驅動程序以源代碼形式免費提供。
強大的 ARM? Cortex?-M3 處理器
時鐘速率最高可達 48MHz
128KB 系統內可編程閃存
8KB 緩存靜態隨機存取存儲器(SRAM)
超低功耗傳感器控制器
片上內部 DC-DC 轉換器
2個同步串行接口 (SSI)（SPI、MICROWIRE 和 TI）
集成溫度傳感器
Smart RF Studio 是一個 Windows 應用程序，用于評估和配置德州儀器 (TI) 的低功耗射頻集成電路。這款工具對于探索和了解 RF-IC 產品非常有用，該軟件將幫助射頻系統的設計人員在設計過程的早期階段輕松評估 RF-IC。它對生成配置寄存器、實際測試射頻系統和查找優化的外部組件值尤為有用。
3.SmartRF Studio7與CC1310
在仿真前，首先需要下載配置工具SmartRF Studio7,目前最新版本已更新到V2.6.0,

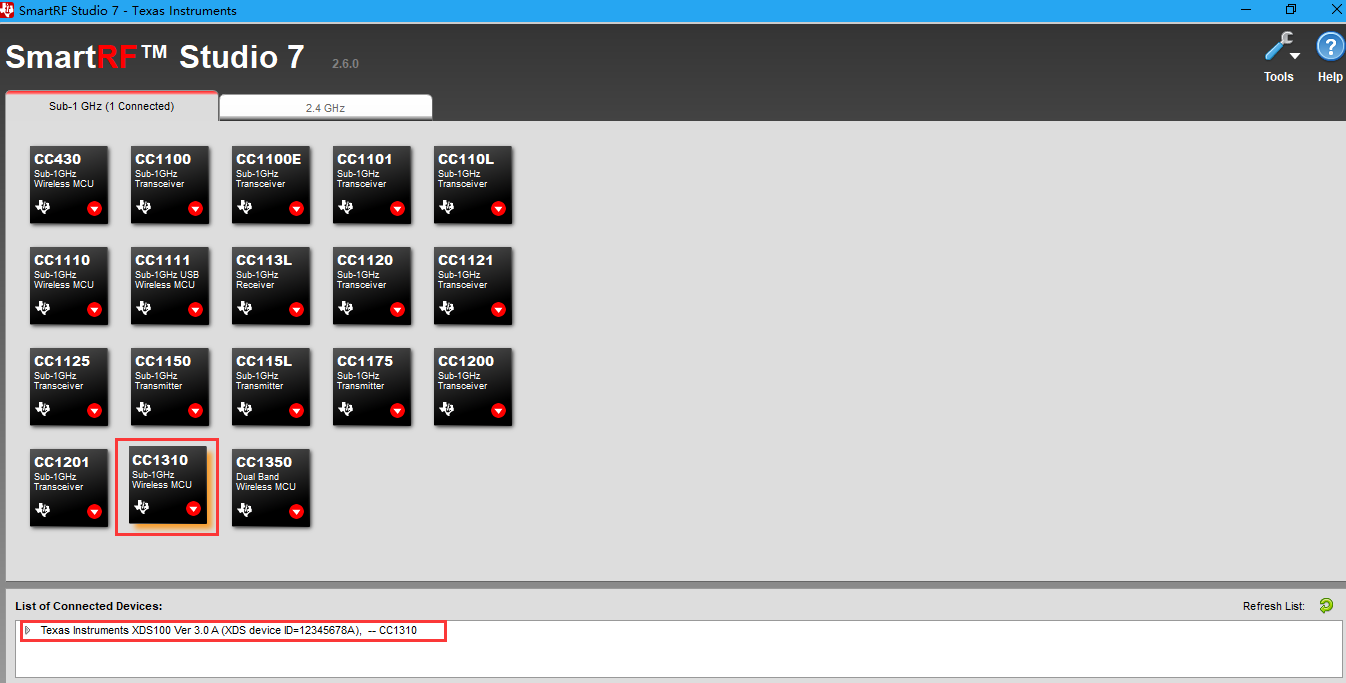

下載鏈接：www.ti.com。SmartRFStudio7下載安裝后，我們將硬件設備（這里是LanunchPad 開發板）通過仿真器連接至電腦，打開SmartRF Studio7，設備正常連接如圖所示：

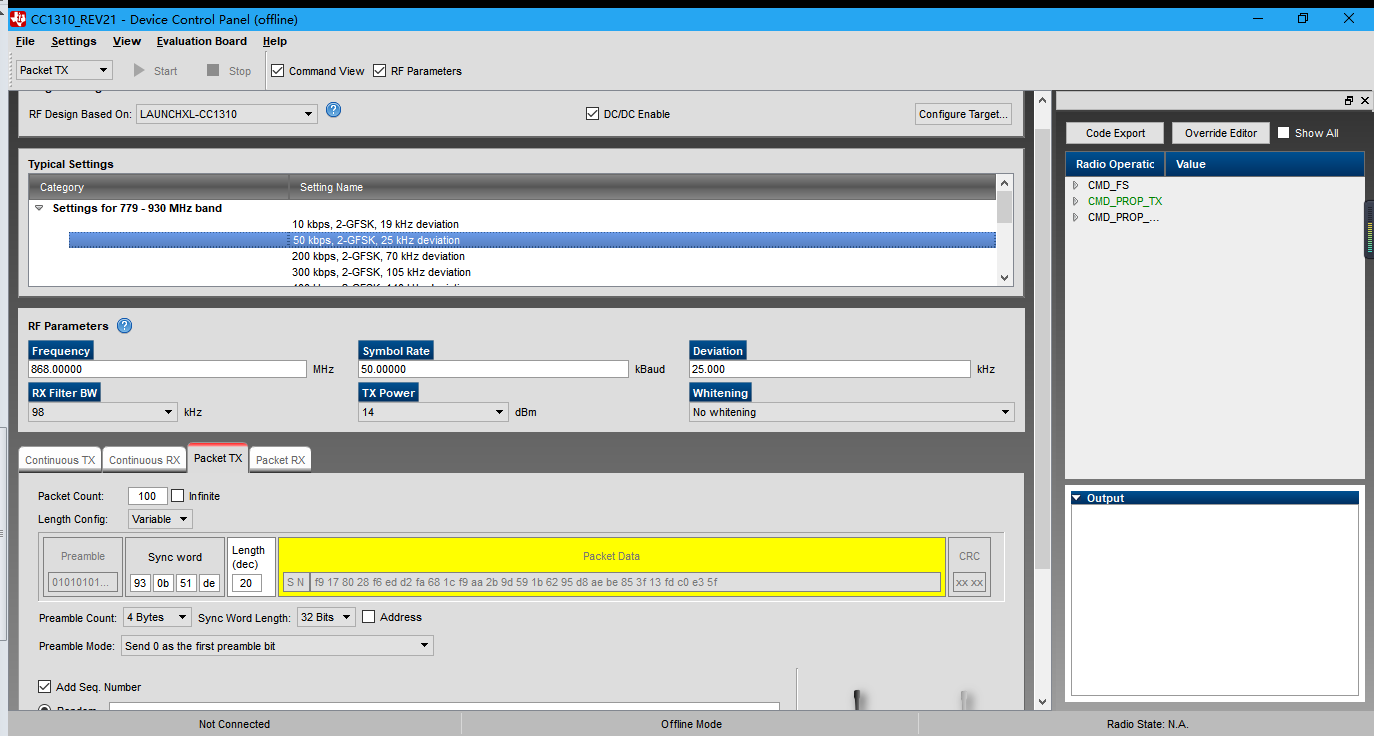

雙擊CC1310圖標，可打開配置仿真界面，首先選擇仿參數，我們選擇默認的50kbps(空速)，2-GFSK（調制方式），25k deviation (頻偏)，如圖所示：
按照上圖設置好以后，將另一塊板子同樣的方式連接至電腦后，設置好相同的射頻參數，其中一塊點擊到Packet TX,然后點擊右Start按鈕，另一塊板子點擊Packet RX頁面，點擊右下角Start按鈕，可以看到，在接收板中收到了發送板傳來的數據。
利用這個仿真過程，可以使用頻譜儀查看射頻信息的發送，在硬件開發的時候，可以直接用該工具測試驗證射頻硬件性能，包括發射功率、接收靈敏度、二次諧波等射頻硬件參數。
CC1310芯片無線模塊除了可以用SmartRF Studio仿真外，還可以用它來配置射頻芯片軟件開發寄存器或者命令參數。打開SmartRF Studio 7，點擊CC1310圖標，我們將默認的射頻參數修改為：
頻段915M;
空速10K；
頻偏19K；
接收帶寬78K；
發射功率12dBm;

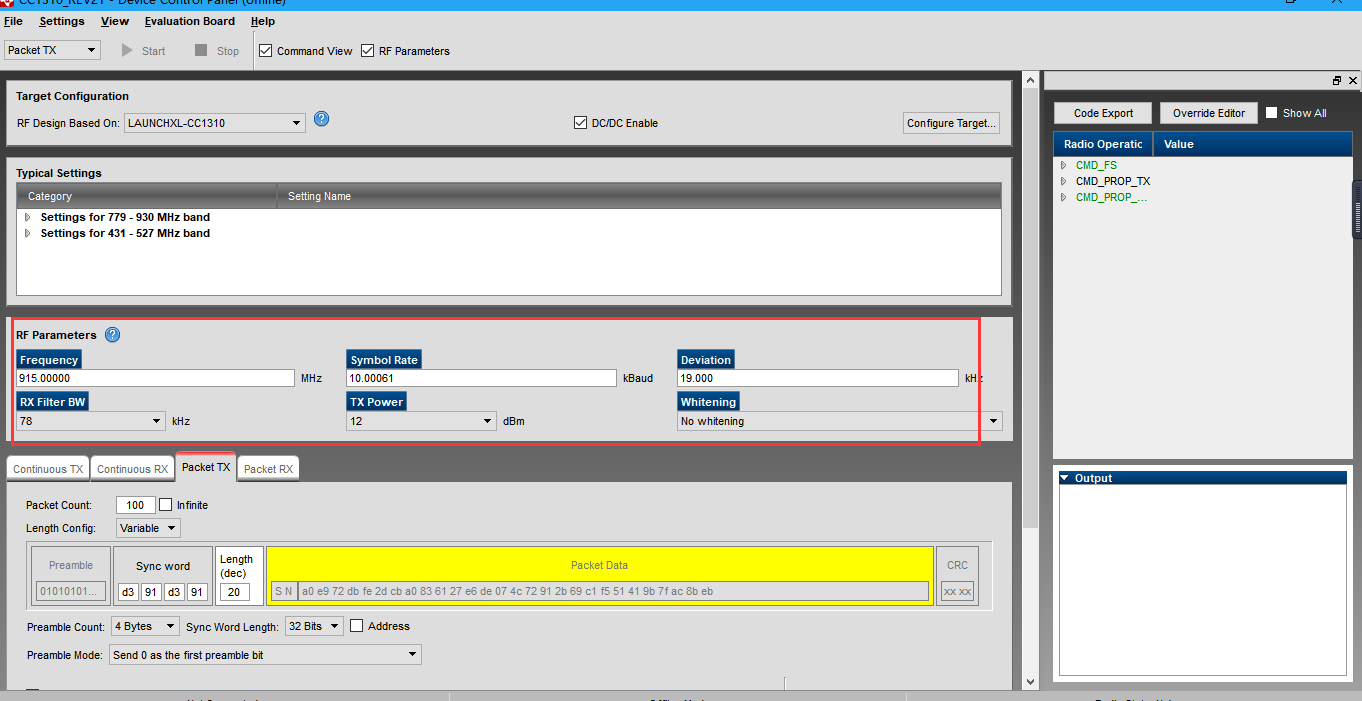

其他參數默認，其軟件配置如圖所示：

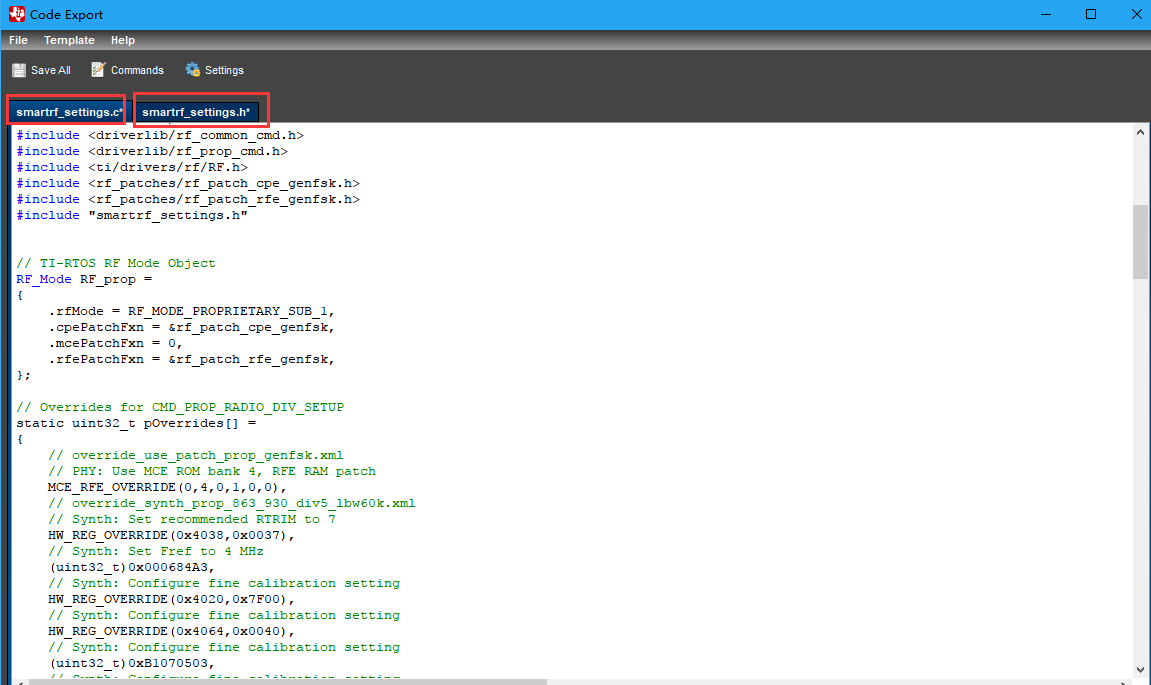

上述配置完成后，點擊命令窗口”Code Export”按鈕，將生成的”smartrf_setting.c”與”smartrf_setting.h”保存到軟件開發工程路徑下替換原本的smartrf_setting.c和smartrf_setting.h文件，重新編譯工程，新的工程就已經是剛剛配置的射頻參數了。如圖：
利用SmartRF Studio 7 命令軟件參數配置可以幫助開發者快速的掌握對寄存器或者芯片命令集的設置，方便簡單，比起自己去配置，能省更多時間，效率高，且無出錯率。如果用戶強行給某些命令配置無效的值該工具還給給出警告提示，非常的人性化。
E70/E71系列成都億佰特基于TI公司CC1310射頻芯片的無線串口模塊（UART），TTL電平輸出。該系列無線模塊功能強大，有7種工作模式，可滿足目前大多數無線數傳物聯網應用場景，其主要特性如下：
超低功耗：接收電流僅為8mA，休眠電流僅為1uA。
定點發射：支持地址功能，主機可發射數據到任意地址、任意信道的模塊，達到組網、中繼等應用方式
廣播監聽：將模塊地址設置為廣播地址后，可以監聽相同信道上的所有模塊的數據傳輸；發送的數據，可以被相同信道上任意地址的模塊收到。
前向糾錯：無線串口模塊具有軟件FEC前向糾錯算法。
參數保存：用戶設置好參數以后，模塊參數將會保存，斷電不丟失，重新上電后模塊會按照設置好的參數進行工作。
超小體積：該無線模塊體積僅為同類模塊不到1/2的體積，針對體積限制嚴格的使用場景極為推薦。
二次開發：引出全部IO，方便客戶進行二次開發，亦支持客制化定制需求。
系列齊全：433M、868M、915M 不同頻段，4x4、7x7不同封裝，14dBm、30dBm功率等級。
