一、NTP協議簡介
NTP網絡時間協議是TCP/IP協議族里的一個應用層協議，常用于客戶端與服務器進行時鐘同步，提供高精度的時間校準，由于該服務存在并發量大且對丟包也沒有要求，所以傳輸層一般使用UDP報文，而TCP存在確認、重傳、阻塞等機制導致傳輸速率也不如UDP，一般情況系統默認使用123端口作為NTP端口。
NTP服務可用于網絡管理、計費系統、銀行授時、協同處理、系統時間、安全認證等場景，這些場景一般對時間精度有較高的要求，比如心知天氣使用私鑰加公鑰，為了私鑰安全還引入時間戳有效判斷機制，通過時間戳約束公鑰有效期，不知心知天氣API采用這種通訊機制，很多的網絡通訊為了安全都會對系統時間進行校驗，因此有一個統一的標準時間對于網絡而言意義重大。
NTP就是用來同步網絡中各個主機時鐘的一種協議，他將全球各大授時中心的準確時間分享給設備，其精度在內網內可達1毫秒內，在互聯網上可以達到幾十毫秒以內。
分享一些國內常用的NTP服務器：
一、 中國科學院國家授時中心（ntp.ntsc.ac.cn:123）
二、 騰訊云NTP授時服務（ntp.tencent.com:123）
三、 阿里云NTP授時服務（ntp.aliyun.com:123）
四、 教育網NTP授時服務（time.edu.cn:123）
部分HMI本身沒有對NTP服務進行集成，應該必須對NTP報文有一定的了解才能正確使用NTP對時服務器，下面將通過分析NTPv3了解NTP報文格式。

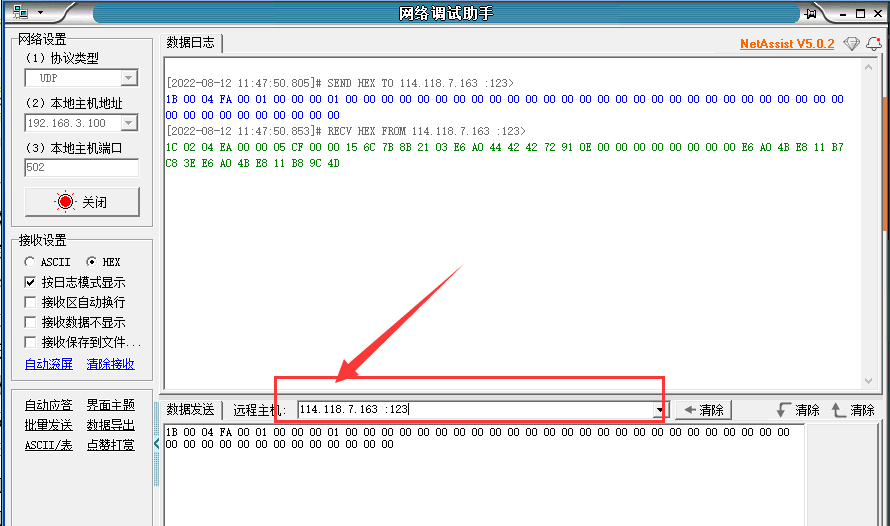

下面是一個發送實例，注意遠程主機必須使用域名，我這里實際使用的是ntp.ntsc.ac.cn:123，軟件在發送后自動DNS并覆蓋了我的輸入，重要的事說三遍，必須使用域名?。?！必須使用域名！?。?/span>
這里將發送時間和內容都進行記錄，也對NTP服務器返回時間與數據進行記錄，后面分析應當配置的準確會用到日志和數據收到的時間。
[2022-08-12 11:47:50.805]# SEND HEX TO 114.118.7.163 :123>
1B 00 04 FA 00 01 00 00 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
[2022-08-12 11:47:50.853]# RECV HEX FROM 114.118.7.163 :123>
1C 02 04 EA 00 00 05 CF 00 00 15 6C 7B 8B 21 03 E6 A0 44 42 42 72 91 0E 00 00 00 00 00 00 00 00 E6 A0 4B E8 11 B7 C8 3E E6 A0 4B E8 11 B8 9C 4D
這里統計計算時間的方法，NTP報文中使用的是時間戳機制，我們將發送時間2022-08-12 11:47:50.805與接收時間2022-08-12 11:47:50.853也轉換為時間戳方便后續使用，通過網上搜索的時間戳轉換工具精選轉換發送時間（1660276070）與接收時間（1660276070）。
這篇文章不對協議進行分析僅對部分位進行說明，NTP協議報文可以參考這篇文章（https://www.jianshu.com/p/8bb29838ae1b）
NTP報文使用長度為64 Bits無符號數存儲一個時間戳，前32 Bits表示整數部分, 后32 Bits表示小數部分, 理論分辨率 2^?32s，由于HMI精度只能到秒，小數位對于本項目是沒有任何用處，不再分析小數部分，將接收報文記錄離開NTP服務的時間戳從報文中分離（E6 A0 4B E8 11 B8 9C 4D），提取前四個字節（HEX:E6 A0 4B E8àDEC:3869264872）,與發送日志的1660276070805相差甚遠，這里就是NTP報文最坑的地方，時間戳0表示的是1970-01-01 08:00:00開始計算，而NTP服務的時間戳是從1900-01-01 00:00:00開始計算，因此兩種時間戳需要通過減去一個系數才能轉換2208988800= (70 * 365 + 17) * 24 * 60 * 60。
服務器返回的時間戳（3869264872-2208988800=1660276072），可見設備發送日志與實際時間相差2s。
實際上NTP對時服務在計算精確時間是有一個推薦公式。

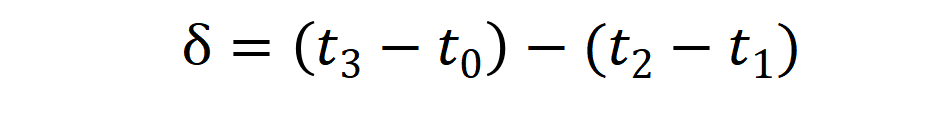

客戶端與服務端的時間系統的偏移定義為θ、網絡的往返延遲定義為δ，基于此，可以對t2進行精確的修正，已達到相關精度要求，它們的計算公式如下：
公式中：
t0是請求數據包傳輸?shù)目蛻舳藭r間戳
t1是請求數據包回復的服務器時間戳
t2是響應數據包傳輸?shù)姆?wù)器時間戳
t3是響應數據包回復的客戶端時間戳
實際寫入的時間為t2加上網絡延時δ的一半就可以了（t2+δ/2）。
經過上面原理的學習，對NTP有了一定的了解，現在根據HMI的要求將業務流程復制到腳本中實現。
新建變量，使用透傳的模式的設備驅動，主要是學習腳本，以前關于MQTT協議的文章有講過怎樣配置驅動，變量表如下圖，由于NTP協議使用16進制收發數據，也就需要對應調整收發數據模式：
使用按鍵關聯發送腳本如下：
COM1_WRITE_BUFF_CACHE="1B0004FA0001000000010000000000000000000000000000000000000000000000000000000000000000000000000000"
!SetDevice(system_time,6,"Write(COM1_WRITE_BUFF_CACHE, COM1_READ_BUFF_CACHE)")
t0=!TimeGetCurrentTime()
使用事件策略關聯接收狀態變量“COM1_READ_RUN_STATE”，在電平跳變時觸發“數據解析”與“時間配置”腳本：
“數據解析”，將NTP服務返回的數據保存到t1_str與t2_str，在轉換成時間戳存儲在t1與t2，
IF !len(COM1_READ_BUFF_CACHE)=96 THEN
t3=!TimeGetCurrentTime()
t1_str=!mid(COM1_READ_BUFF_CACHE,65,8)
t1=!Hex2I(t1_str)-2208988800
t2_str=!mid(COM1_READ_BUFF_CACHE,80,8)
t2=!Hex2I(t2_str)-2208988800
set_time=t2+((t3-t0)-(t1-t1))/2
ENDIF
“時間配置”,利用計算得到的時間戳配置HMI系統時間：
!SetTime(!TimeGetYear(set_time),!TimeGetMonth(set_time),!TimeGetDay(set_time),!TimeGetHour(set_time),!TimeGetMinute(set_time),!TimeGetSecond(set_time))
