對于家電，大家都不陌生吧？小小的調光燈、電磁爐、洗衣機、電烤箱等，其實都離不開小小的電子元器件——晶閘管。
簡單的來講，晶閘管主要用來高效率的轉換電能，將電能精確的轉換為各種用電標準，提供給我們生活中使用的各類電子產品。如今，晶閘管等半導體分立作為電力電子技術的基礎核心，舉足輕重，應用廣泛。電子產品與電力設備對晶閘管器件有巨大的需求，在工業控制、汽車電子、網絡通信等等領域，晶閘管有廣闊的市場。
先來看看晶閘管的基礎定義，根據IEC標準(國際電工委員會)，將一種三端四層的、伏安特性具有導通與阻斷雙穩定狀態的、可在這兩者狀態間切換的電力半導體器件稱為晶閘管。
簡單地理解，就如一個小開關。由一個微小的功率作為撥動開關信號，不停地對通過的大功率電流進行控制變換，逆變器、變頻器等等的設計就是基于此特性。它不僅僅作為無觸點開關，還能做到對信號進行檢波、放大、調制等等，從容實現“以小控大”。

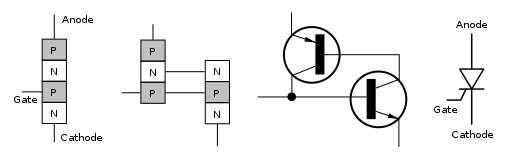

如上是典型的晶閘管結構示意，陽極A與陰極K是大電流信號的通路，而門級G作控制。通過低壓小功率端控制高壓大功率端，當承受正向電壓后，需要此時門級G有觸發信號(電流)才能導通(AK)。但導通后，只能在AK通路中電流減少到一點閾值時，才能關斷AK，或者直接利用整流電路施加反向電壓來關斷AK。
從材料研發來說，眾多企業轉向了寬禁帶材料(氮化鎵、碳化硅、氧化鋅等等)，具有更好的耐壓、損耗、導熱特性，有更小的體積卻實現了更高的轉換效率。目前碳化硅(SiC)材料相對其他半導體材料，在高禁帶寬度、高擊穿強度、低介電常數等等方面具有優異物理特點。實際應用中，其能量損耗與發熱量只有傳統晶閘管的50%，相同功率等級下體積更小?？梢灶A(yù)見的是，相關寬禁帶材料將會成為行業研發驅動力。
晶閘管基本由硅單品片制成，需要進行腐蝕、拋光、氧化、光刻、擴散、鈍化、蒸發、鍵合、包封、測試等工藝環節。產品上游主要為單晶硅、金屬、試劑等供應商。而單晶硅的價格波動對晶閘管成本有最直接的影響。我國的單晶硅產業主要集中在西部地區，受地區影響(地震)與國際政策影響，從2020年起一直處于上漲態勢。下游應用就非常廣泛了，涉及消費電子、網絡設備、電子照明等等，近年來隨著國家政策支持，新能源汽車行業發展較快，也帶動了晶閘管發展。
