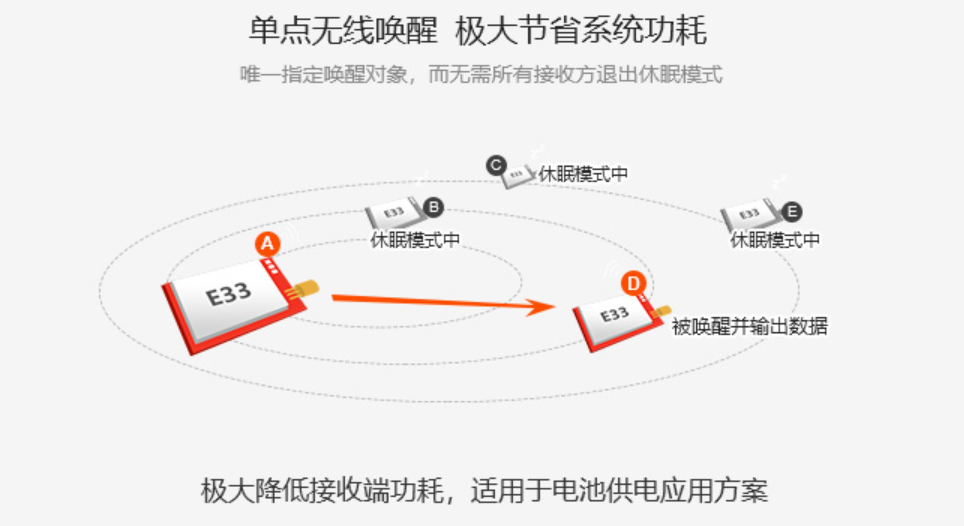

? ?單點喚醒：在系統休眠模式中可以唯一指定喚醒對象，而無需所有接收方退出休眠模式，可以極大節省系統功耗。特別適用于電池供電，可以最大限度節約組網系統功耗，所以某種意義上來說，單點喚醒技術是無線模塊低功耗模式的最佳選擇。

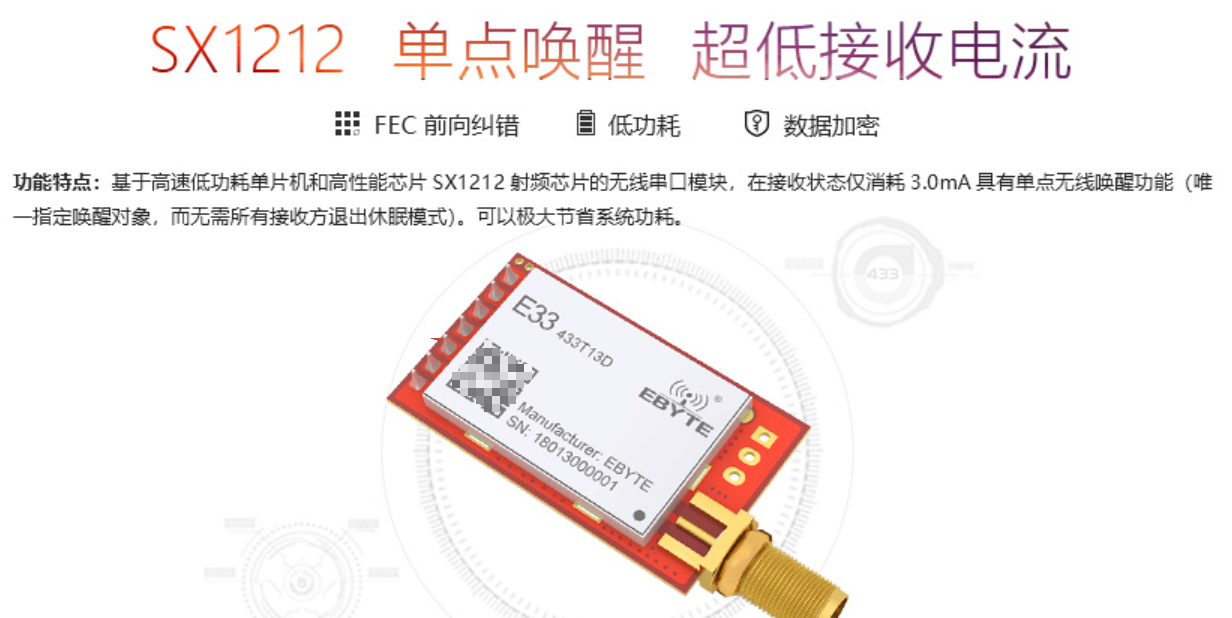

成都億佰特基于SEMTECH公司SX1212射頻芯片所研發的無線串口模塊（UART）——E33-433T13D無線串口模塊具有單點喚醒功能（唯一指定喚醒對象，而無需所有接收方退出休眠模式），支持透明傳輸方式，工作在 425～440.5MHz 頻段（默認433MHz），超低接收電流，支持TTL電平輸出、先進的超窄帶GFSK調制方式，兼容3.3V 不 5V 的 IO 口電壓。
首先該無線模塊有四種工作模式，由引腳M0、M1 設置；詳細情況如下表所示：
模式（0-3） | M0 | M1 | 模式介紹 | 備注 |
0 一般模式 | 0 | 0 | 串口打開，無線打開，透明傳輸 | 接收方必須是模式0、1 |
1 喚醒模式 | 1 | 0 | 串口打開，無線打開； 和模式0唯一區別：數據包發射前，自動增加喚醒碼，這樣才能喚醒工作在模式2的接收方 | 接收方可以是模式0 接收方可以是模式1 接收方可以是模式2 |
2 省電模式 | 0 | 1 | 串口接收關閉，無線處于空中喚醒模式，收到無線數據后，打開串口發出數據。 | 發射方必須模式1 該模式下不能發射 |
3 休眠模式 | 1 | 1 | 模塊進入休眠，可以接收參數設置命令 | 詳見工作參數詳解 |
*** 用戶可以將M0、M1進行高低電平組合，確定模塊工作模式?？墒褂肕CU的2個GPIO來控制模式切換；當改變M0、M1后：模塊空閑，1ms后，即可按照新的模式開始工作；若模塊有串口數據尚未通過無線發射完畢，則發射完畢后，才能進入新的工作模式；若模塊收到無線數據后并通過串口向外發出數據，則需要發完后才能進入新的工作模式；所以模式切換只能在AUX輸出1的時候有效，否則會延遲切換。
（例如：在模式0或模式1下，用戶連續輸入大量數據，并同時進行模式切換，此時的切換模式操作是無效的；模塊會將所有用戶數據處理完畢后，才進行新的模式檢測；所以一般建議為：檢測AUX引腳輸出狀態，等待AUX輸出高電平后2ms再進行切換。)
*** 當無線模塊從其他模式被切換到休眠模式時，如果有數據尚未處理完畢；模塊會將這些數據（包括收和發）處理完畢后，才能進入休眠模式。這個特征可以用于快速休眠，從而節省功耗；
（例如：發射模塊工作在模式0，用戶發起串口數據“12345”，然后不必等待AUX引腳空閑（高電平），可以直接切換到休眠模式，并將用戶主MCU立即休眠，模塊會自動將用戶數據全部通過無線發出后，1ms內自動進入休眠；從而節省MCU的工作時間，降低功耗。）
*** 同上理，任何模式切換，都可以利用這個特征，模塊處理完當前模式事件后，在1ms內，會自動進入新的模式；從而省去了用戶查詢AUX的工作，且能達到快速切換的目的；例如從發射模式切換到接收模式；用戶MCU也可以在模式切換前提前進入休眠，使用外部中斷功能來獲取AUX變化，從而進行模式切換。
(此操作方式是非常靈活而高效的，完全按照用戶MCU的操作方便性而設計，并可以盡可能降低整個系統的工作負荷，提高系統效率，降低功耗。)
類型 | 當M0 = 0，M1 = 1時，模塊工作在休眠模式 |
發射 | 模塊處于休眠狀態，串口被關閉，無法接收來自外部MCU的串口數據，所以該模式不具有無線發射功能。 |
接收 | 在休眠下，要求發射方必須工作在喚醒狀態；定時監聽喚醒碼，一旦收到有效的喚醒碼后，模塊將持續處于接收狀態，并等待整個有效數據包接收完畢； 然后AUX輸出低電平，延遲5ms后，打開串口將收到的無線數據通過TXD發出，完畢后將AUX輸出高電平； 無線模塊繼續進入“休眠 - 監聽”的工作狀態（polling）； 通過設置不同的喚醒時間，模塊具有不同的接收響應延遲（最長2s）和平均功耗（最小30uA）；用戶需要在通訊延遲時間和平均功耗之間取得一個平衡點。 |
隨著計算機技術和微電子技術的迅速發展，嵌入式系統物聯網應用領域越來越廣泛。節能是全球化的熱潮，如計算機里的許多芯片過去用5V供電，現在用3.3V、1.8V，并提出了綠色系統低功耗模塊的概念。很多廠商很注重微控制器的低功耗問題。電路與系統的低功耗設計一直都是電子工程技術人員設計時需要考慮的重要因素。而單點喚醒就是是一個非常重要的指標，它可以極大節省系統功耗，在未來的低功耗應用領域一定能有更好的未來。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
