前文小編介紹了什么是空中喚醒技術以及空中喚醒功能WOR模式機制，詳細介紹了什么是WOR空中喚醒技術和WOR模式機制解析。本文將詳細介紹什么是單點喚醒以及無線模塊單點喚醒功能機制詳解。
然而上述的WOR方式在同信道下前導碼會被所有設備無差別識別，導致范圍內所有的設備全部被喚醒，直到發送端發送完數據才能再次進入深度睡眠模式。為了解決這一難題，E330-400T13S無線模塊提出了單點喚醒功能來解決這個問題。
單點喚醒技術是一種在系統休眠模式中，能夠唯一指定喚醒對象的低功耗管理技術。無線模塊單點喚醒功能則通過精確控制喚醒信號，確保只有目標設備被喚醒，從而極大節省了系統功耗。
單點喚醒技術依賴于精確的信號處理和同步機制。發送端在需要喚醒目標設備時，會發送包含特定喚醒信號（如目標地址或ID）的數據包。接收端則周期性地從休眠模式中喚醒，監聽網絡中的喚醒信號。當接收到與自己匹配的喚醒信號時，接收端會從休眠狀態喚醒并進入正常工作狀態；若未接收到匹配信號，則繼續進入休眠狀態，等待下一次喚醒周期。

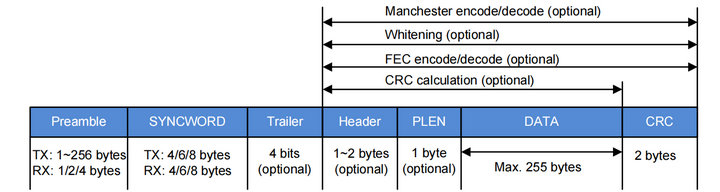

與上述的WOR方式不同，單點喚醒在喚醒時不會持續喚醒非目標設備，E330-400T13S無線模塊采用FSK/GFSK調制，故其封包和LoRa模塊有所不同，最重要的是FSK/GFSK具有同步字（SYNCWORD）過濾機制。將地址設置為同步字，當同步字不一樣時數據會直接被硬件過濾導致無法通信。
單點喚醒不再采用LoRa發送很長的前導碼，因?yàn)樵谕恍诺老掳l(fā)送前導碼一定會喚醒同類型的所有設備，且會保持喚醒狀態，導致整個網絡雖然不應該接收數據，但卻一直被強制性的喚醒進入接收模式。
無線模塊單點喚醒功能在此點上做出了優化，選擇使用“短前導碼+同步字+ 0（DATA）形式”的短封包取代很長的前導碼，如下圖所示，短封包發送時間也應是大于一個WOR周期。
不同之處在于，單點喚醒利用了硬件同步字過濾的功能：
· 當同步字不同時，直接丟棄后續數據并進入休眠模式，等待下個周期進入接收模式；
· 當同步字相同時，會自動延長接收時間，直到接收完整包數據。

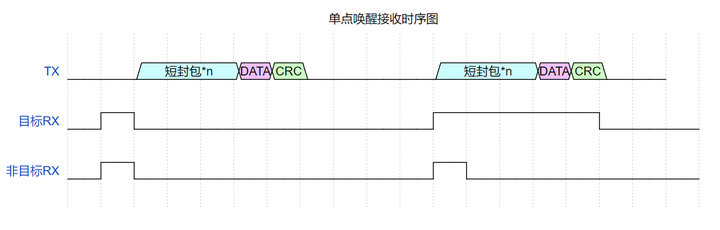

如上圖時序圖所示：
當發送端發送的同步字和接收端相同時，接收端表現與LoRa模塊的WOR喚醒是一致的；
但當發射端發送的同步字與接收端不同時，接收端會立刻再次進入休眠模式，直到下個周期再次進入接收模式才能接收到其他的數據。
盡可能休眠，最大限度降低功耗，節點能盡可能及時地收發無線數據，空中喚醒做到了。如果說低功耗為無線模塊產品插上了想象的翅膀，空中喚醒功能則使想象成真。
