在電源模塊電池供電的微控制器應用中，節約能源至關重要。通過減少電流消耗，來減少電池充電次數和更換時間。微控制器軟件設計應遵循以下原則，以減少當前的消耗:
利用低能量外圍設備
關閉未使用的模塊/外圍設備
禁用時鐘到未使用的模塊/外圍設備
減小時鐘頻率
操作電壓降低
優化代碼
節約能源最有效的方法就是盡可能少的在活動模式下花費時間。
五種定制的能量模式允許微控制器在任何給定的時間內運行在能量最優狀態。
所有的外圍設備都是基于能源消耗而建立的，并可在各種能源模式下使用。只要有可能，選擇適當?shù)耐鈬O(shè)備，讓它在CPU休眠(或執行其他任務)的同時進行工作。
幾個例子:
使用RTC并睡覺，而不是等待某種循環
使用DMA在內存和U(S)之間傳輸數據
使用低能量傳感器接口(LESENSE)監控傳感器，而不是喚醒和輪詢
在每個微控制器應用程序的任何給定時間，都有不使用的模塊/外圍設備。把這些關掉，節省能源。這也適用于CPU本身。如果核心是空閑的(例如等待數據接收)，則可以關閉它并保存能量。這是不同的EFM32能量模式的主要特征之一。當禁用外圍設備時，記得要考慮啟動和停止條件。例如，如果完全關閉，ADC需要一些時間預熱，才能啟動轉換。同樣，應該允許在進度上進行USART同步傳輸。這樣，接收器的移位寄存器就不會處于不確定狀態。
即使一個模塊/外圍設備被禁用(例如，TIMER0停止)，如果它的時鐘正在運行，該模塊中的各種電路仍然會消耗能量。因此，關閉所有未使用模塊的時鐘是很重要的。
電流以時鐘頻率繪制刻度。一般來說，某個任務或外圍設備應該以盡可能低的頻率運行。
例如，如果一個計時器每隔幾毫秒就請求中斷，那么它應該被鎖定在幾個kHz而不是幾個MHz。這很容易通過CMU中的預縮放功能實現。同樣，對于CPU頻率選擇的一種方法是，它應該如此低，以至于CPU不會空閑(應該添加一些空白)。然而，在許多情況下，最好快速完成當前任務，然后進入合適的能源模式，直到必須處理新任務。
通過降低工作電壓，能耗進一步降低。微控制器的Gecko系列可以在低電壓下運行。每個設備的數據表中都有絕對的最小值
優化代碼通常會通過提高程序的速度和效率來降低能耗。
一個更快的程序在主動模式中花費的時間更少，而在一個更高效的程序中，每一個任務執行的指令都更少。優化代碼的一種簡單方法是在發布模式中以最高的優化設置而不是在調試模式下構建它。

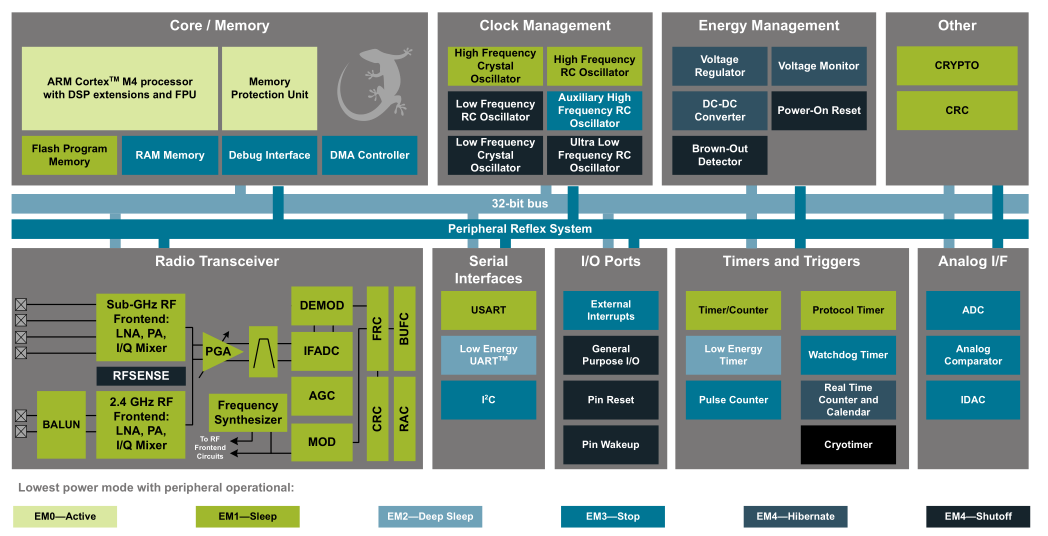

CPU活動和外圍設備和時鐘的可用性在每一種能源模式中都是不同的。下面將簡要討論這些問題。EFR32提供的功能使得配置低能耗的外圍設備和在能源模式之間切換變得更加容易。
下面我們來看看幾種模式：
這是默認模式。在這種模式下，CPU獲取并執行來自flash或RAM的指令，所有外圍設備都可能被啟用，運行功耗僅為 63 μA/MHz
在睡眠模式下，CPU的時鐘被禁用。所有外圍設備，以及RAM和flash都是可用的。通過使用外圍反射系統(PRS)和DMA，可以實現多個操作的自動執行。例如，計時器可能會在常規間隔觸發ADC轉換。當轉換完成時，結果被DMA移動到RAM。當執行了給定數量的轉換時，DMA可能請求并中斷來喚醒CPU。通過執行“等待中斷(WFI)”來輸入睡眠模式或“等待事件(WFE)”指令。使用函數EMU_EnterEM1()進入睡眠模式
在深度睡眠模式下，沒有高頻振蕩器運行，這意味著只有異步和低頻外圍設備可用。這種模式進一步提高了能源效率，同時仍然允許一系列活動，包括使用:
低能量傳感器接口(LESENSE)監控傳感器，
液晶顯示器驅動液晶顯示器，
接收或傳輸一個字節數據的LEUART，
執行地址匹配檢查，
RTC在程序編碼后喚醒CPU，
模擬比較器(ACMP)，將電壓與編程閾值進行比較
一個GPIO來檢查I / O線上的轉換。
深度睡眠模式是在系統控制寄存器(SCR)中首先設置睡眠深度，然后執行“等待中斷(WFI)”或“等待事件(WFE)””指令。使用函數EMU_EnterEM2()進入深度睡眠模式
停止模式與深度睡眠模式不同的是，沒有振蕩器(ULFRCO或AUXHFRCO除外)正在運行。模塊/功能，如果出現在設備上，當適當?shù)臅r(shí)鐘源保持活躍時，通常仍然可以在停止模式下使用:
I2C地址
監督
GPIO中斷
脈沖計數器(資金)
低能計時器(LETIMER)
低能量傳感器接口(LESENSE)
實時計數器和日歷(RTCC)
模擬比較器(ACMP)
電壓監控(VMON)
超低能耗定時器/計數器(CRYOTIMER)
溫度傳感器
停止模式與深度睡眠模式相同，只是低頻振蕩器必須手動禁用。
該功能被稱為EFM32的hibernate模式和無線SoC系列1，并使用專用控制寄存器邏輯啟用。將0x2、0x3、0x2、0x3、0x2、0x3、0x2、0x2、0x2、0x2、0x2序列寫入EMU_EM4CTRL寄存器中的EM4ENTRY位字段，在設置EM4STATE位時將該設備放置在hibernate模式中;否則,該設備像往常一樣進入關閉模式。在休眠模式下，大多數外圍設備都關閉以減少泄漏功率。有一些選定的外圍設備可用。系統內存和寄存器不保留值。保留了GPIO PAD狀態和RTCC RAM。從EM4休眠中醒來需要一個重置到系統，返回到EM0活動。休眠模式喚醒是可能的，從相同的關閉模式的權力循環，nRESET，和用戶指定的pin源，以及:
RTCC
CRYOTIMER
監控電源的上升或下降(VMON)
測量定義范圍之外的溫度(TEMPCHANGE)
關閉模式是EFM32系列0,EFM32或無線SoC系列1單片機的最低能量狀態。
電源被關閉到大多數設備，包括內部RAM，所有時鐘都是禁用的。只有恢復邏輯，如果顯式啟用GPIO pad狀態，則保留。從關閉模式中醒來總是需要重置。當重置從RESETn大頭針或通過為這個目的明確啟用的一組特定于設備的引腳之一時，關閉模式下的當前繪制可以低至20na。一些設備可以替代基于pin的喚醒;然而，從這些源中醒來需要一個低頻振蕩器保持激活，增加當前的吸引力。
