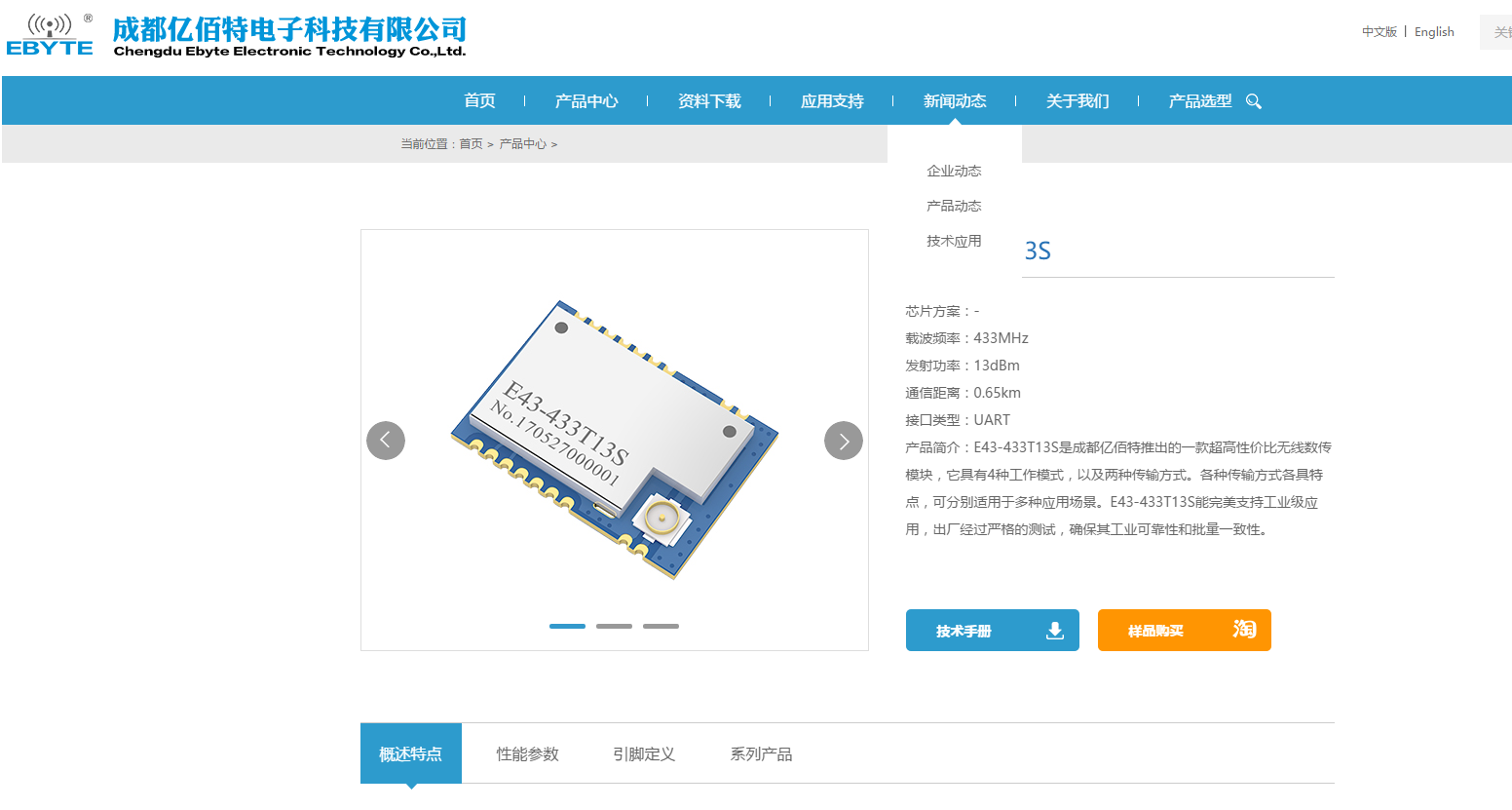

一、E43-433T13S模塊簡介
E43-433T13S是成都億佰特推出的一款超高性價比無線數傳模塊，它具有4種工作模式，以及兩種傳輸方式。各種傳輸方式各具特點，可分別適用于多種應用場景。E43-433T13S能完美支持工業級應用，出廠經過嚴格的測試，確保其工業可靠性和批量一致性。
E43-433T13S支持最大13dBm發射功率，用戶可設置更低輸出功率，從而節省功耗，模塊工作在433MHz頻段，TTL 電平輸出，兼容3.3V的IO 口電壓。
無線模塊具有數據加密和壓縮功能。模塊在空中傳輸?shù)臄?shù)據，具有隨機性，通過嚴密的加解密算法，使得數據截獲失去意義。而數據壓縮功能有概率減小傳輸時間，減小受干擾的概率，提高可靠性和傳輸效率。并且是一款低成本的無線串口收發模塊。
二、E43-433T13S模塊的優勢簡析
1.無線模塊成本低，抗干擾能力強，適合點對點傳輸，以及客戶自定義的組網功能等。
2.功耗控制嚴格，休眠電流低至1uA以下，適用于電池供電等應用場景。
3.模塊支持監聽模式和廣播模式，適應于更多的客戶設計需求。
4.模塊支持定點模式，輕松實現點對點，點對多的應用，并且相互之間不受任何影響。
5.模塊具有RSSI模式，可以檢測環境中同頻段的信號強度值，更有利于客戶自定協議的組網方式。
6.模塊支持串口配置參數，用戶可以使用自己的設備隨時更改模塊的配置信息，并且設定了兩種修改參數的指令，一種修改方式掉電后配置參數會保存，另一種修改方式掉電后配置參數不保存。
7.模塊體積小，采用貼片封裝，方便客戶集成。
8.模塊具有兩種天線接口，一種接口是彈簧天線，另一種接口是IPX接口，方便用戶根據產品實際外觀進行選擇。
三、E43-433T13S模塊的功能分析
1.透?jìng)鞴δ?/span>
模塊處于工作模式0下為透?jìng)鞴δ?，在該功能下，需要兩個模塊參數一致，并且配置為透?jìng)髂Ｊ剑拍苓M(jìn)行通信。

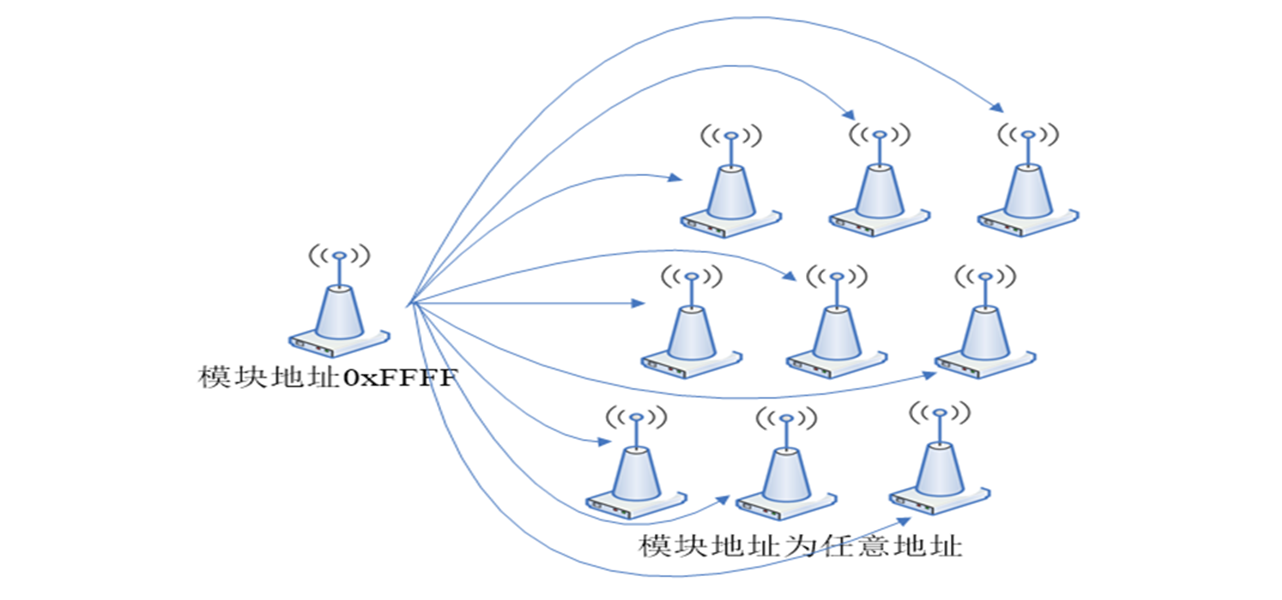

2.廣播功能
廣播功能是指處于同頻段的無線模塊，地址可以不同，地址為0XFFFF的模塊發送，處于這個頻段的所有的模塊都可以接收到地址為0XFFFF模塊發送的消息。
3.監聽功能
監聽功能是指地址為0XFFFF模塊能夠接收不同地址相同信道的模塊間的通信數據。

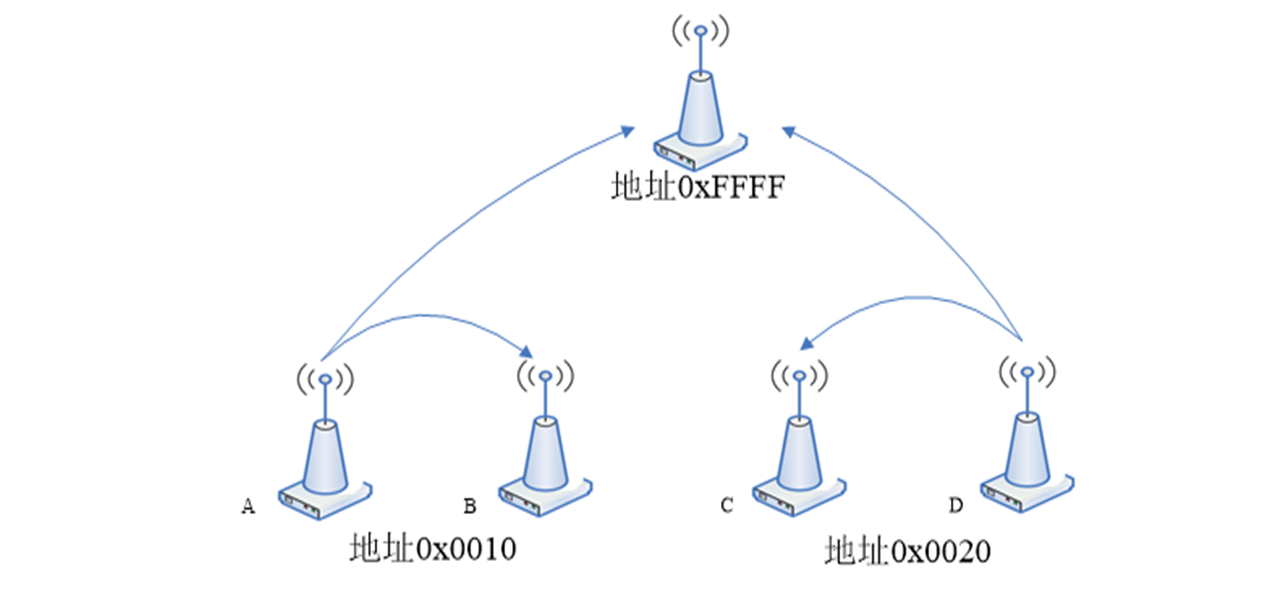

如圖，一對地址為0x0010的AB模塊通信，一對地址為0x0020的CD模塊通信，處于同信道的地址為0xFFFF的模塊可以接收到兩對模塊的通信數據。（前提條件，兩對通信模塊不能同時發送）
4.定點功能
定點功能是指接收模塊處于任意的地址和信道，并且發送和接收模塊都是定點模式，發送端發送的時候加上模塊地址和信道進行數據發送，接收端相同信道和地址的模塊就能夠接收到數據。
如：A模塊地址為0x1010,信道為0x17,B模塊定點發送數據內容x11 0x12 0x13 x014，那么B實際發送的數據內容為0x10 0x10 0x17 0x11 0x12 0x13 x014,A模塊收到后輸出內容為x11 0x12 0x13 x014,也只有地址為0x1010信道為0x17的模塊才能接收。
5.自定義組網
自定義組網有多種方式：

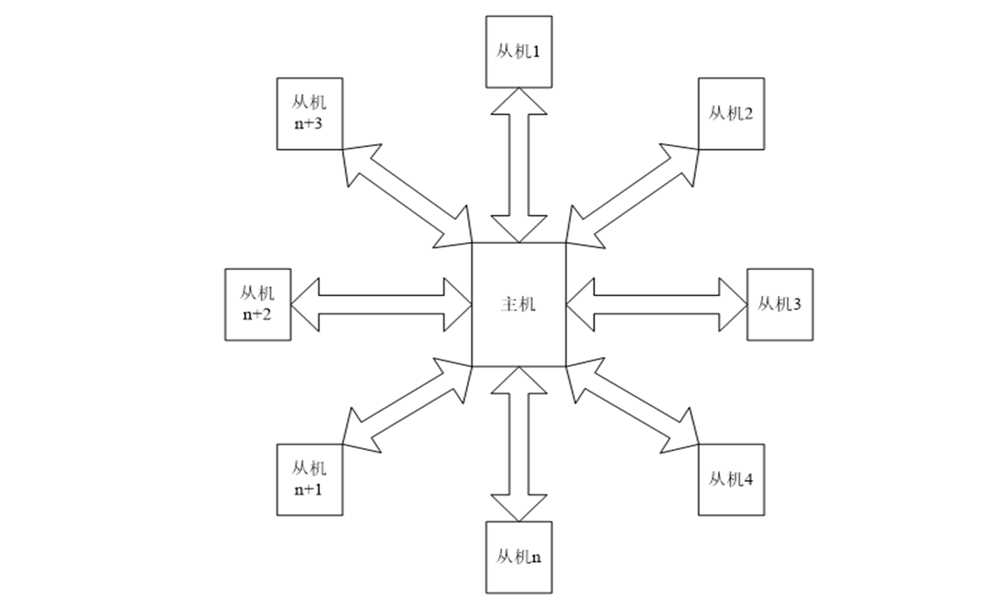

主機輪詢
主機廣播從機分時間片
從機檢測RSSI主動上傳
四、結束語
E43-433T13S模塊的更多使用方法和應用歡迎來電垂詢，公司產品多元化，具體產品我就不一一介紹。成都億佰特電子科技公司是一家專業做無線底層開發的公司，公司的無線產品主要用于其他做產品生產的公司用于二次開發，因此億佰特的無線串口等產品功能集成豐富，并且功耗控制的非常低。億佰特的無線產品比較豐富，有170M、230M、433M、495M、868M、915M、2.4G等頻段的無線模塊，藍牙、WFI類產品也很多，無需用戶開發，直接用串口或者485?就可以進行數據傳輸。產品的內部控制器都是采用進口元器件實現，性能穩定，資源豐富，功耗也低。有興趣的讀者可以去億佰特官網了解下他們的無線產品，有很多值得學習和借鑒的東西，官網網址：http://www.cdebyte.com/。里面也有很多關于STM8L和無線射頻芯片的資料，以及億佰特的產品的功能特性，包括傳幾公里的無線產品以及穿墻能力超強的無線產品。
