MCGS是基于Windows平臺的組態軟件系統，主要用于快速構造和生成上位機監控系統。MCGS還提供了豐富的網絡數據同步、網絡數據庫同步構建等功能，可以幫助你構建分布式監控系統，實現數據的實時共享和遠程監控。以下是MCGS開發調試的一般步驟：
1、安裝MCGS軟件：首先，你需要在你的計算機上安裝MCGS軟件。
2、創建GUI界面：打開MCGS軟件，點擊“新建”按鈕創建一個新的項目。在項目中，你可以創建GUI界面，并選擇需要顯示和控制的圖形、按鈕、輸入框等。
3、配置串口通信：在MCGS軟件中，你可以配置串口通信的參數，包括波特率、數據位、停止位和校驗位等。選擇菜單中的“工具-選項”進入選項設置界面，然后選擇“通訊”選項卡，配置串口的參數。
4、創建虛擬串口（按需選擇）：在某些情況下，你可能需要?jiǎng)?chuàng)建一個虛擬串口來模擬真實的串口設備。在MCGS軟件中，選擇菜單中的“工具-選項”進入選項設置界面，然后選擇“通訊”選項卡，點擊“添加”按鈕創建一個新的虛擬串口。然后，你需要配置虛擬串口的參數，包括IP地址、端口號等。
5、啟動虛擬串口（按需選擇）：在完成虛擬串口的配置后，你可以點擊“啟動”按鈕來啟動虛擬串口。
6、與外部設備通信：在外部設備上，你需要配置指定的IP地址和端口號，以便與MCGS虛擬串口進行通信。
7、調試和測試：在配置好串口和虛擬串口后，你可以開始調試和測試你的系統。你可以使用MCGS提供的各種工具和功能來檢查系統的運行狀態，查看數據的傳輸和處理情況，以及測試系統的功能和性能。
MCGS在開發調試過程中，你可能會遇到各種問題，如通信故障、數據錯誤、界面顯示問題等。相關問題可以參考MCGS的官方文檔、教程和示例代碼，也可以尋求社區和論壇的幫助。本文將介紹TCP服務器虛擬串口工具的MCGS開發調試教程。

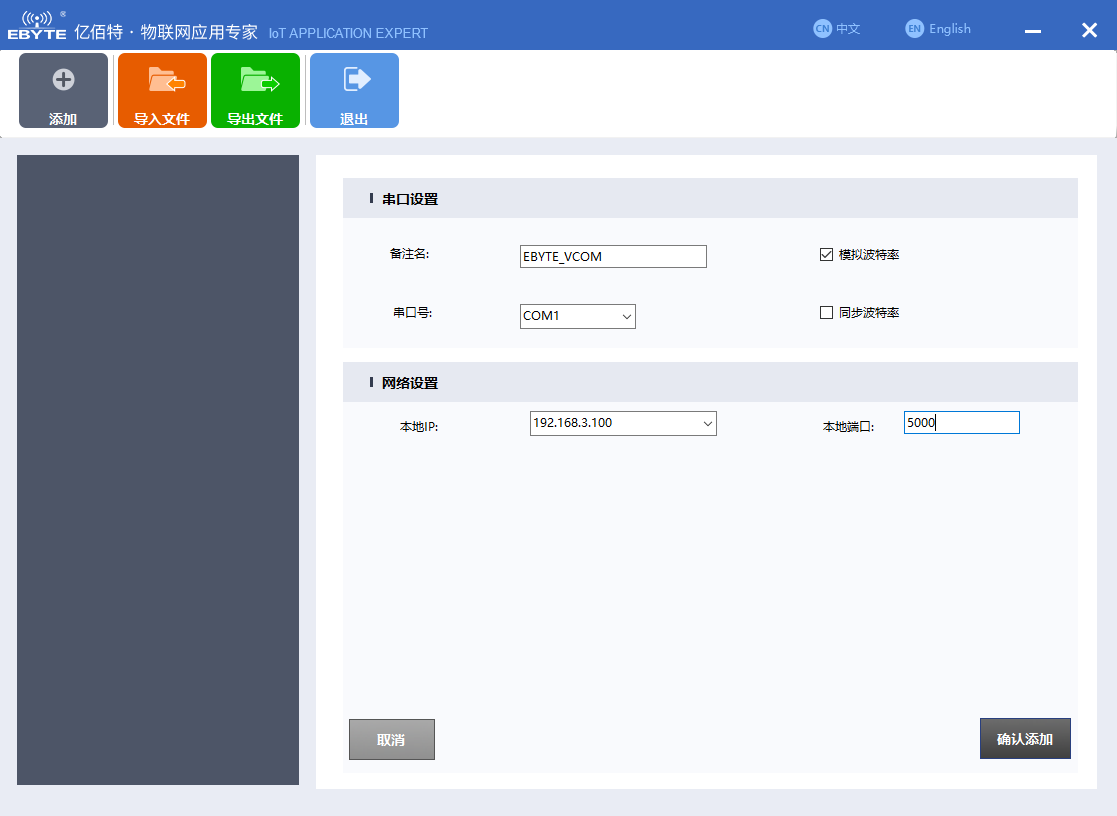

虛擬串口的方式不同，虛擬從機的連接方式也就不同，利用虛擬串口的TCP服務器模式虛擬串口1（COM1）如下：

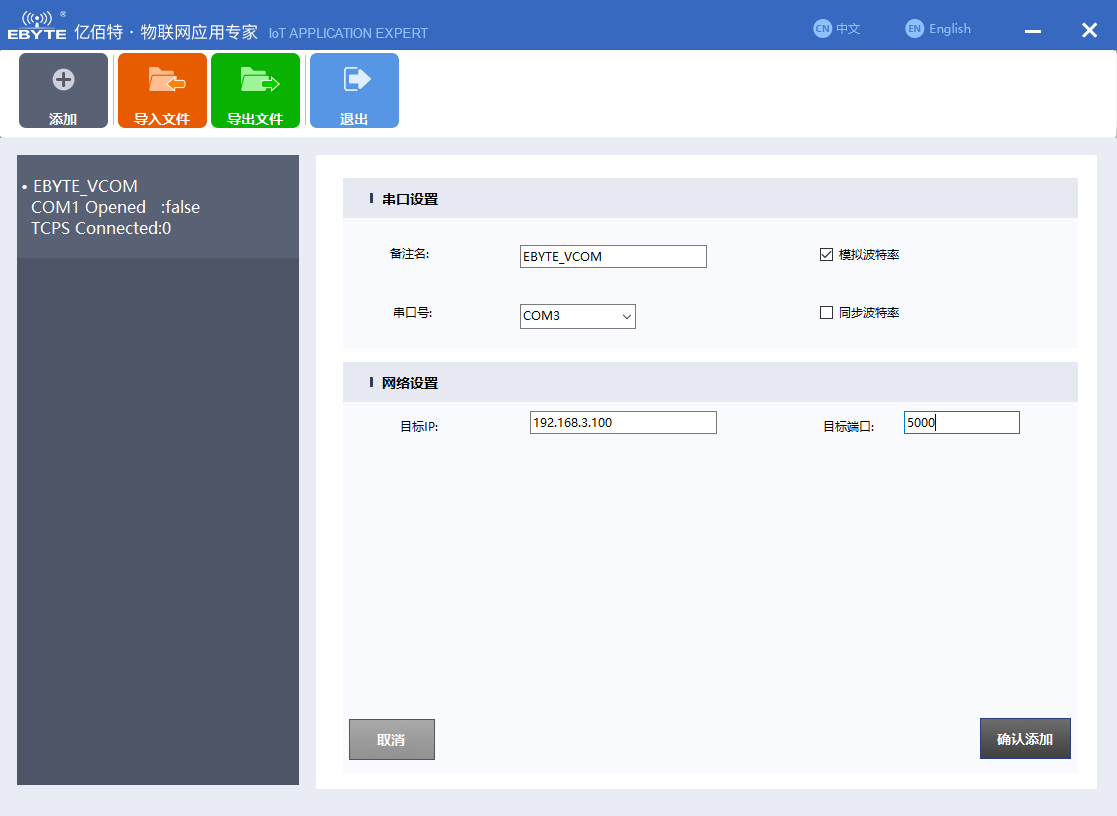

MCGS配置不用修改，只需配置仿真從機，由于Modbus Slave不支持TCP客戶端使用Modbus RTU協議通訊R，因此需要在客戶端模式虛擬串口10（COM10），讓虛擬串口工具自連接。

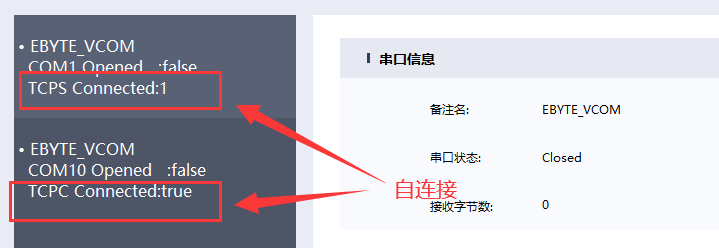

利用TCP服務器與客戶端的自連接，我就可以全程使用串口且使用RTU協議進行數據收發；

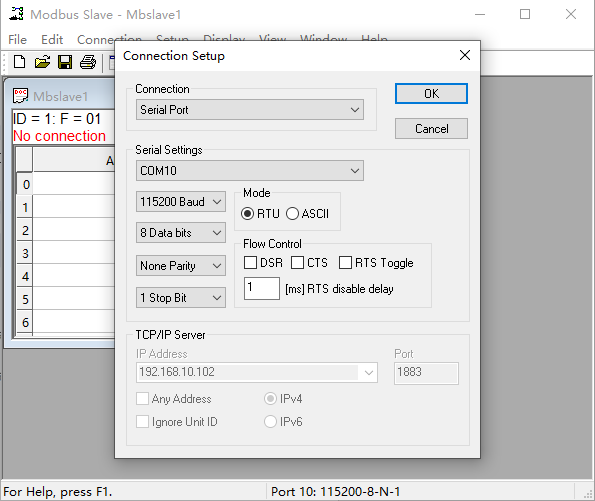

修改從機連接方式為“Serial Port”，并選擇串口10，兩個虛擬串口的波特率參數可以不同，串口和串口之間通過TCP協議進行轉發；

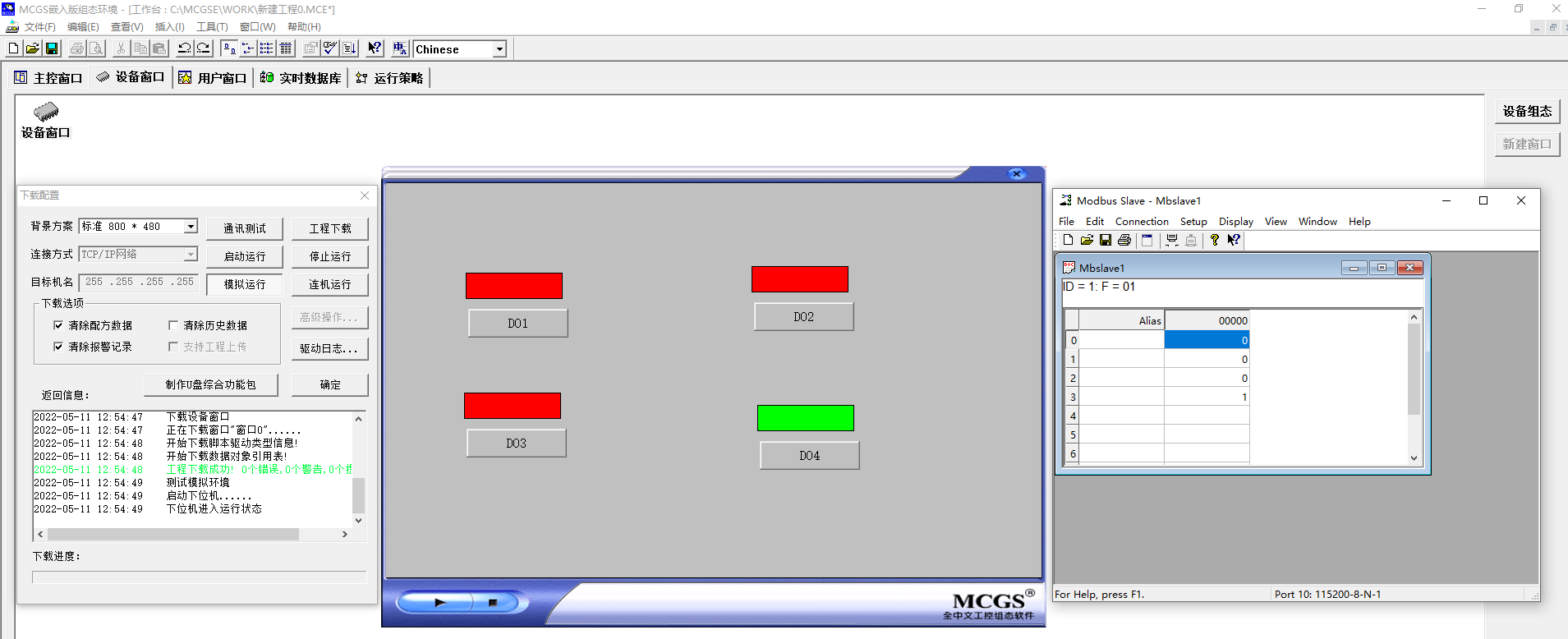

仿真屏幕控制仿真設備的第四路輸出；

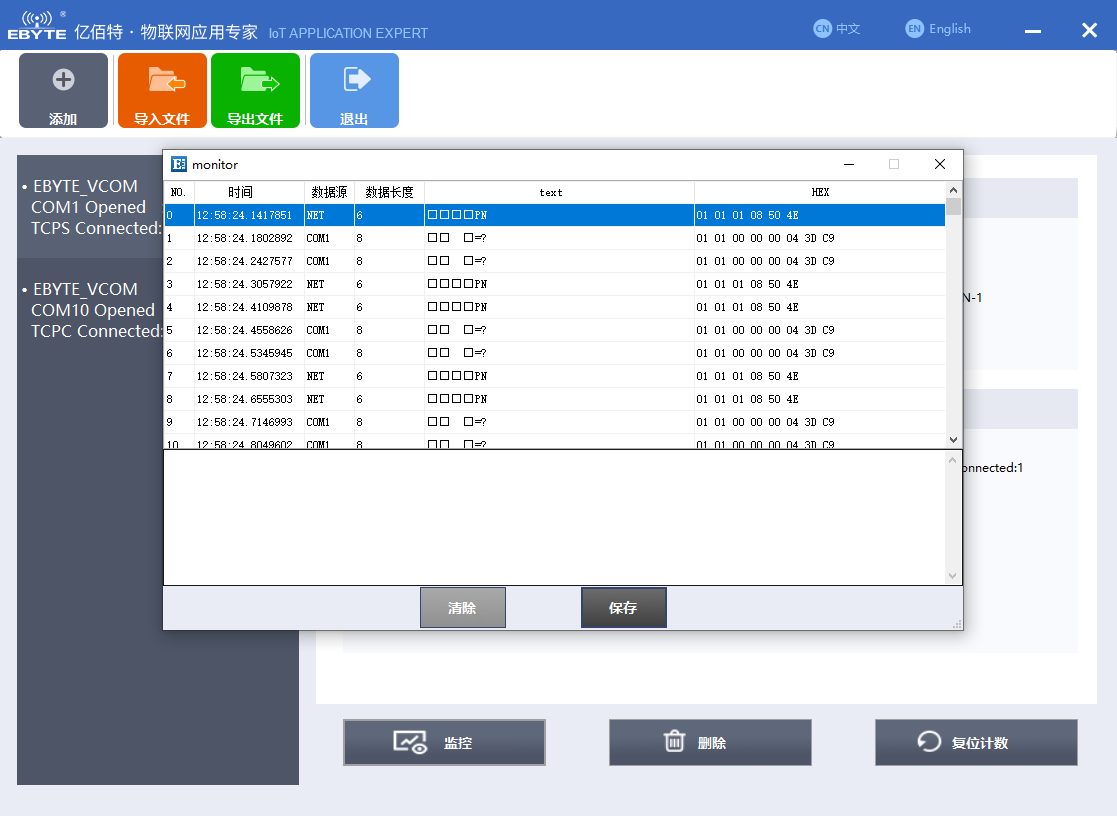

該虛擬串口工具支持?jǐn)?shù)據監控，使能監控，記錄收發情況如下：
也可以利用虛擬串口工具UDP模式實現以上功能，方法基本相同不再贅述；
