PLC又叫做可編程邏輯控制器，是一種專門為在工業環境下應用而設計的數字運算操作電子系統。PLC采用一種可編程的存儲器，在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，并通過數字式或模擬式的輸入輸出來控制各種類型的機械設備或生產過程。MCGS組態屏通過數傳電臺實現PLC設備的遠程控制具有實時監控與控制、數據采集與處理、故障報警與診斷等作用，并具備遠程訪問與控制、高效數據傳輸、擴展性強、易于維護與升級和提高安全性等優勢。本文將介紹MCGS組態屏通過E90-DTU數傳電臺實現PLC遠程控制案例教程：
通過使用成都億佰特電子科技有限公司開發的E90-DTU(230SL30-ETH)_V2.0結合E90-DTU(230SL30)實現串口屏遠程控制PLC。
昆侖通態（MCGS）-TPC7062(TX)串口控制屏；
施耐德TM221系列PLC；
交流電源線若干；
R485接口通訊電纜若干；
DC 12V2A以上電源模塊*2；
E90-DTU(230SL30-ETH)_V2.0；
E90-DTU(230SL30)；
TX-230吸盤天線*2；
MCGS嵌入版組態軟件，通過昆侖通態官網自行下載；
EcoStruxure Machine Expert – Basic，可在施耐德官網自行下載注冊；

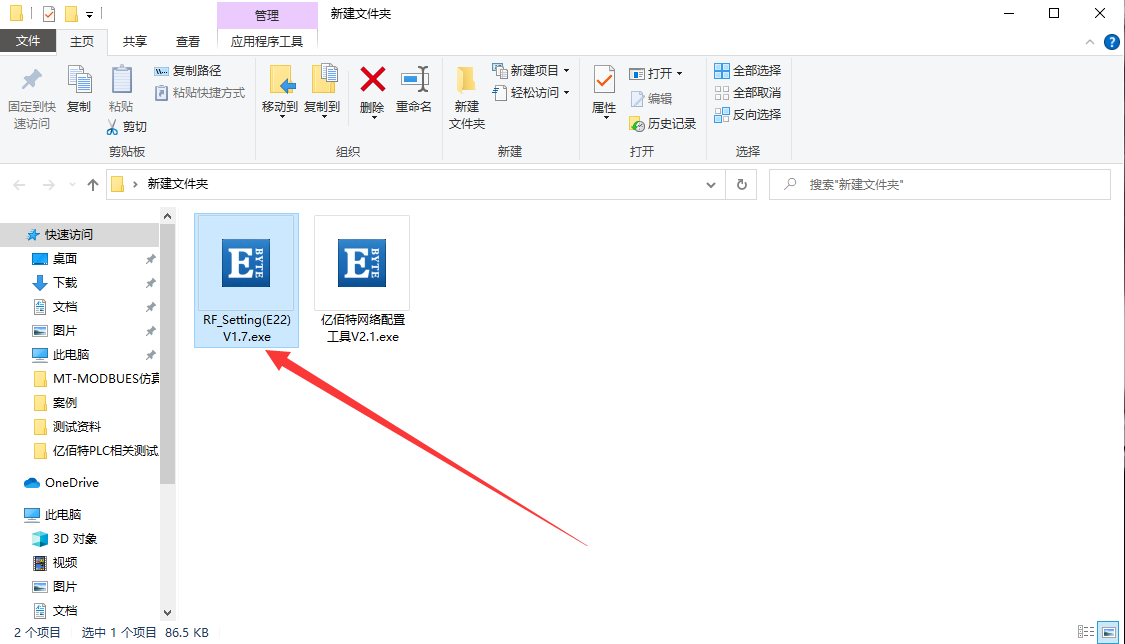

RF_Setting(E22) V1.7上位機，可在億佰特E90-DTU(230SL30)產品介紹的“相關下載”獲??；

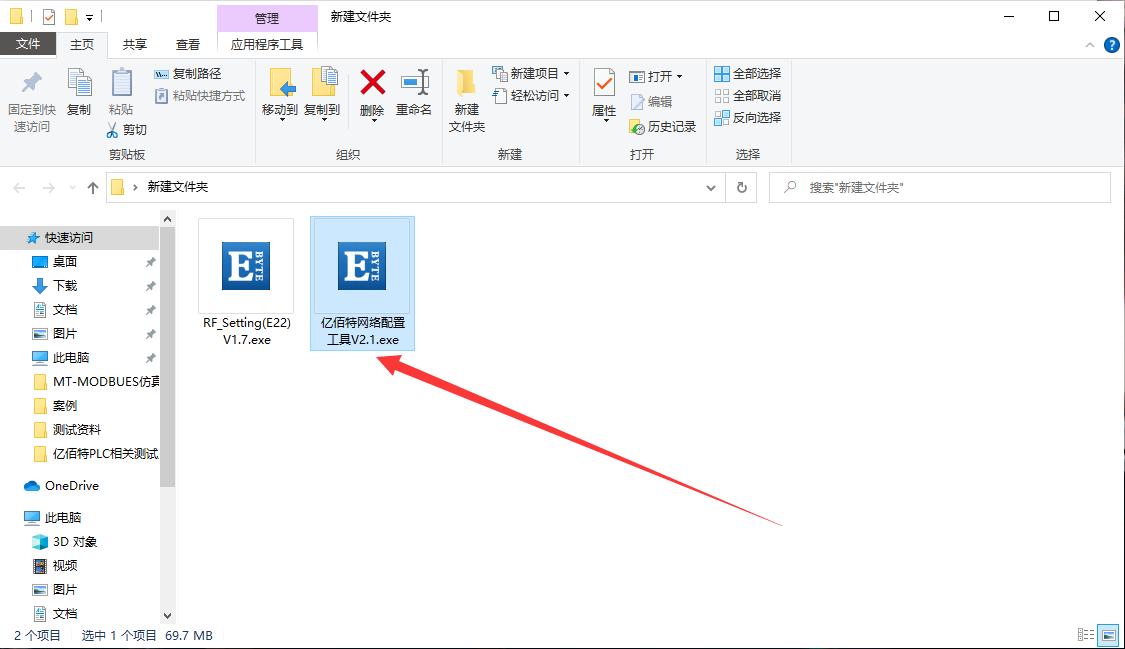

億佰特網絡配置工具，可在億佰特E90-DTU(230SL30-ETH)_V2.0產品介紹的“相關下載”獲取；

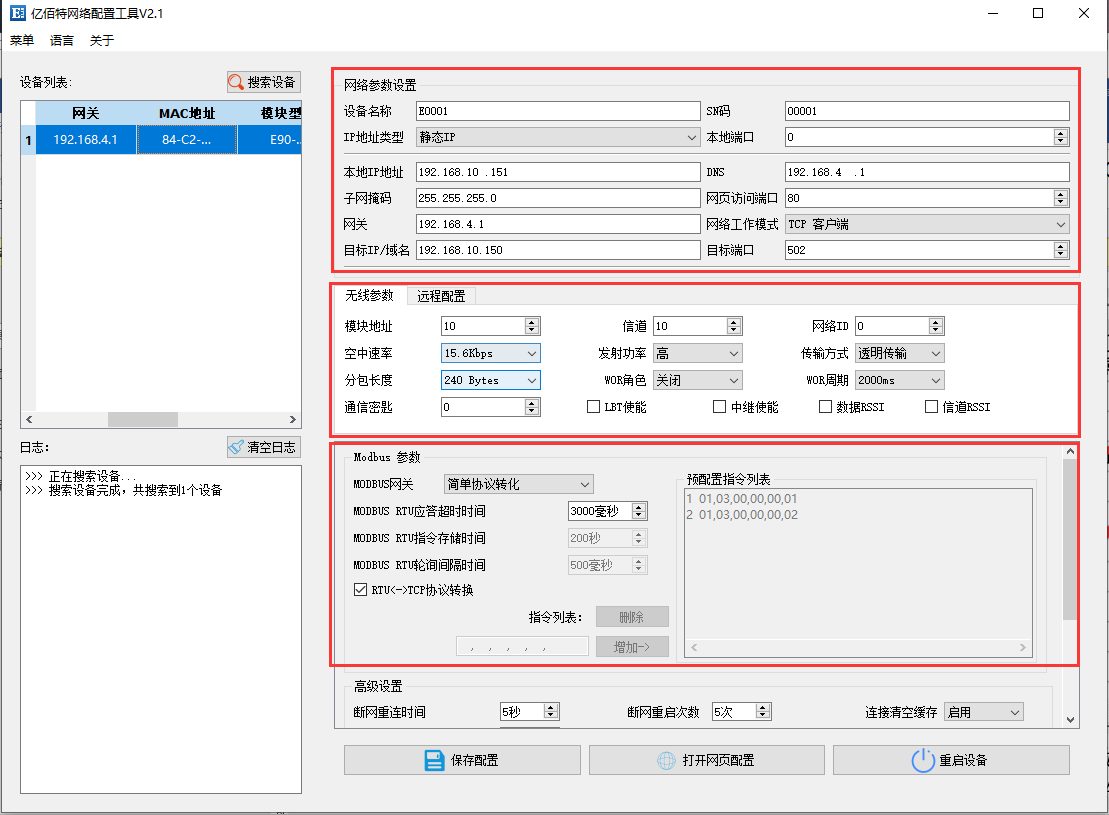

使用上位機配置E90-DTU(230SL30-ETH)_V2.0的網路參數、無線參數、Modbus網關功能等參數，如下圖所示：
配置本機的IP參數，與PLC保持同一網段且IP不同，配置無線參數，根據距離配置空速，距離較遠應當降低空速，記住當前配置模塊地址（10）與信道（10），此處需要使用到協議轉換的功能，因此需要打開“簡單協議轉換“。

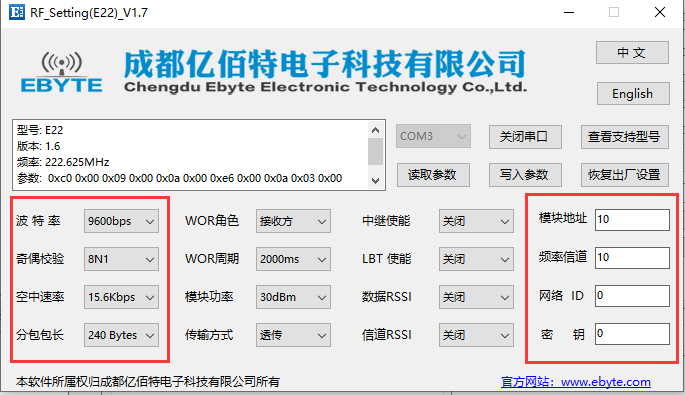

使用上位機配置E90-DTU(230SL30)型號 lora無線數傳電臺的波特率、無線等參數，如下圖所示：

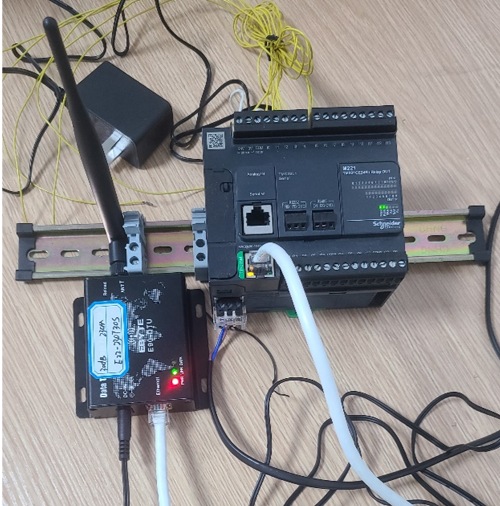

配置完成后將E90-DTU(230SL30-ETH)_V2.0以太網無線數傳網關接入PLC，如下圖所示：

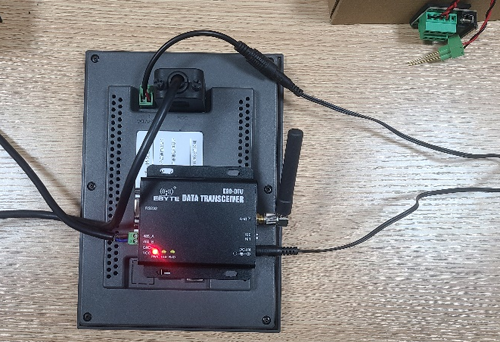

配置完成后將E90-DTU(230SL30)接入串口屏，如下圖所示：

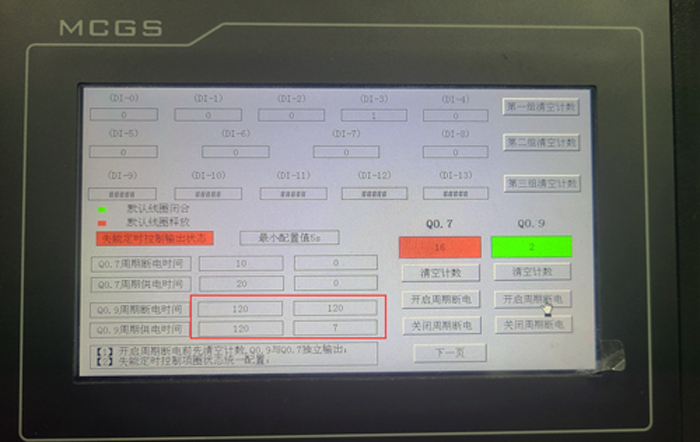

通過串口屏讀取PLC數據：

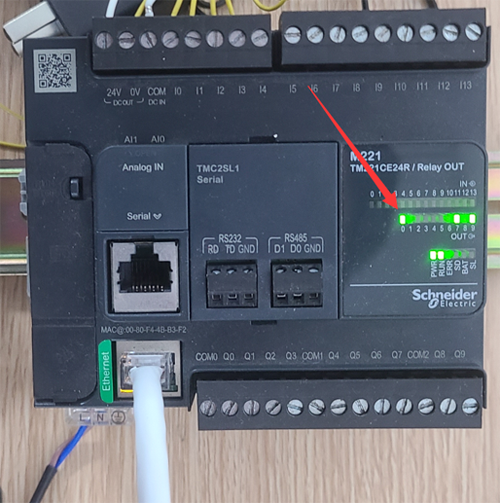

通過串口屏控制PLC繼電器輸出：
