在之前的億佰特技術文章中，我們簡單介紹了利用JavaScript（ECMAScript 5）腳本解析Alink JSON實現Modbus協議采集RTU設備，本文將利用“功能定義”通過“READ_R”的不同“枚舉值”實現多臺Modbus從機設備的寄存器采集。
這次我們使用真實的RTU進行開發，一臺MA01-AXCX4040用于采集DI上傳，一臺GPS設備上傳NMEA0183協議的RMC定位字符串?dāng)?shù)據。
手動發送數據過于麻煩，若采用云平臺腳本自動發送對于PLC工程師比較陌生，這里小編將結合“MQTT模式”與串口服務器的“主動上報網關”實現物模型的數據自動更新。
一臺串口服務器，用于連接MQTT服務器和主動輪詢RTU設備并上報服務器；
一臺MA01-AXCX4040遠程IO聯網模塊（標準Modbus RTU設備），響應主機請求（上報DI狀態）；
表1 MA01-AXCX4040部分寄存器描述
功能描述 | 寄存器類型 | 寄存器 | 數量 | 支持功能碼 |
干接點采集 | 離散量輸入 | 0x0000 | 4 | 0x02 |
開關量輸出 | 線圈 | 0x0000 | 4 | 0x01、0x05、0x0F |
Modbus地址 | 保持寄存器 | 0x07e8 | 1 | 0x03、0x06、0x10 |
一臺支持Modbus RTU協議的GPS采集模塊，通過讀取保持寄存器值顯示當前定位信息（字節序：大端，字序：大端）共計70字節字符串；
表2 GPS定位模塊部分寄存器描述
功能描述 | 寄存器類型 | 寄存器 | 數量 | 支持功能碼 |
RMC數據 | 保持寄存器 | 0x0005 | 35 （70字節大端字符） | 0x02 |
Modbus地址 | 保持寄存器 | 0x0002 | 1 | 0x03、0x06、0x10 |
保證設備供電與正確接入互聯網，將采用阿里云MQTT服務器實現遠程采集控制，因此無法在局域網中實現該功能。
參考之前的文章《利用云平臺腳本解析連接物模型（一）》，這里我就不再說明如何配置。
這里我就利用上次創建的設備修改“JavaScript腳本”和“功能定義”實現本文功能，不在額外的創建新設備。

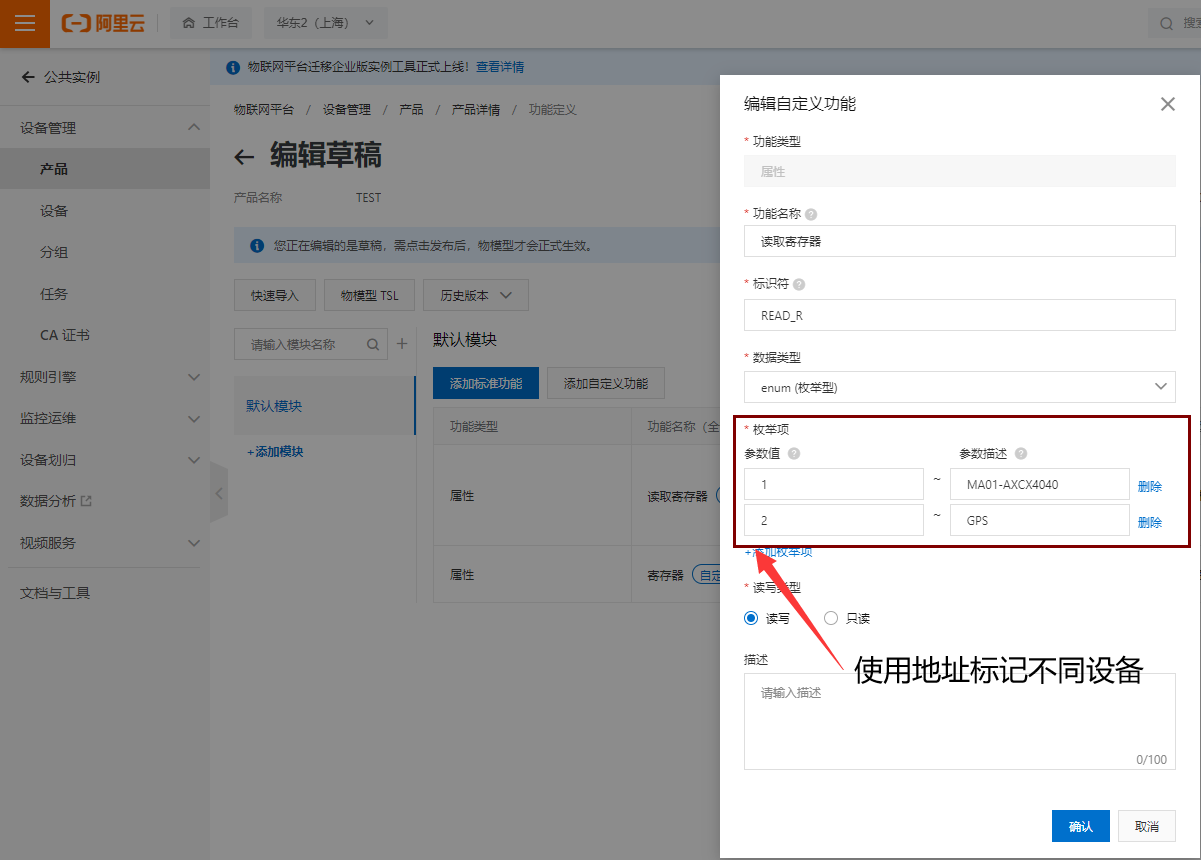

修改原有的“讀取寄存器”配置，增加枚舉描述和枚舉值，這個值會在腳本中使用并且會作為指令的地址位使用，不可隨意定義。

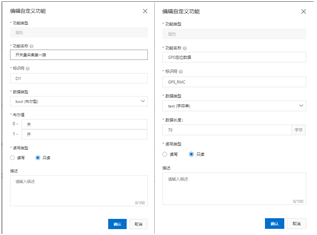

添加ME31-AXCX4040相關功能定義“開關量采集第一路”，以類似方法可以定義其余三路開關量采集與開關量輸出反饋；
添加GPS相關功能定義“GPS定位數據”，使用字符串，長度限制70字節（可以不限制）；
筆者僅學習過C語言，對于腳本語言并不了解，所有使用腳本函數均是修改阿里云教程和在W3SCHOOL中查詢得到，若有更簡單的字符串解析函數，以你為準。我這只是提供一種方法，不一定為最優解。
/*此函數將設備上報數據轉換為Alink JSON物模型數據。*/
function rawDataToProtocol(bytes) {
? ?/*將設備上報的原始數據轉換為數組。其中bytes對象中存儲著設備上報原始數據。*/
? ?var uint8Array = new Uint8Array(bytes.length);
? ?for (var i = 0; i < bytes.length; i++) {
? ? ? ?uint8Array[i] = bytes[i] & 0xff;
? ?}
? ?var params = {}; ? ? ? ? ? ? ? ? ? ? ? ? ? ?// 定義屬性存放對象。
? ?var jsonMap = { }; ? ? ? ? ? ? ? ? ? ? ? ? ? // 定義模擬Alink數據報對象。
? ?/*填寫Alink數據報協議頭部分。*/
? ?jsonMap['version'] = ALINK_VERSION; ? ? ? ? // Alink 協議版本號。
? ?jsonMap['id'] = ALINK_ID; ? ? ? ? ? ? ? ? ? // 消息ID。
? ?jsonMap['method'] = ALINK_PROP_POST_METHOD; // 設備上行數據方法：設備屬性上報。
? ?/*填寫Alink數據報屬性部分。*/
? ?//ME31-AXCX4040:01020100
? ?//GPS:020346(70字節數據:$GNRMC,072905.00,A,3640.46260,N,11707.54950,E,000.0,000.0,050119,OK*20)2字節CRC
? ?if(uint8Array[0]==0x01){
? ? ? ?switch(uint8Array[3]){
? ? ? ? ? ?case 0x00: params['DI1']=0;break;
? ? ? ? ? ?case 0x01: params['DI1']=1;break;
? ? ? ?}
? ?}else if(uint8Array[0]==0x02){
? ? ? ?var rmc_str="";
? ? ? ?var count;
? ? ? ?for(count=3;count
//從最后插入數字轉字符，累計處理70次，得到GPS-RMC字符串
? ? ? ? ? ?rmc_str=rmc_str.concat(String.fromCharCode(uint8Array[count]));
? ? ? ?}
? ? ? ?params['GPS_RMC']=rmc_str;
? ?}
? ?jsonMap['params'] = params; ? ? ? ? ? ? ? ? // 將參數打包到數據幀中。
? ?return jsonMap; ? ? ? ? ? ? ? ? ? ? ? ? ? ? // 返回結果會發送給物聯網平臺。
}
根據Modbus地址編碼平臺下發指令，如下所示：
/*此函數實現由物聯網平臺下發數據轉換為設備能識別的16進制數。*/
function protocolToRawData(json)
{
? ?var method = json['method'];
? ?var id = json['id'];
? ?var version = json['version'];
? ?var payloadArray = [];
? ?if (method == ALINK_PROP_SET_METHOD) ? ?// 接收來自物聯網平臺的“設置設備屬性”的命令。
? ?{
? ? ? ?var send_params = json['params'];
? ? ? ?var prop_cur = send_params['READ_R']; ? // 將設置的具體值抽取出來。
? ? ? ?//按照自定義協議格式拼接rawdata。
? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(prop_cur));
? ? ? ?if(prop_cur == 1){
? ? ? ? ? ?//添加查詢ME31-AXCX4040第一路指令
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0x02));
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0x00));
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0x00));
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0x00));
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0x01));
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0xB9));
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0xCA));
? ? ? ?}else if(prop_cur == 2){
? ? ? ? ? ?//添加查詢GPS-RMC字符串
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0x03));
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0x00));
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0x05));
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0x00));
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0x23));
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0x14));
? ? ? ? ? ?payloadArray = payloadArray.concat(buffer_uint8(0x21));
? ? ? ?}
? ?}
? ?return payloadArray; ? ?// 返回時，將數據發送至設備端。
}
ME31-AXAX4040上報數據解析；

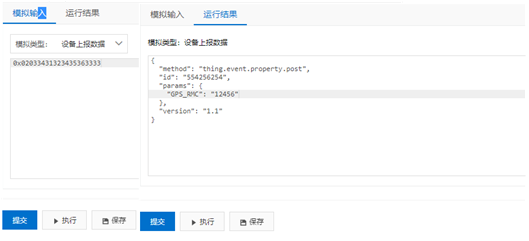

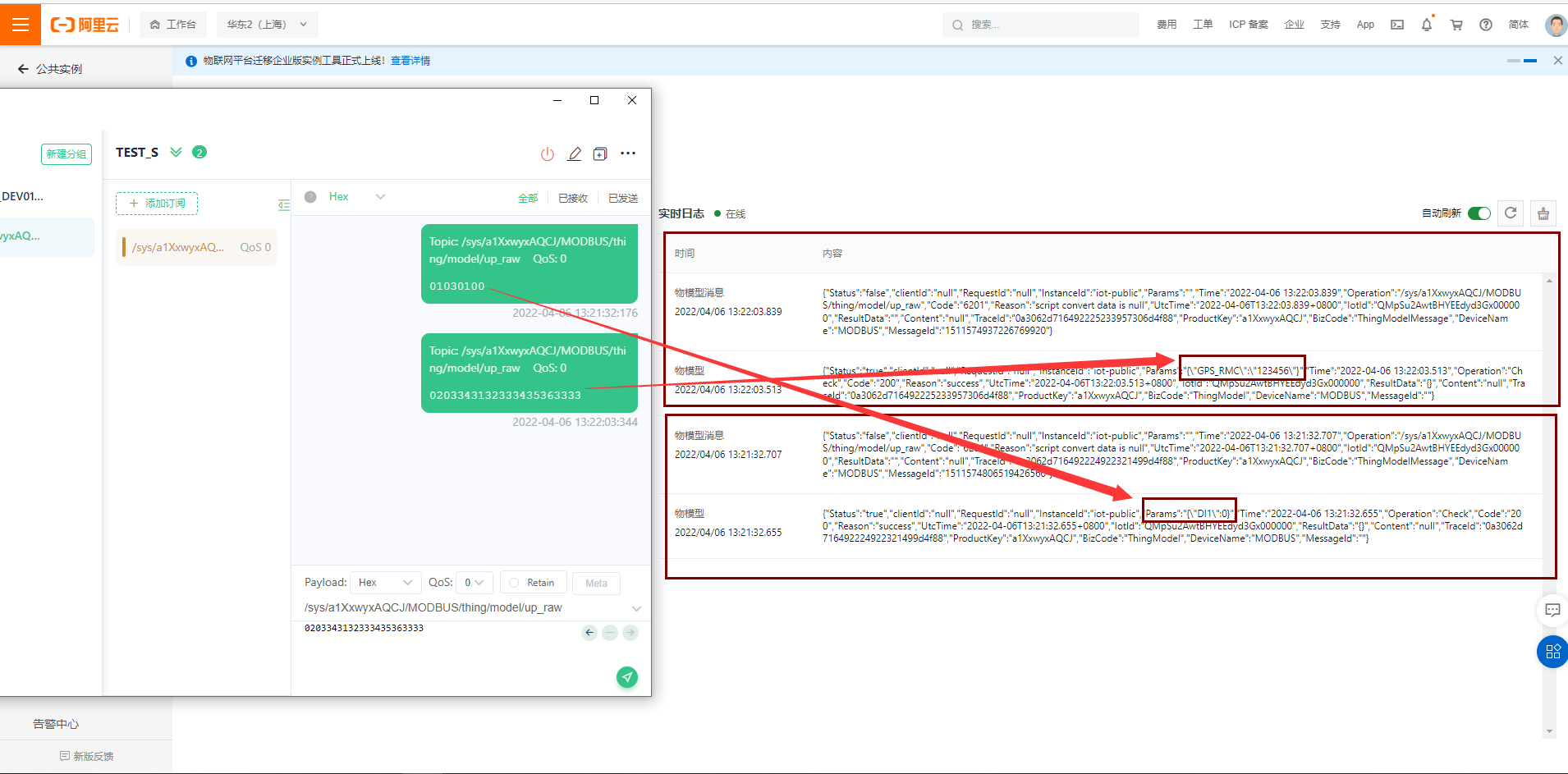

GPS上報數據解析，以123456為例（實際數據為70字節）；

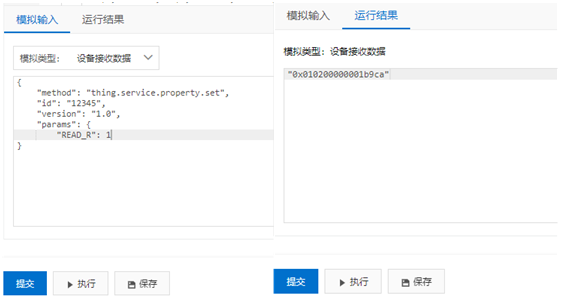

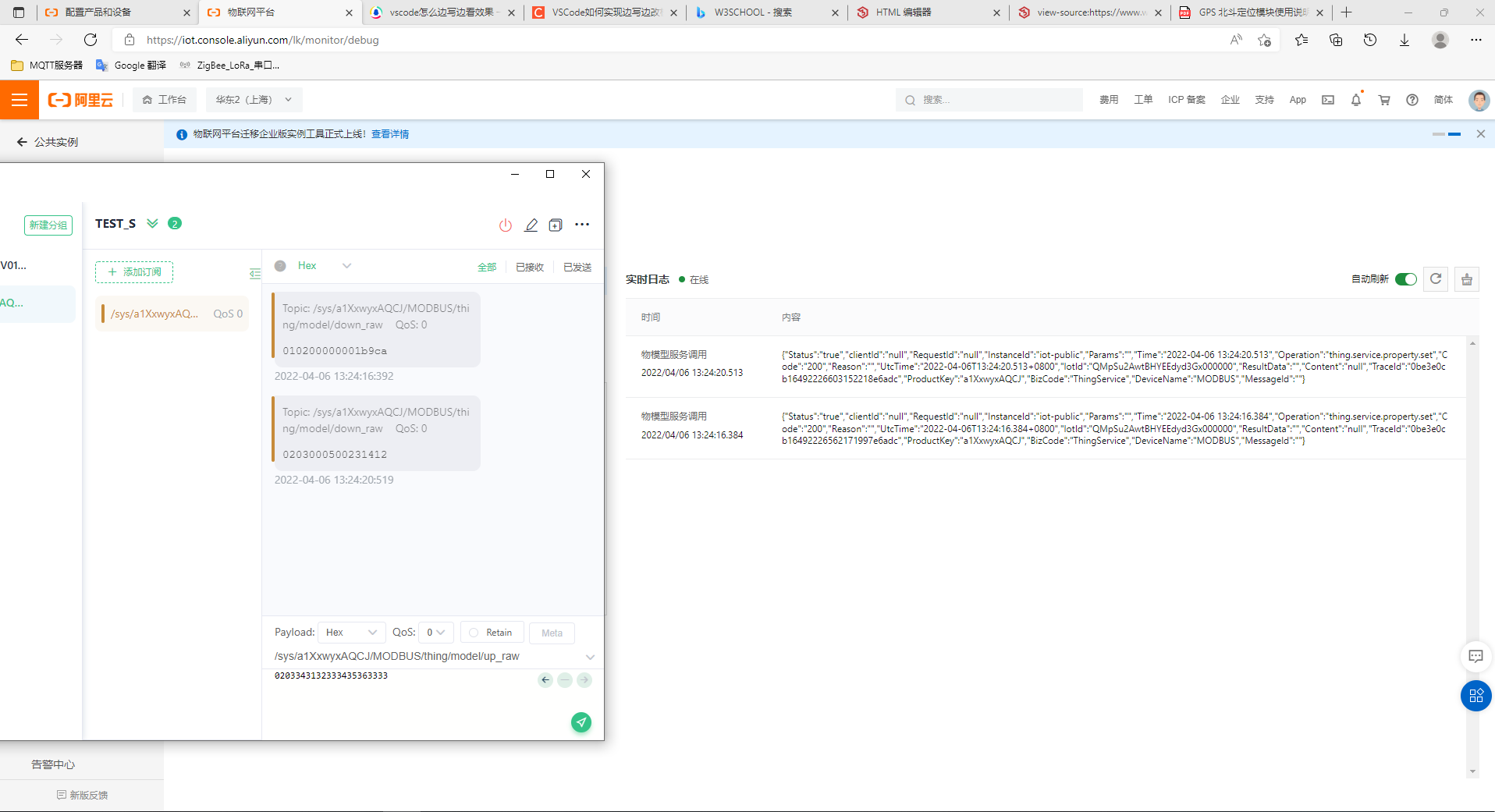

物模型下發讀取ME31-AXAX4040第一路DI狀態指令；

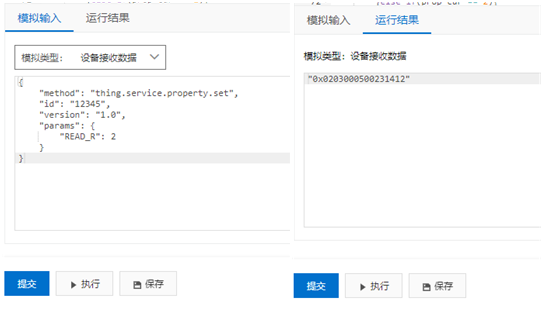

物模型下發讀取GPS數據指令；
在調試使用工具先測試功能是否正常，若不經過此步驟直接連接設備，若通訊失敗難以分析問題導致無法實現功能。
配置連接參數，參考《利用云平臺腳本解析連接物模型（一）》；
在腳本中我們指定了不同Modbus地址連接不同的設備，比如指定
MA01-AXCX4040使用地址1，指定GPS定位模塊使用地址2，在腳本解析中利用地址不同執行不同的解析函數，從而將數據保存到正確變量下。
Modbus協議的響應幀只有地址碼和功能碼并不返回請求的寄存器地址導致設備無法調用正確的解析函數，如果要實現同一設備地址的不同寄存器地址采集則需要在請求時記錄發送的寄存器地址，因此實現同一設備不同寄存器請求時需要采用與Modbus機制相同的采集機制（主從模式，主機請求從機應答，一請一答），這個問題留到下篇文章中處理，現在只考慮每個地址讀取一個連續寄存器的情況。

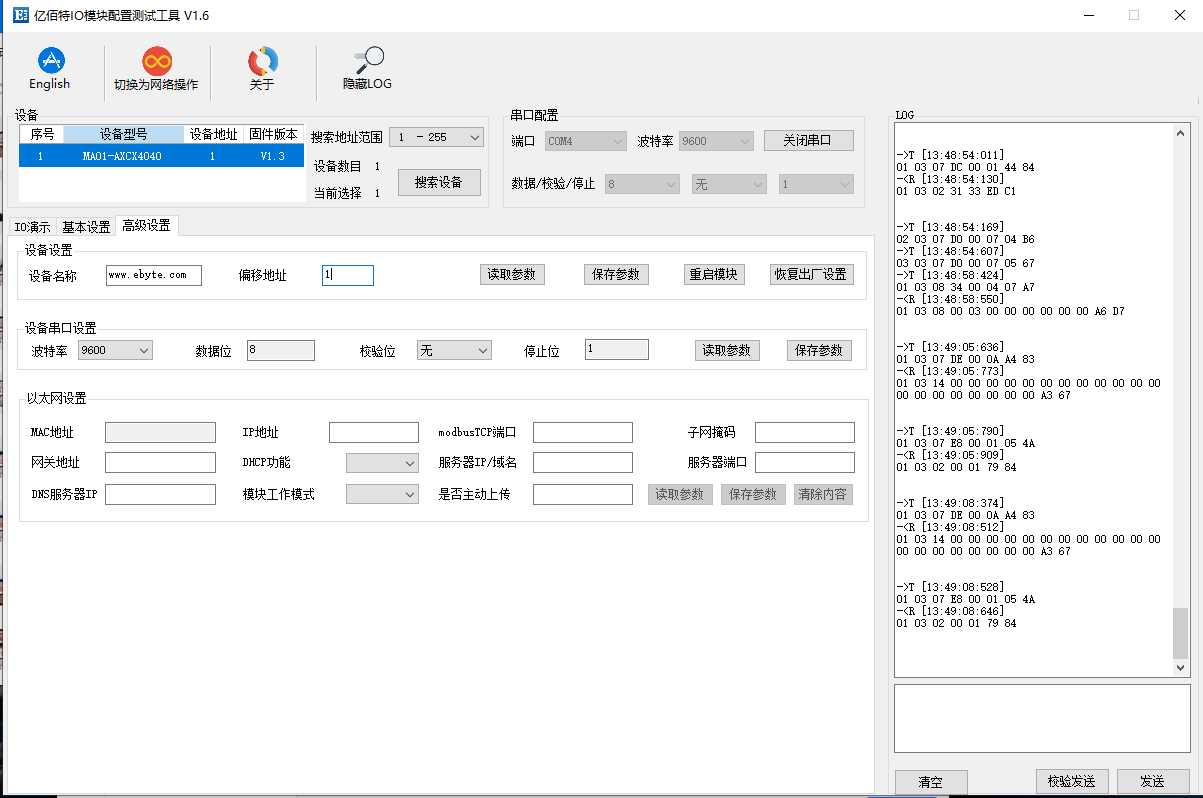

軟件地址配置（出廠默認為1）：
硬件地址（全部撥向背離數字一側，出廠默認為31，需要修改為1）：

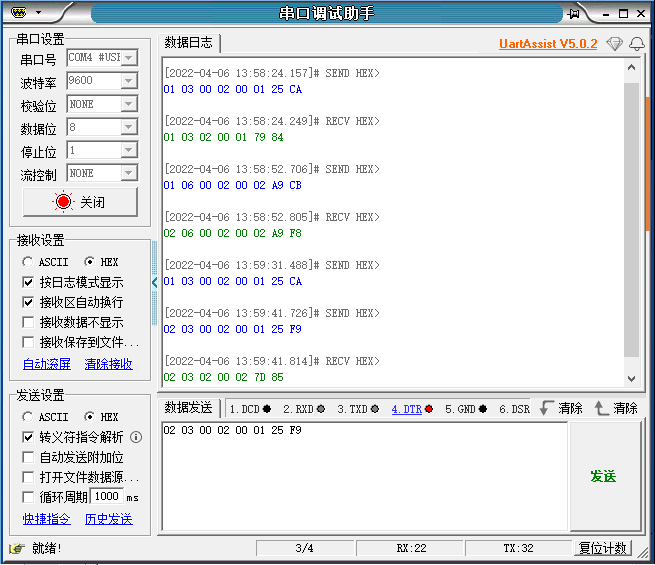

查詢Modbus寄存器表可以知道保持地址的寄存器位（0x0002），通過Modbus指令配置Modbus地址為2，如下圖所示；

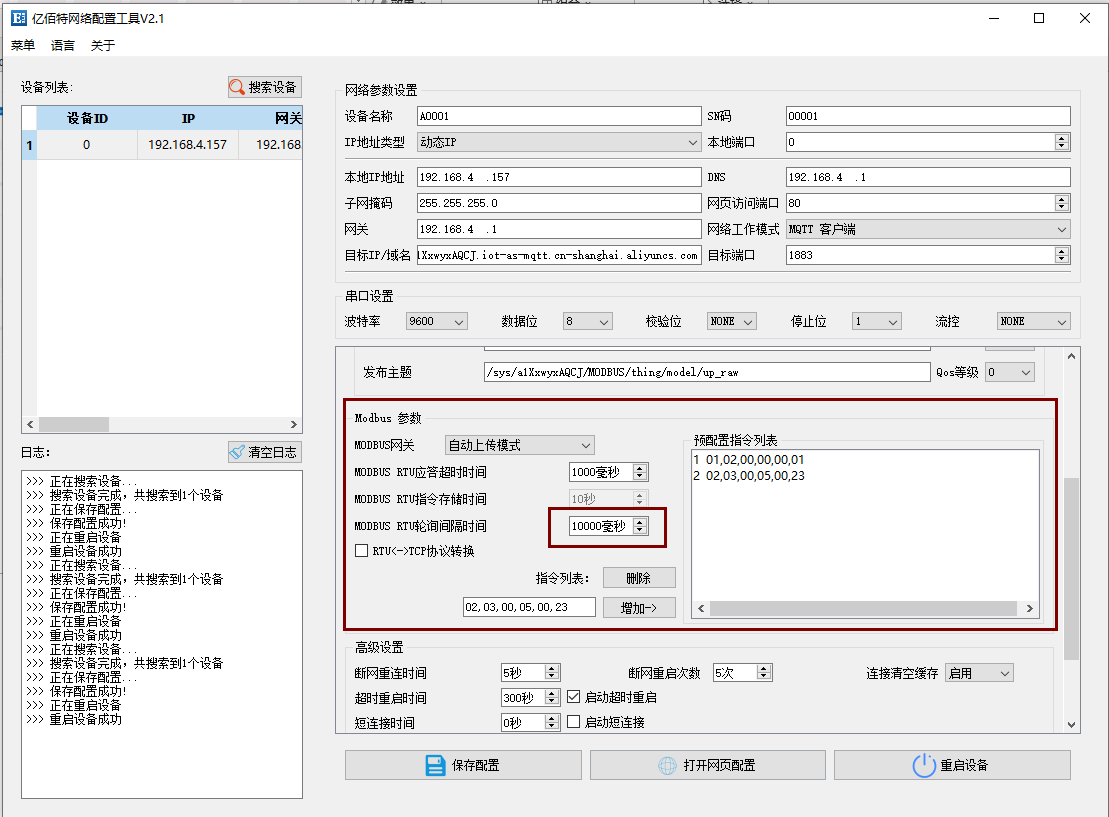

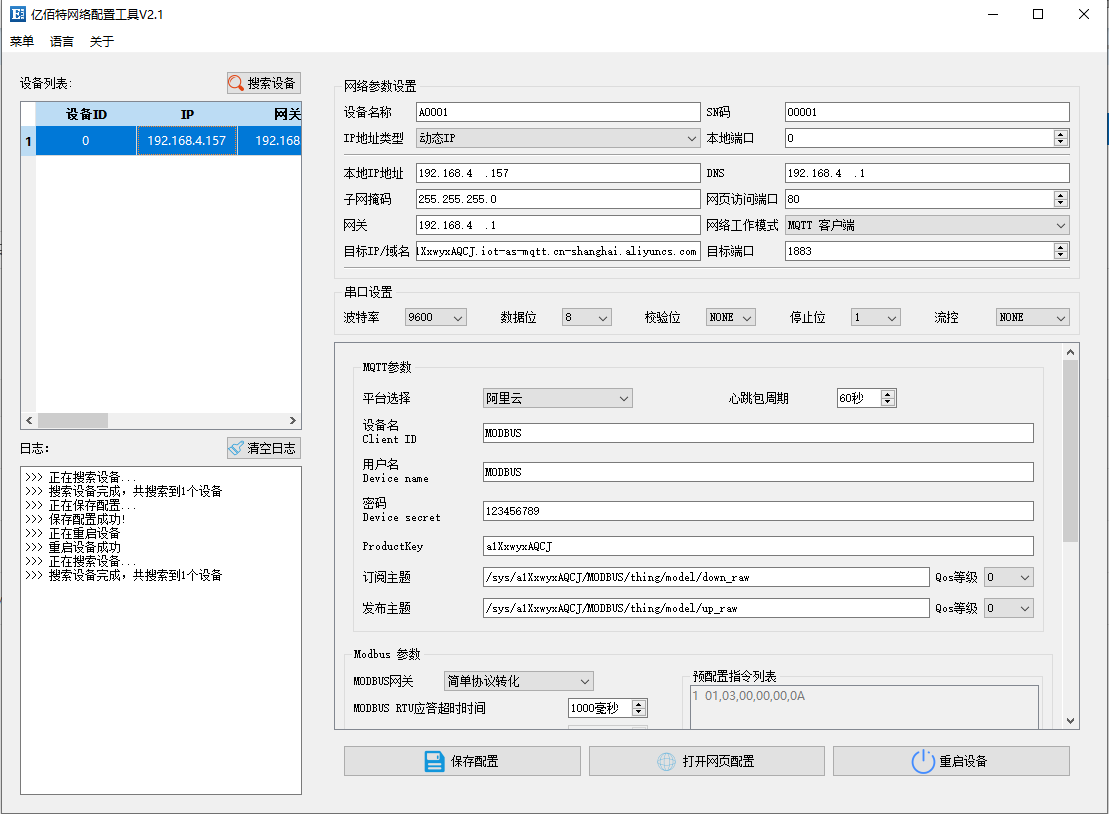

可通過串口服務器MQTT模式連接阿里云物模型，并通過平臺手動請求RTU設備返回?cái)?shù)據，串口服務器配置如下：
云平臺通過“在線調試”手動發送查詢DI指令；
云平臺通過“在線調試”手動發送查詢GPS指令；

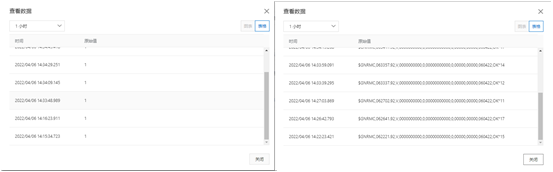

可以利用串口服務器的“Modbus網關”主動上報功能實現，周期更新數據，Modbus RTU輪詢間隔免費用戶不建議小于1000ms，輪詢間隔指的是每條指令的間隔，例如這里配置的間隔為10s，平臺將以20s的周期刷新平臺數據；
