數字量輸入：4路
數字量輸出：4路

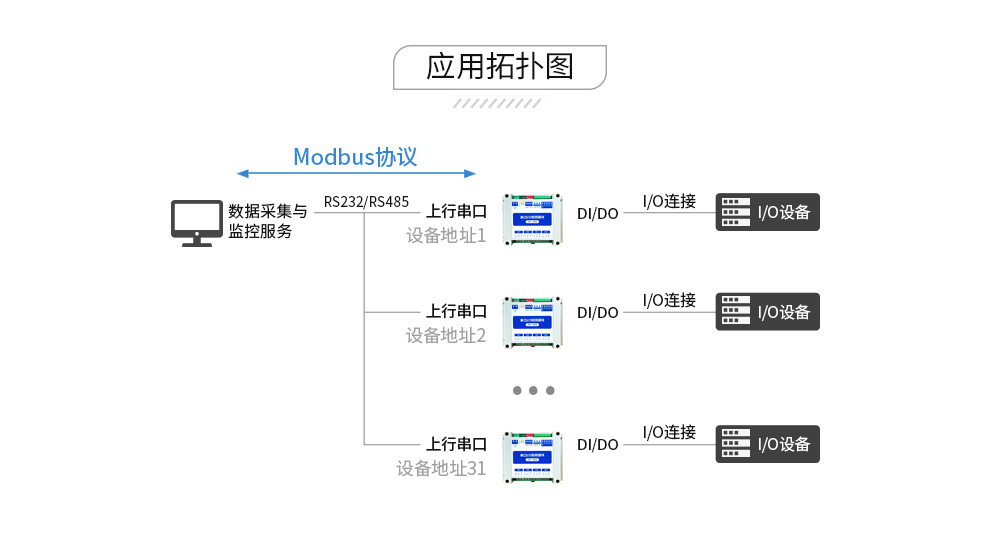

通訊總線：RS232/RS485
安裝方式：導軌+定位孔
產品尺寸：145*90mm
產品重量：160±5g

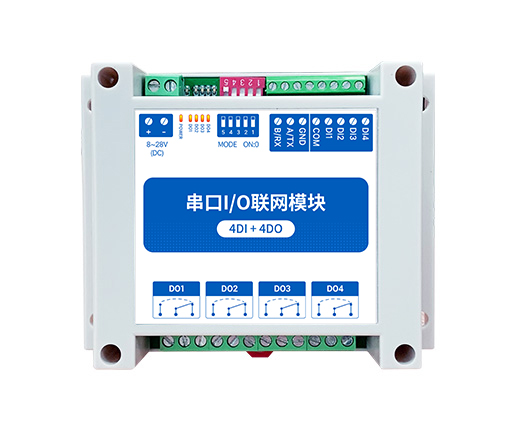

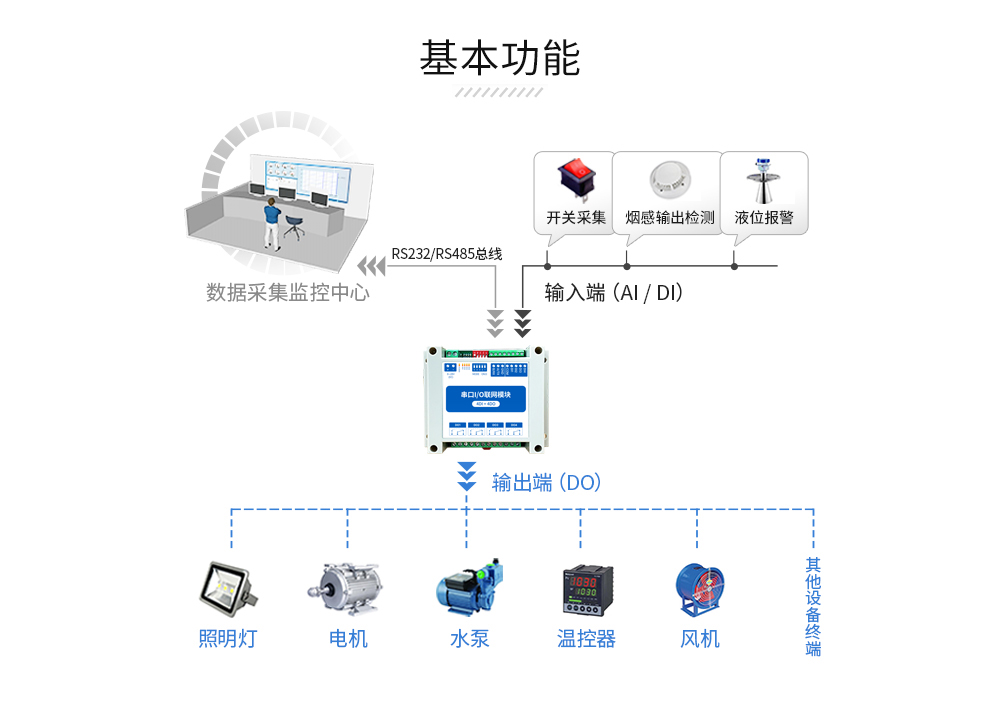

產品特點：MA01/MA02-AXCX4040是支持采集4路傳感器開關量輸入(DI)，轉換為串口數據傳輸?shù)浇M態軟件或PLC。通過串口下發指令控制4路繼電器開關輸出(DO)，實現遠程采集控制功能的串口I/O聯網模塊(又稱“遠程IO”)。
| 參數名稱 | 參數值 |
工作電壓 | 8~28V (DC) |
| 通訊接口 | RS232/RS485 |
| 通訊協議 | Modbus RTU |
| 波特率 | 1200~115200 bps（默認9600 bps） |
| 數據位 | 8 |
| 停止位 | 1 |
| 校驗位 | None |

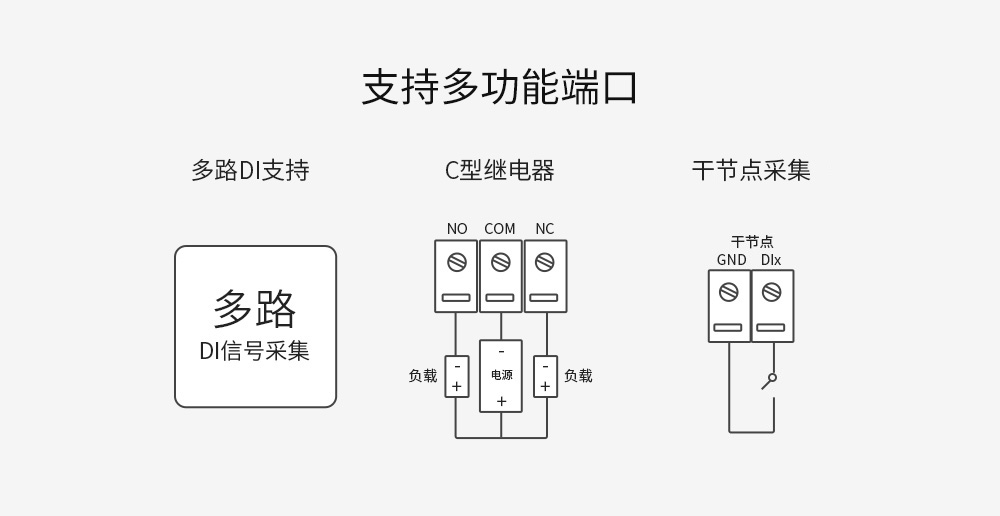

| 數字量輸入(DI) | 干節點 |
| 模擬量輸入(AI) | - |
| 采集頻率 | - |
| 觸發方式 | - |
| 數字量輸出(DO) | 繼電器輸出 |
| 觸點容量(DO) | 10A/30 VDC 、 10A/250 VAC |
| 電源指示(Power) | 綠色LED指示 |
| 輸入指示(DI) | 綠色LED指示 |
| 輸入指示(AI) | 綠色LED指示 |
| 輸出指示(DO) | 紅色LED指示 |
| 工作溫度、濕度 | -40℃ ~ +85℃ 、5%~95%RH 、無凝露 |
| 存儲溫度、濕度 | -60℃ ~ +125℃ 、5%~95%RH 、無凝露 |
| 安裝方式 | 導軌安裝或定位孔安裝 |

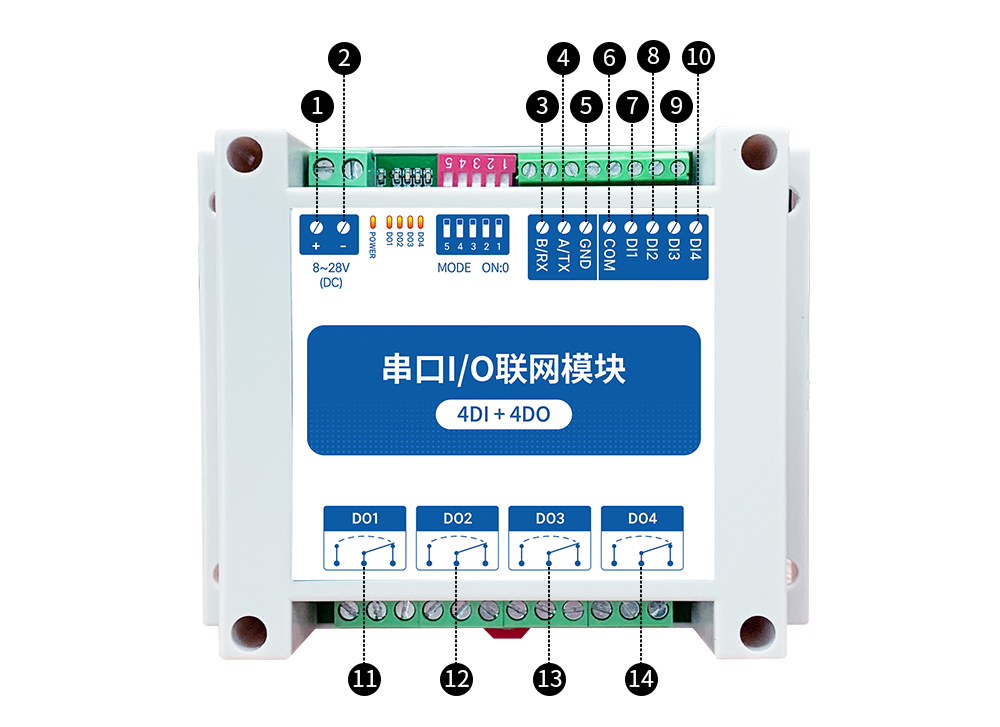

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | + | 電源 + | 建議 RVV 2*0.75 線材 |
| 2 | ﹣ | 接地 - | 建議 RVV 2*0.75 線材 |
| 3 | B/RX | RS485 對應 B(MA01) RS232 對應 RX(MA02) | 建議 RVSP 3*0.5 線材 |
| 4 | A/TX | RS485 對應 A（MA01） RS232 對應 TX（MA02） | 建議 RVSP 3*0.5 線材 |
| 5 | GND | 信號接地 | 建議 RVSP 3*0.5 線材 |
| 6 | COM | 輸入通道公共端 | 建議 RVV 2*0.5 線材 |
| 7 | DI1 | 開關輸入通道 1 | 建議 RVV 2*0.5 線材 |
| 8 | DI2 | 開關輸入通道 2 | 建議 RVV 2*0.5 線材 |
| 9 | DI3 | 開關輸入通道 3 | 建議 RVV 2*0.5 線材 |
| 10 | DI4 | 開關輸入通道 4 | 建議 RVV 2*0.5 線材 |

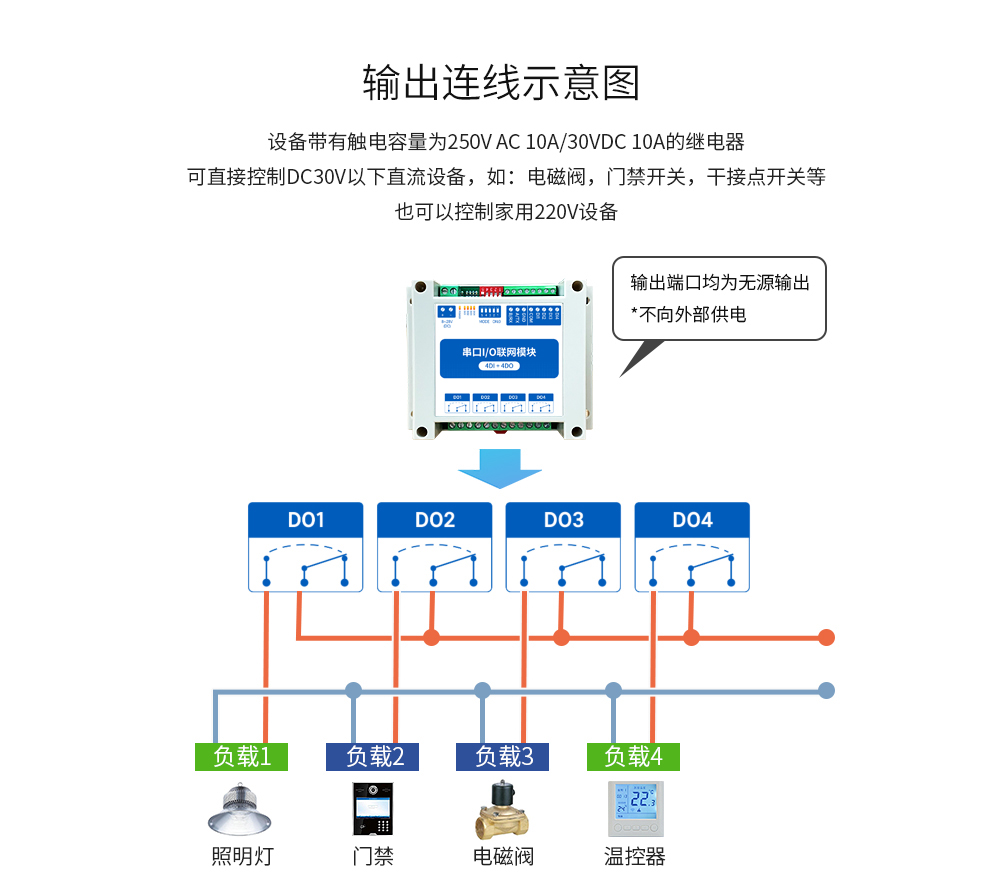

| 11 | DO1 | 開關輸出通道 1 | 繼電器具有常開和常閉端 |
| 12 | DO2 | 開關輸出通道 2 | 繼電器具有常開和常閉端 |
| 13 | DO3 | 開關輸出通道 3 | 繼電器具有常開和常閉端 |
| 14 | DO4 | 開關輸出通道 4 | 繼電器具有常開和常閉端 |
