前文詳細的介紹了以太網-網卡的組成及工作原理，億佰特小編接著上文講解以太網MDC/MDIO通信接口簡介及工作原理，詳細內容請看下文：

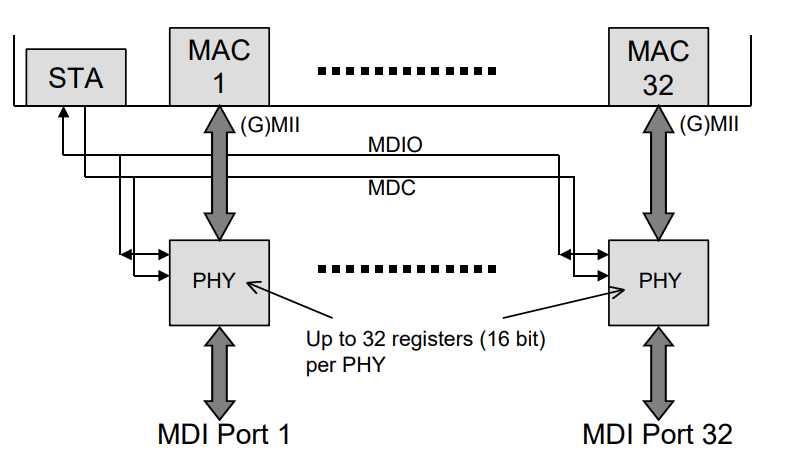

MDC/MDIO，英文全稱Management Data Clock和Management Data Input/Output，是以太網通信標準IEEE 802.3中專門用于MAC和PYH之間管理的串行接口總線，其中MDC是總線時鐘信號，MDIO為數據線。該接口主要用于MAC控制器對PYH層的狀態讀取和設置、獲取鏈路狀態，控制物理層協商等操作。該接口只負責控制信號不會被數據信號所影響，MDIO總線連接如下圖。
MDIO接口是一種半雙工的串行中線，由時鐘信號線MDC和數據信號線MDIO組成。MDIO是雙向信號，MAC和PYH均可對其進行控制，寫操作時由MAC進行控制，讀操作時由PHY進行控制。數據傳輸時高位在前，低位在后。
在IEEE 802.3協議中，把MDIO接口數據幀分為兩種，一種是Clause22，另一種是Clause45。前者主要用于百兆千兆以太網，后者用于千兆以上的以太網。下面主要介紹Clause22格式。

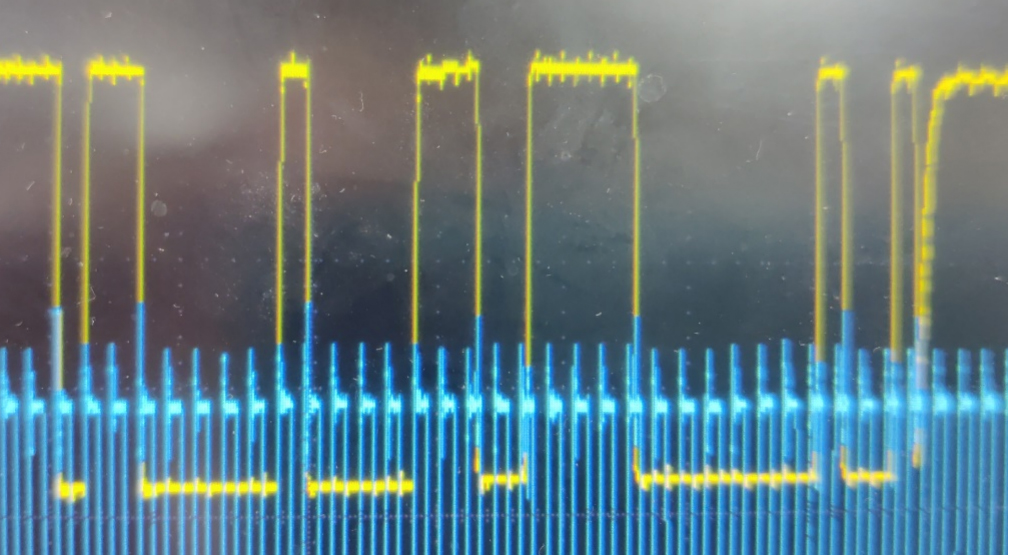

下圖為實際使用中的MDIO波形。
MDIO-Clause22幀格式如上圖，依次為開始標志、操作碼、PHY地址、寄存器地址，翻轉標志位和數據。
開啟標志位：長度2Bits，必須為01，標志該數據幀開始。
操作碼：長度2Bits，10標志為讀操作，01標志為寫操作。
PHY地址：長度5Bits，表示所訪問的PHY地址，一個MDIO總線最大支持32個PHY。

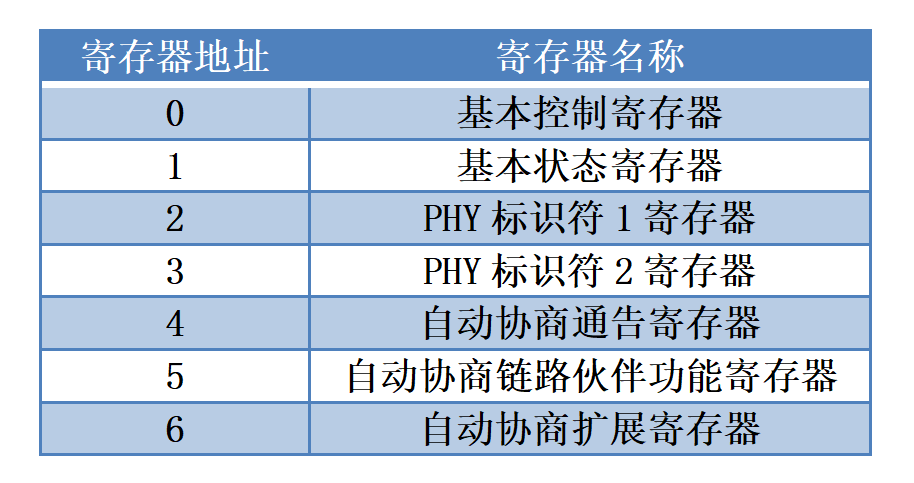

寄存器地址：長度5Bits，表示所訪問的寄存器的地址，共計32個寄存器。IEEE802.3協議中對前16個寄存器進行了定義，其中比較常用的如下表。其余為PHY芯片自定寄存器。
翻轉標志位：長度2Bits，固定為10。該標志位為PHY芯片地址傳輸和數據傳輸處理預留處理時間，同時防止總線存在沖突。
數據：長度16Bits，操作符為讀操作時，該數據為對于地址PHY的特定寄存器的數值；操作符為寫時，該數據為對該寄存器寫入的數值。

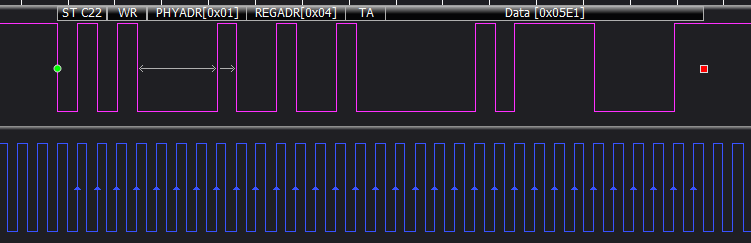

測試設備為IMX6，PHY芯片為LAN8720A，路由器支持10M/100M，目標是讀取PHY1寄存器4（自動協商通告寄存器）的數據。
依次從左邊開始分析，首先總線由MAC拉低一個時鐘后拉高，標志該數據幀正式開始。其次操作符為10，對應為讀操作，PHY地址0x01，寄存器地址0x04，翻轉標志位，PYH返回?cái)?shù)據為0x05E1。
此時已經獲取到所需要寄存器的狀態，查看LAN8720A的寄存器表，可讀出當前協商狀態為無遠程狀態，對稱停止，支持TX全雙工，支持TX，支持10Mbps全雙工，支持10Mbps，選擇器位域IEEE802.3，因此協商結果和實際路由器工作狀態一致。
