億佰特小編前文詳細的了各種工業以太網技術淺析 、以太網有什么缺陷？工業以太網又有何優勢？、以太網與rs232和rs485接口數據無線傳輸詳解和什么是工業以太網？工業以太網有哪些類型？等等以太網相關常見支持介紹，本文就以太網關鍵部位以太網網卡的組成和工作原理的詳細介紹。詳細內容請看下文：
網卡(Network Interface Card，簡稱NIC)，也稱網絡適配器，是電腦與局域網相互連接的設備。只要連接到局域網，就需要安裝網卡。一個網卡主要包括OSI模型的最下面的兩層，物理層和數據鏈路層，物理層的芯片稱之為PHY，數據鏈路層的芯片稱之為MAC控制器，這方面的內容在之前已經有過介紹。
今天我們來了解網卡的工作原理，學習數據包的發送和接收的處理過程。

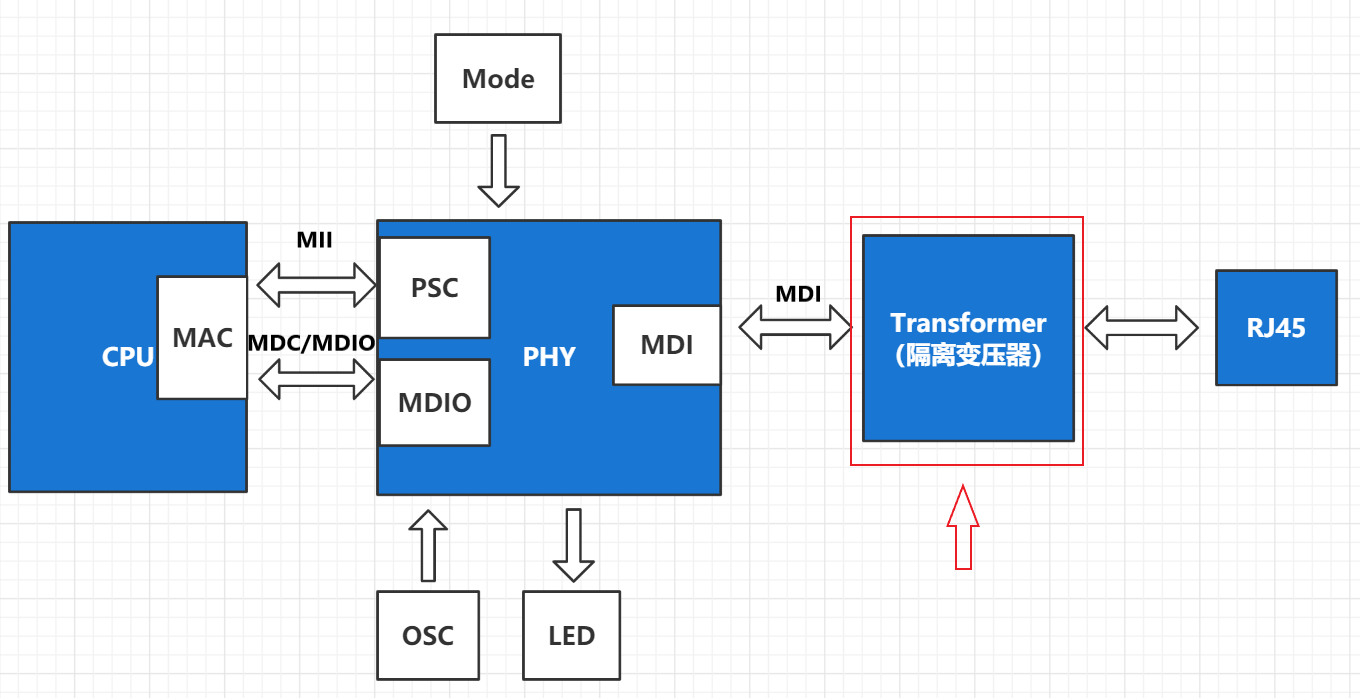

網卡工作在OSI的最后兩層：物理層和數據鏈路層，物理層定義了數據傳送與接收所需要的電與光信號、線路狀態、時鐘基準、數據編碼和電路等，并向數據鏈路層設備提供標準接口。數據鏈路層則提供尋址機構、數據幀的構建、數據差錯檢查、傳送控制、向網絡層提供標準的數據接口等功能。以太網卡中數據鏈路層的芯片稱之為MAC控制器。很多網卡的這兩個部分是做到一起的。他們之間的關系是PCI總線接MAC總線，MAC接PHY，PHY接網線(通過變壓裝置)。

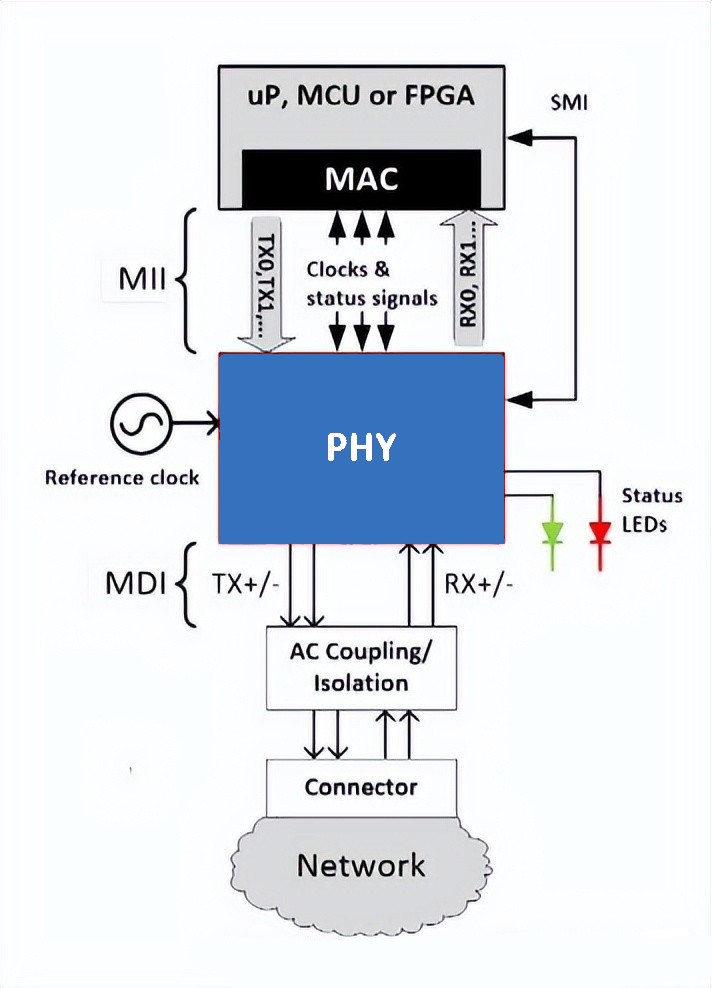

下面繼續讓我們看一下PHY和MAC之間是如何傳送數據和相互溝通的。通過IEEE定義的標準的MII界面連接MAC和PHY。這個界面是IEEE定義的。MII界面?zhèn)鬟f了網絡的所有數據和數據的控制。而MAC對PHY的工作狀態的確定和對PHY的控制則是使用SMI(Serial Management Interface)界面通過讀寫PHY的寄存器來完成的。PHY里面的部分寄存器也是IEEE定義的，這樣PHY把自己目前的狀態反映到寄存器里面，MAC通過SMI總線不斷地讀取PHY的狀態寄存器以得知目前PHY的狀態，例如連接速度、雙工的能力等。當然也可以通過SMI設置PHY的寄存器達到控制的目的，例如流控的打開關閉，自協商模式還是強制模式等。
所以，不論是物理連接的MII界面和SMI總線還是PHY的狀態寄存器和控制寄存器都是有IEEE的規范的，因此不同公司的MAC和PHY一樣可以協調工作。當然為了配合不同公司的PHY的自己特有的一些功能，驅動需要做相應的修改。
工作過程
PHY在發送數據的時候，收到MAC過來的數據(對PHY來說，沒有幀的概念，對它來說，都是數據而不管什么地址，數據還是CRC)，每4bit就增加1bit的檢錯碼，然后把并行數據轉化為串行流數據，再按照物理層的編碼規則(10Based-T的NRZ編碼或100based-T的曼徹斯特編碼)把數據編碼再變?yōu)槟M信號把數據送出去。收數據時的流程反之。
現在來了解PHY的輸出后面部分。
一顆CMOS制程的芯片工作的時候產生的信號電平總是大于0V的(這取決于芯片的制程和設計需求)，但是這樣的信號送到100米甚至更遠的地方會有很大的直流分量的損失。而且如果外部網線直接和芯片相連的話，電磁感應和靜電，很容易造成芯片的損壞。
再就是設備接地方法不同，電網環境不同會導致雙方的0V電平不一致，這樣信號從A傳到B，由于A設備的0V電平和B點的0V電平不一樣，這樣會導致很大的電流從電勢高的設備流向電勢低的設備。這時就需要Transformer(隔離變壓器)。它把PHY送出來的差分信號用差模耦合的線圈耦合濾波以增強信號，并且通過電磁場的轉換耦合到連接網線的另外一端。這樣不但使網線和PHY之間沒有物理上的連接而換傳遞了信號，隔斷了信號中的直流分量，還可以在不同0V電平的設備中傳送數據。
隔離變壓器本身就是為耐2KV~3KV的電壓而設計的，同時起到防雷感應保護的作用。有些用戶的網絡設備在雷雨天氣時容易被燒壞，大都是PCB設計不合理造成的，而且大都燒毀了設備的接口，很少有芯片被燒毀的，就是隔離變壓器起到了保護作用。
發送數據時，網卡首先偵聽介質上是否有載波(載波由電壓指示)，如果有，則認為其他站點正在傳送信息，繼續偵聽介質。一旦通信介質在一定時間段內(稱為幀間縫隙IFG=9.6微秒)是安靜的，即沒有被其他站點占用，則開始進行幀數據發送，同時繼續偵聽通信介質，以檢測沖突。在發送數據期間，如果檢測到?jīng)_突，則立即停止該次發送，并向介質發送一個“阻塞”信號，告知其他站點已經發生沖突，從而丟棄那些可能一直在接收的受到損壞的幀數據，并等待一段隨機時間(CSMA/CD確定等待時間的算法是二進制指數退避算法)。在等待一段隨機時間后，再進行新的發送。如果重傳多次后(大于16次)仍發生沖突，就放棄發送。
接收時，網卡瀏覽介質上傳輸?shù)拿總€(gè)幀，如果其長度小于64字節，則認為是沖突碎片。如果接收到的幀不是沖突碎片且目的地址是本地地址，則對幀進行完整性校驗，如果幀長度大于1518字節(稱為超長幀，可能由錯誤的LAN驅動程序或干擾造成)或未能通過CRC校驗，則認為該幀發生了畸變。通過校驗的幀被認為是有效的，網卡將它接收下來進行本地處理。
