由于目前市場上的無線模塊其主控芯片和RF芯片的性能不高，穩定性不強，只能實現小數據的傳輸，而面對大數據時，需要分包處理，這對數據的完整性會產生影響以及一定程度上加大了數據處理的難度。現有模塊對電源方面的處理很差，使得電源對射頻電路的影響很高，大大降低了模塊的傳輸能力。
針對現有無線技術中存在的問題，提供一種高速連續無線傳輸裝置，功耗低，靈敏度高，性能穩定，并且使用窄帶傳輸，傳輸距離長，傳輸速度快。
成都億佰特電子科技有限公司的E610-433T30S是一款高速型433M無線數傳模塊，內置高性能單片機和高速無線手法芯片，UART串口透明傳輸，發射功率1W。在“連續傳輸方式”下不限數據包的長度，完美實現57600/38400/19200/9600……等串口波特率的連續不間斷傳輸；“定長傳輸方式”下可靈活配置參數，將數據包在當前配置的空中速率下以最高效的方式傳輸?shù)綄Ψ?，實現低延遲/高響應。

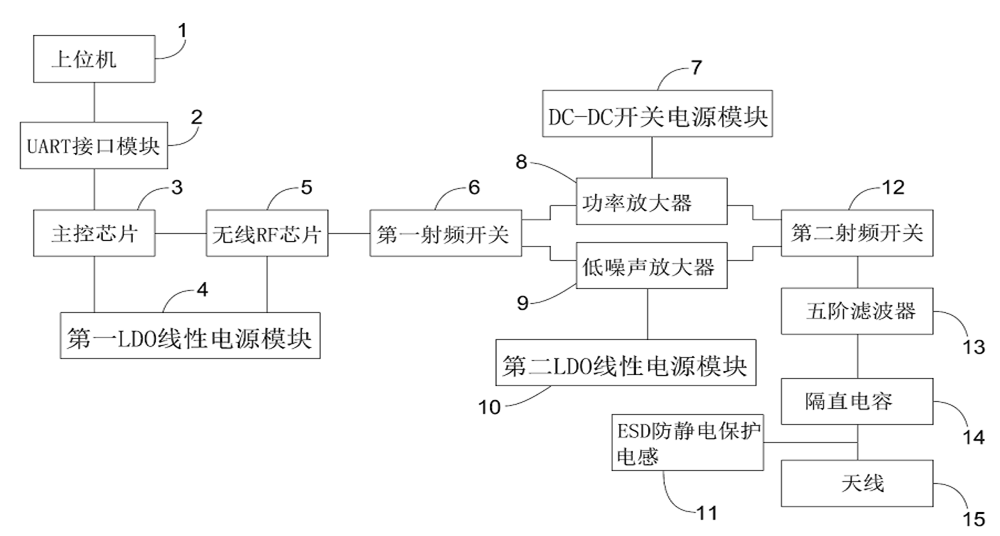

E610系列無線模塊包括主控芯片、無線RF芯片和天線接口，主控芯片通過UART串口模塊與上位機連接，主控芯片通過SPI總線與無線RF芯片連接，無線RF芯片的收發通路連接有第一射頻開關，第一射頻開關分別連接有位于發射通路上的功率放大器、位于接收通路上的低噪聲放大器，功率放大器和低噪聲放大器還同時連接第二射頻開關，第二射頻開關與天線連接，并在第二射頻開關與天線連接通路上設置有五階π型濾波器、ESD防靜電保護路和隔直電容。
主控芯片和無線RF芯片分別連接有第一LDO線性電源模塊，功率放大器連接有DC-DC開關電源模塊，低噪聲放大器連接有第二LDO線性電源模塊，第一LDO線性電源模塊中設置有π型濾波器。
優選地，所述的主控芯片采用STM8L151G6U6。
優選地，所述的無線RF芯片采用AX5043。
優選地，所述的π型濾波器包括電容和電感。
由于采用了上述技術方案，本實用新型的有益效果是：
本實用新型的高速連續無線傳輸裝置可集成與一個模塊上，體積小，使用方便；尤其是主控芯片和無線RF芯片穩定、高性能，搭配使用，處理數據量大；射頻電路經過處理后，使模塊大為優化，其諧波、駐波比、接收靈敏度等都得到大幅度改善，提高了通信能力。
