億佰特小編前文詳細的了各種工業以太網技術淺析 、以太網有什么缺陷？工業以太網又有何優勢？、以太網與rs232和rs485接口數據無線傳輸詳解和什么是工業以太網？工業以太網有哪些類型？等等以太網相關常見支持介紹，小憶就以太網數據鏈層—PHY、MAC和 MII基礎知識做詳細介紹。詳細內容請看下文：
PHY是物理接口收發器，它實現物理層。包括 MII/GMII (介質獨立接口) 子層、PCS (物理編碼子層) 、PMA (物理介質附加) 子層、PMD (物理介質相關) 子層、MDI 子層。定義了數據傳送與接收所需要的電與光信號、線路狀態、時鐘基準、數據編碼和電路等，并向數據鏈路層設備提供標準接口。物理層的芯片稱之為PHY。
MAC是 Media Access Control 的縮寫，即媒體訪問控制子層協議。該協議位于 OSI 七層協議中數據鏈路層的下半部分，主要負責控制與連接物理層的物理介質。在發送數據的時候，MAC 協議可以事先判斷是否可以發送數據，如果可以發送將給數據加上一些控制信息，最終將數據以及控制信息以規定的格式發送到物理層；在接收數據的時候，MAC協議首先判斷輸入的信息是否發生傳輸錯誤，如果沒有錯誤，則去掉控制信息發送至 LLC 層。以太網 MAC 由IEEE 802.3以太網標準定義。
MII即媒體獨立接口，也叫介質無關接口。它是IEEE-802.3定義的以太網行業標準。它包括一個數據接口，以及一個MAC和PHY之間的管理接口。數據接口包括分別用于發送器和接收器的兩條獨立信道。每條信道都有自己的數據、時鐘和控制信號。
MII數據接口總共需16個信號。管理接口是個雙信號接口：一個是時鐘信號，另一個是數據信號。通過管理接口，上層能監視和控制PHY。

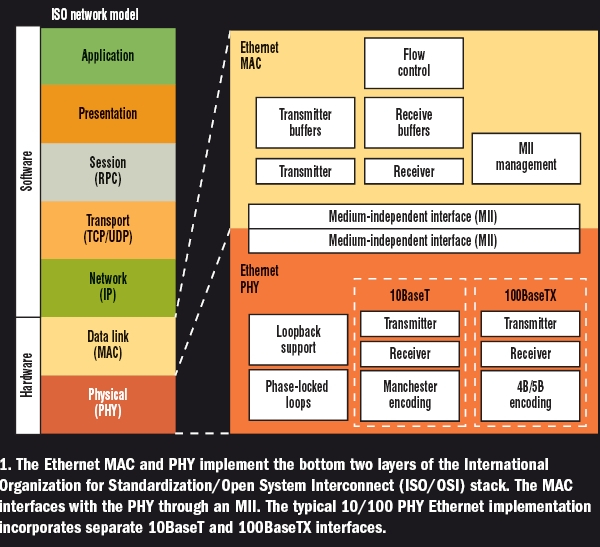

由此可見，MAC 和 PHY，一個是數據鏈路層，一個是物理層；兩者通過 MII 傳送數據。
從硬件的角度來分析，以太網的電路接口一般由CPU、MAC(Media Access Control)控制器和物理層接口(physical Layer PHY)組成：
對于上述三部分，并不一定都是獨立的芯片，主要有以下幾種情況：
·CPU內部集成了MAC和PHY，難度較高；
·CPU內部集成MAC,PHY采用獨立芯片(主流方案)；
·CPU不集成MAC和PHY，MAC和PHY采用獨立芯片或者集成芯片(高端采用)
PHY整合了大量模擬硬件，而MAC是典型的全數字器件，芯片面積及模擬/數字混合架構的原因，是將MAC集成進微控制器而將PHY留在片外的原因。更靈活、密度更高的芯片技術已經可以實現MAC和PHY的單芯片整合；

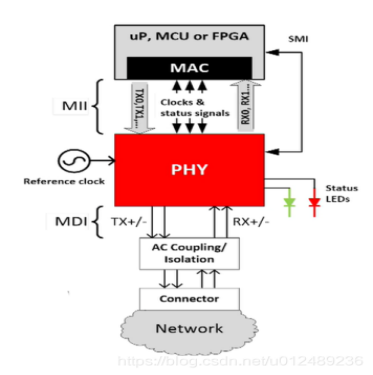

·以常用的CPU內部集成MAC，PHY采用獨立的芯片方案，虛線內表示CPU和MAC集成在一起，PHY芯片通過MII接口與CPU上的MAC互聯；
對于這種方案，其硬件方案比獨立的更簡單，PHY與MAC之間有以下兩個重要的硬件接口：
·MDIO總線接口，主要是完成CPU對于PHY芯片的寄存器配置；
·MII即媒體獨立接口，也叫介質無關接口。常見的有MII、RMII、GMII、RGMII等?！懊襟w獨立”表明在不對 MAC 硬件重新設計或替換的情況下，任何類型的 PHY 設備都可以正常工作。MII 數據接口總共需要16個信號，包括:
·transmit data - TXD[3:0]
·transmit strobe - TX_EN
·transmit clock - TX_CLK
·transmit error - TX_ER/TXD4
·receive data - RXD[3:0]
·receive strobe - RX_DV
·receive clock - RX_CLK
·receive error - RX_ER/RXD4
·collision indication - COL
·carrier sense - CRS
一般說來，包括:IC 對 PHY 作讀取與寫入用的一組信號：MDC(clock)，MDIO(data) 作為 data sampling reference 用的兩組 clock。頻率應為 25MHz(TX_CLK,RX_CLK)各4-bit 的輸出、輸入 Bus(TX[0:3],RX[0:3])。通知對方準備輸入數據的輸出、輸入的啟動信號(TX_EN)。輸出、輸入的錯誤通知信號(TX_ER,RX_ER)。得到有效輸入數據的通知信號(RX_DV)。網絡出現擁塞的 colision 信號(Col)。
做為carrier 回復用的信號(CRS)，電位可使用+5V 或+3.3V。
MII 以 4bit，即半字節方式雙向傳送數據，時鐘速率 25MHz，其工作速率可達 100Mb/s。MII傳遞了網絡的所有數據和數據的控制，而 MAC對PHY 的工作狀態的確定和對 PHY 的控制則是使用 SMI ( Serial Management Interface) 界面通過讀寫PHY的寄存器來完成的。PHY 里面的部分寄存器是 IEEE 定義的，這樣 PHY 把自己的目前的狀態反映到寄存器里面，MAC 通過 SMI 總線不斷地讀取 PHY 的狀態寄存器以得知目前 PHY 的狀態，例如連接速度，雙工能力等。當然也可以通過 SMI 設置 PHY 的寄存器達到控制的目的，例如流控地打開關閉，自協商模式還是強制模式等。
不論是物理連接的MII 總線和 SMI 總線還是 PHY 的狀態寄存器和控制寄存器都是有IEEE 802.3標準協議的規范的，因此不同公司的 MAC 和 PHY 一樣可以協調工作。當然為了配合不同公司的 PHY 的自己特有的一些功能，驅動需要做相應的修改。
SMI是MAC內核訪問PHY寄存器接口，它由兩根線組成、雙工，MDC為時鐘，MDIO為雙向數據通信，原理上跟I2C總線很類似，也可以通過總線訪問多個不同的PHY。
·兩線制：MDC（時鐘線）和MDIO（數據線）。
·時鐘頻率：2.5MHz
·通信方式：總線制，可同時接入的PHY數量為32個
·通過SMI接口，MAC芯片主動地輪詢PHY層芯片，獲得狀態信息，并發出命令信息。

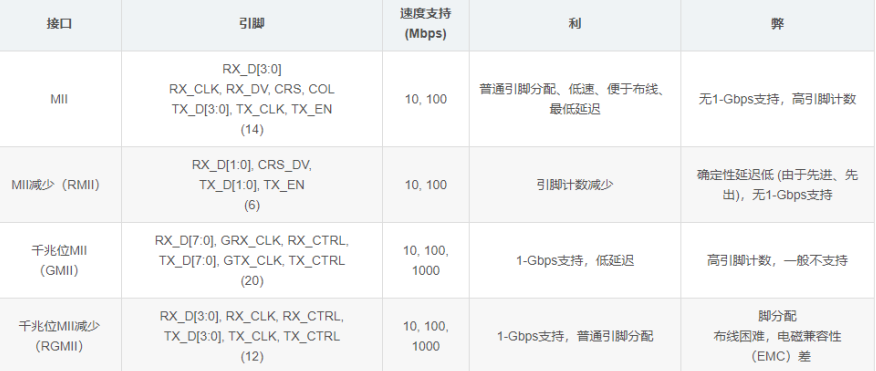

后來為了支持千兆網口，也就開始有了千兆網的MII接口，也就是GMII接口。現在比較常用的是RGMII，減小了MAC和PHY之間的引腳數量。數據信號和控制信號混合在一起，并且在工作時鐘的上升沿和下降沿同時采樣，其對應關系如下：
10M帶寬對應的是2.5MHz，因為4bit*2.5M=10Mbps
100M帶寬對應的是25MHz，因為4bit*25M=100Mbps
1000M帶寬對應的是125MHz，4bit*125M=1000Mbps，因為250MHz頻率太高，所以采用雙邊沿采樣技術（會帶來設計復雜度）。
