一、10/100M以太網接口外置網絡變壓器的應用
以億佰特的以太網模組NS1為例。NS1模塊可外接10/100M以太網物理接口，支持RJ45連接器與網絡變壓器互聯設計方法。

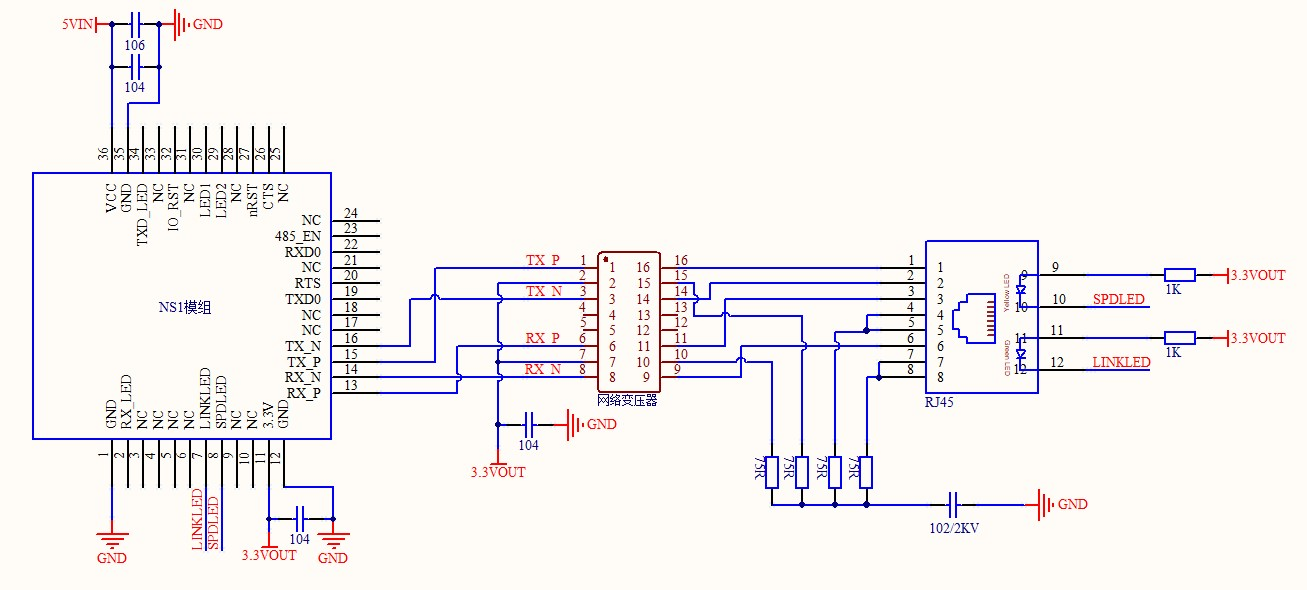

網絡變壓器和RJ45連接器組合為一個標準的10/100M以太網物理接口，然后和NS1模塊相連接。RX+和RX-走差分線， 100歐姆差分阻抗匹配，TX+和TX-走差分線，100歐姆差分阻抗匹配。硬件設計參考電路圖如下：
二、10/100M以太網接口內置網絡變壓器的應用

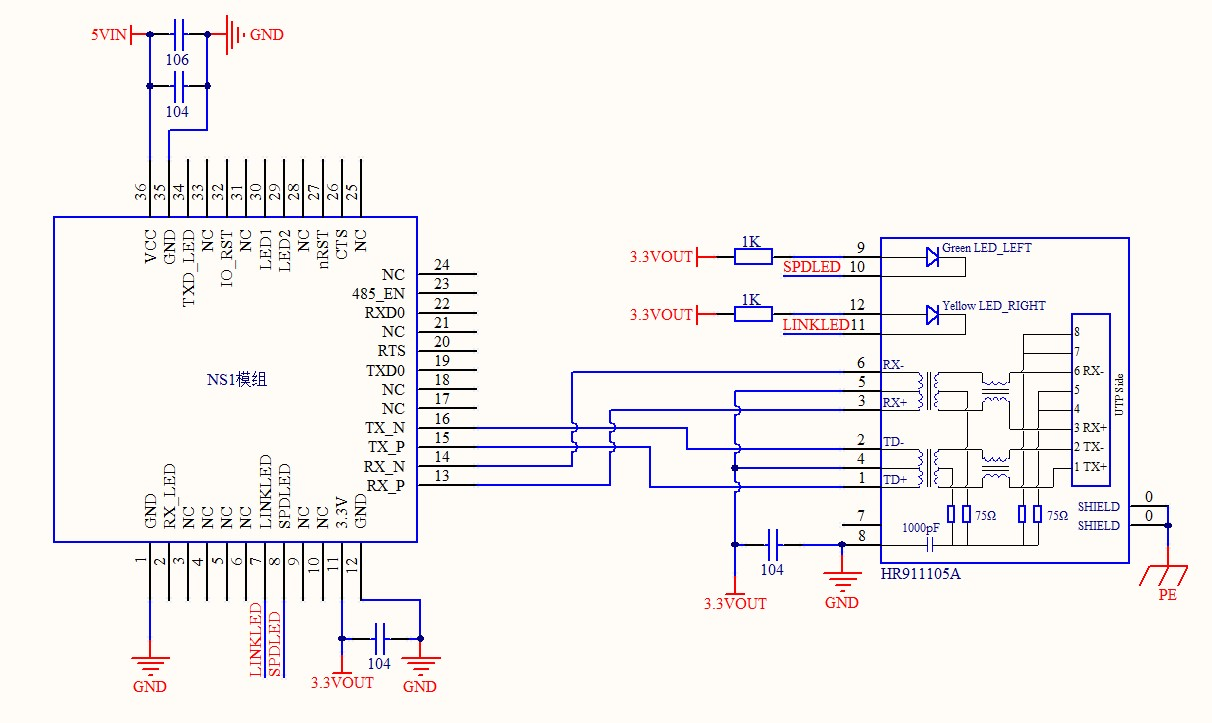

RJ45內置2KV電磁隔離網絡變壓器。NS1模塊對應的網絡數據接收引腳與以太網物理接口的數據接收引腳直接交流耦合連接，作系統內數據傳輸通道。RX+和RX-走差分線，100歐姆差分阻抗匹配，TX+和TX-走差分線，100歐姆差分阻抗匹配。硬件設計參考電路圖如下。
三、網絡變壓器中心抽頭（CT腳）的作用與接法

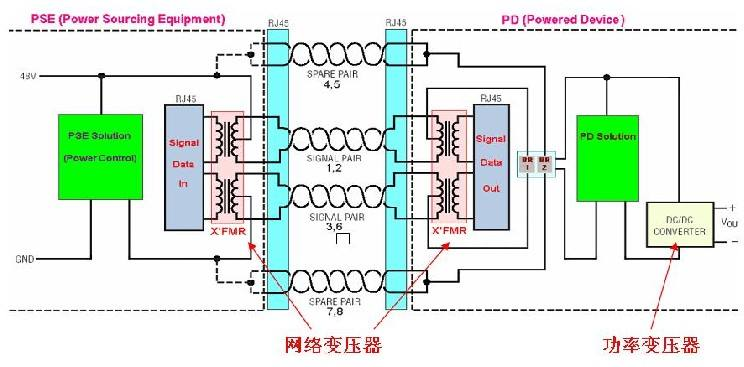

在很多的以太網設備中，通過PHY芯片連接RJ45連接器時，中間基本都會加一個網絡變壓器。在有線局域網中，計算機、路由器、服務器等設備之間采用雙絞線（UTP）連接。由于連接的電纜和雙絞線很長，可能達到數十米，直接將處在兩地的電子設備連接會帶來很多問題。為了保證網卡的集成電路芯片安全、減小外界EMI造成的誤碼和抑制計算機內部的電磁噪聲向空中發射能量，需要在網卡與UTP連接處加一個變壓器，上述問題就可以得到解決。這個變壓器就是網絡變壓器，如下圖所示。目前變壓器大都集成在網口里面（如漢仁的HR91105A），價格也相對較高，但是其集成度高，占空間小，因此很受硬件工程師的歡迎。針對網絡變壓器的中心抽頭（CT腳）設計使用做如下講解。
1、網絡變壓器中心抽頭（CT腳）的作用為何？
（1）通過提供差分線上共模噪聲的低阻抗回流路徑，降低線纜上共模電流和共模電壓(同Choke作用)；
（2）對于某些收發器提供一個直流偏置電壓或功率源。
2、我們可以看到變壓器中間抽頭有的接電源（3.3V、2.5V、1.8V都有），有的又接電容到地，這是為何？
（1）這個主要是看使用的是什么芯片，不同的芯片設計有不同的接法，與使用的PHY芯片UTP口驅動類型決定的，這種驅動類型有兩種，電壓驅動和電流驅動。電壓驅動的就要接電源（3.3V、2.5V、1.8V都有）；電流驅動的就直接接個電容到地即可！所以對于不同的芯片，中心抽頭的接法，與PHY是有密切關系的，具體還要參看芯片的datasheet和參考設計；
（2）需要注意的是中心抽頭不能接錯，如果接錯，會導致網口信號極不穩定，甚至不通。
（3）比如我們常用的PHY芯片LAN8720AI-CP-TR為電壓驅動型，PHY芯片KSZ8081RNBIA-TR為電流驅動型。
