億佰特E840-TTL(4G05-DGC)型號4G/LTE數傳模塊的工作模式分為透?jìng)髂Ｊ胶?/span>AT配置模式，本文以4G/LTE無線數傳模塊為例，詳細的介紹了網絡功能、短信功能、Modbus RTU轉TCP協議互換、基站定位和GPS定位功能、串口打包功能等無線數傳模塊的多種軟件功能，使得無線數傳模塊通過簡單的設置，實現串口到網絡服務器的雙向數據透明傳輸。
1.1 短連接
TCP Client模式下，開啟短連接功能，如果在設定時間內串口或網口再無數據接收，將會自動斷開網絡連接。短連接功能默認關閉，連接時間可設定范圍 2~255 秒，設置為 0 時，則關閉短連接功能。
1.2 注冊包
注冊包默認關閉，用戶可配置4 種注冊包類型，可選分別為連接時發送物理地址（IMEI 碼）、連接時發送自定義數據、連接時和每包數據前都追加物理地址，連接時和每包數據前都追加自定義數據，自定義注冊數據包最大長度 80 字節（當設置為 HEX 格式時，最大長度 40 字節）。
1.3 心跳包
在網絡通訊空閑狀態下，心跳包用于網絡狀態維護。其心跳周期可設定0~65535 秒（建議設置 5 秒以上），心跳數據包最大長度 80 字節（當設置為 HEX 格式時，最大長度 40 字節）。支持網絡心跳、串口心跳兩種心跳類型，當選擇為網絡心跳時，以通訊空閑開始計時，按照配置的心跳周期向服務器發送心跳數據包。選擇為串口心跳，以通訊空閑開始計時，按照配置的心跳周期向串口發送心跳數據包。
1.4 清除緩存
與服務器連接建立前，串口收到的數據將被緩存，當與服務器連接建立時，可選擇是否清除緩存數據，默認狀態下清除緩存關閉。本地緩存的每路Socket 最大數據包長度為 10 字節，各路Socket 緩存相互獨立。
E840-TTL(4G05-DGC)可支持短信收發，短信遠程配置功能（插入的 SIM 卡需要支持短信業務）。
2.1.短信發送

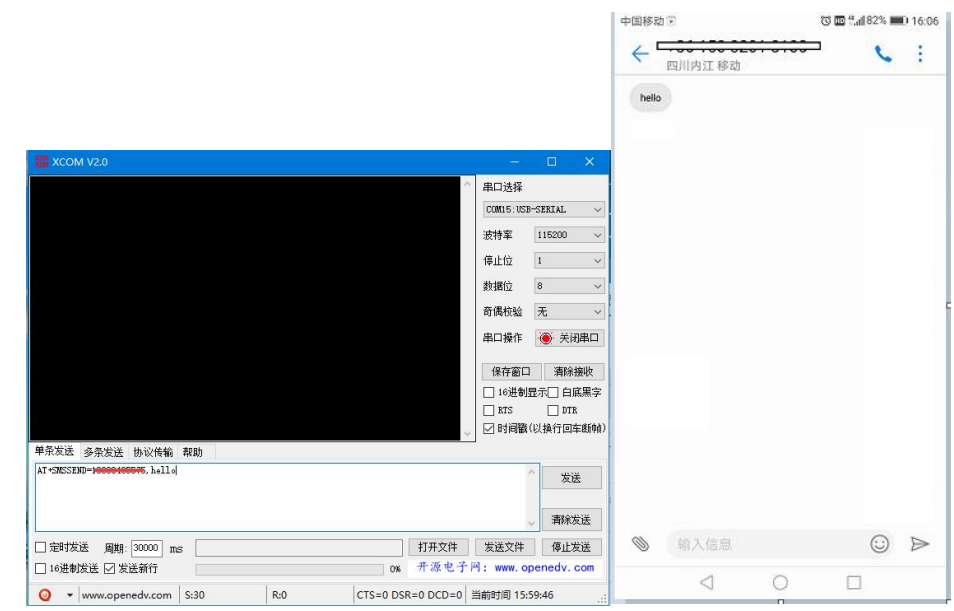

在AT 模式下，發送 AT+SMSSEND=number,data 即可完成短信發送，其中 number 指接收號碼，data 指即將發送的數據。
演示如下所示：
2.2 短信接收
設備在透?jìng)髂Ｊ较驴梢越邮者h(yuǎn)程短信內容，其格式如下：
+SMS REC：number
data,其中，number 為發送方手機號碼，data 為接收到的短信內容；
2.3 短信配置/查詢
設備在透?jìng)髂Ｊ较驴梢灾С侄绦胚h(yuǎn)程配置/查詢參數，發送格式命令格式為：
<Head>AT+CMD，其中<Head>為設備短信標識符，出廠默認為：EbyteSMS ,CMD為對應的命令，具體，可查看AT指令介紹；

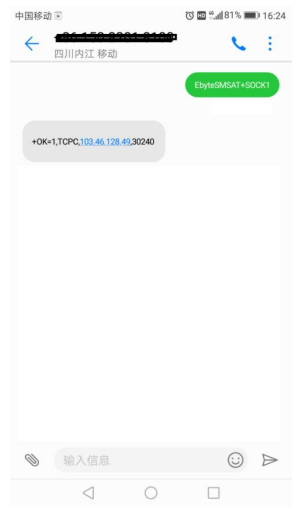

本次演示，遠程用手機查詢?cè)O(shè)備SOCK1鏈路信息：
E840-TTL(4G05-DGC)支持Modbus RTU協議與Modbus TCP協議的相互轉換，開啟該功能后，設備接收到數據后，將會檢測數據是否滿足 Modbus RTU協議或者 Modbus TCP協議，若滿足，啟動轉換功能，否則支持輸出/發送原始數據。
例如，設備串口接收Modbus RTU寫寄出去命令，格式如下（16 進制）：
01 06 00 01 00 01 19 CA（ModbusT RTU），當開啟該轉換功能后，服務器收到的數據為：00 00 00 00 00 06 01 06 00 01 00 01（ModbusT TCP）
當網絡端接收的數據為：00 00 00 00 00 06 01 06 00 01 00 01（ModbusT TCP），設備串口端將輸出數據為：01 06 00 01 00 01 19 CA（ModbusT RTU）；
注意：在Modbus TCP標準協議中，事物元標識符是需要指定的，在 E840-TTL(4G05-DGC)中，用戶可通過 AT+MTCPID 去配置該值，將改值配置為 0 時，接收端將解析轉換所有符合 Modbus TCP 協議的數據，否則，只有應用數據包標識符與設備配置的標識符相同的數據包才會被轉換。
E840-TTL(4G05-DGC)支持基站定位功能，用戶可在 AT 模式下，發送 AT+LBS 命令來讀取設備當期的 LBS 信息，設備返回?cái)?shù)據格式如下：
+OK=LAC,xxxx;CID,xxxx，其中 LAC 為全球小區唯一標識號，CID 為基站號，（xxxx 為 16 進制數值）；
用戶可通過LAC，CID 號來查詢?cè)O(shè)備當前的具體位置信息：
E840-TTL(4G05-DGC)數傳模塊支持GPS定位功能，用戶可在 AT 模式下，發送 AT+GPS 命令來讀取設備當期的 GPS 信息，設備返回?cái)?shù)據格式如下：
+OK=latitude:NUM1,longitude:NUM2，其中 NUM1 為緯度，NUM2 為經度；
用戶可通過經緯度來查詢?cè)O(shè)備當前的具體位置信息，
E840-TTL(4G05-DGC)串口斷幀時間和打包長度可配置，用戶可通過 AT+UARTTS 指令來配置斷幀時間和打包長度，具體配置參考AT 指令介紹；
a) 斷幀時間：串口接收數據時，會不斷檢測相領兩個字節的間隔時間，如果大于用戶配置時間（50-2000ms），設備會自動將先前接收到的數據作為一個數據包發送到網絡端；
b) 打包長度：串口接收數據時，會不斷檢查當前已接收到的數據長度，如果超過用戶配置的長度（20~1024 字節），設備會自動將先前接收到的數據作為一個數據包發送到網絡端；
E840-TTL(4G05-DGC)無線數傳模塊支持在連接上網絡，并且LTE無線數傳模塊工作在透?jìng)髂Ｊ胶?，通過連接的網頁，遠程查詢/配置參數，發送命令格式為：
<Head>AT+CMD, 其中<Head>為設備網絡 AT 標識符，出廠默認為：EbyteNET ,CMD 為對應的命令，具體，可查看 AT 指令介紹；
（*注：對于錯誤的網絡 AT 指令，統一回復+ERRER）

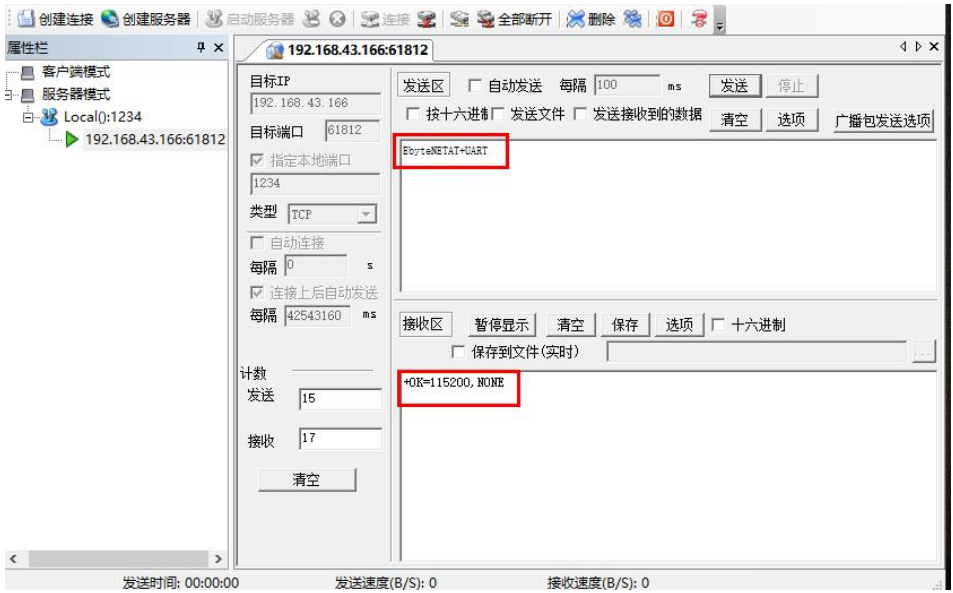

本次網絡AT指令功能演示以查詢波特率為例：
