為了讓用戶能快速熟悉E180-DTU和E18-DTU系列zigbee DTU數傳電臺，該4G DTU數傳電臺是基于zigbee3.0技術的zigbee數傳電臺，本文將引導用戶結合上位機進行經過簡單配置無線數傳電臺搭建一個ZigBee網絡，包括節點類型配置、PANID設置、信道設置、發射功率設置。本文會講解如何使用zigbee數傳電臺建立zigbee網絡的快速入門教程，后期小編也會介紹如何使用zigbee數傳電臺快速加入zigbee網絡的配置教程，教程步驟流程如下文所示：
結合上位機軟件快速簡單的建立一個ZigBee網絡，具體步驟如下：

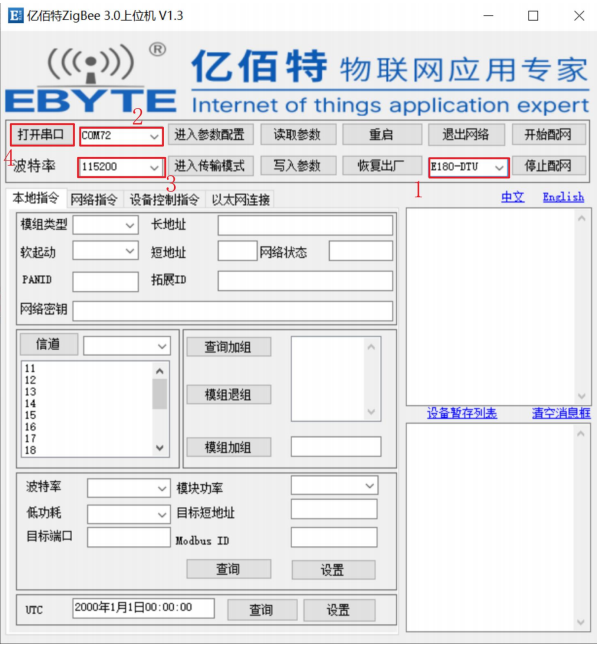

將zigbee數傳電臺連接電腦，打開上位機軟件“億佰特ZigBee3.0上位機”，選擇設備類型，選擇串口號，選擇串口波特率（默認115200kbps），點擊打開串口。

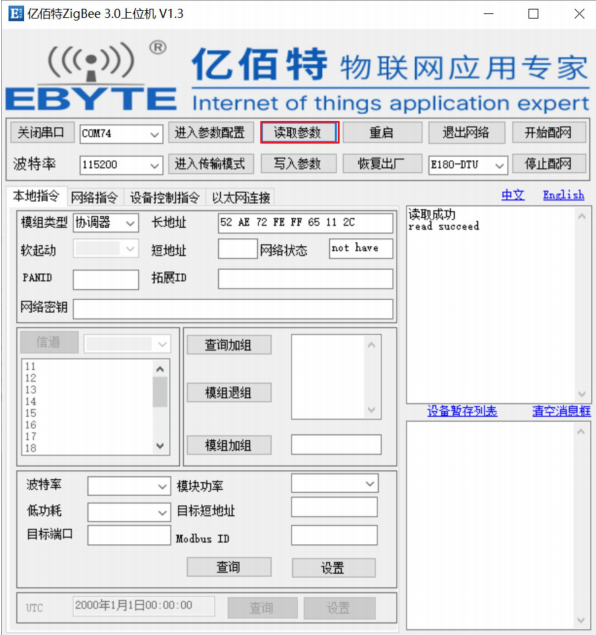

zigbee數傳電臺模組出廠為HEX指令配置模式，E180-DTU數傳電臺如果處于AT指令模式，需要切換至HEX指令模式，點擊“讀取參數”，消息框提示“讀取參數成功”，主要的網絡參數包括：長地址，電臺類型默認為協調器（如果不是請?jiān)O(shè)置成協調器），網絡狀態是"not have"（如果不是需要退出網絡或恢復出廠）。如果讀取參數無效，有可能模組當前為傳輸模式，需要點擊“進入配置模式”，消息框提示“進入配置狀態成功”。

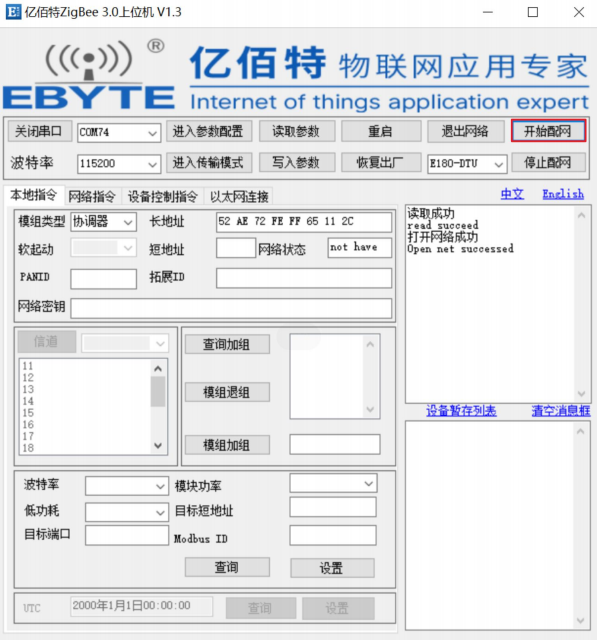

（3）點擊“開始配網”，協調建立一個開放網絡，協調器新建zigbee網絡后會持續180秒開放網絡，LINK燈1Hz閃爍，路由器和終端可以在這個時間內加入網絡。
