為了讓用戶能快速熟悉E180-DTU和E18-DTU系列zigbee DTU數傳電臺，該4G DTU數傳電臺是基于zigbee3.0技術的zigbee數傳電臺，前文介紹了zigbee數傳電臺如何結合上位機軟件建立zigbee網絡和加入zigbee網絡的快速入門教程，包括節點類型配置、PANID設置、信道設置、發射功率設置。本文接著介紹zigbee數傳電臺數據傳輸過程是怎么進行配置和數據傳輸原理：

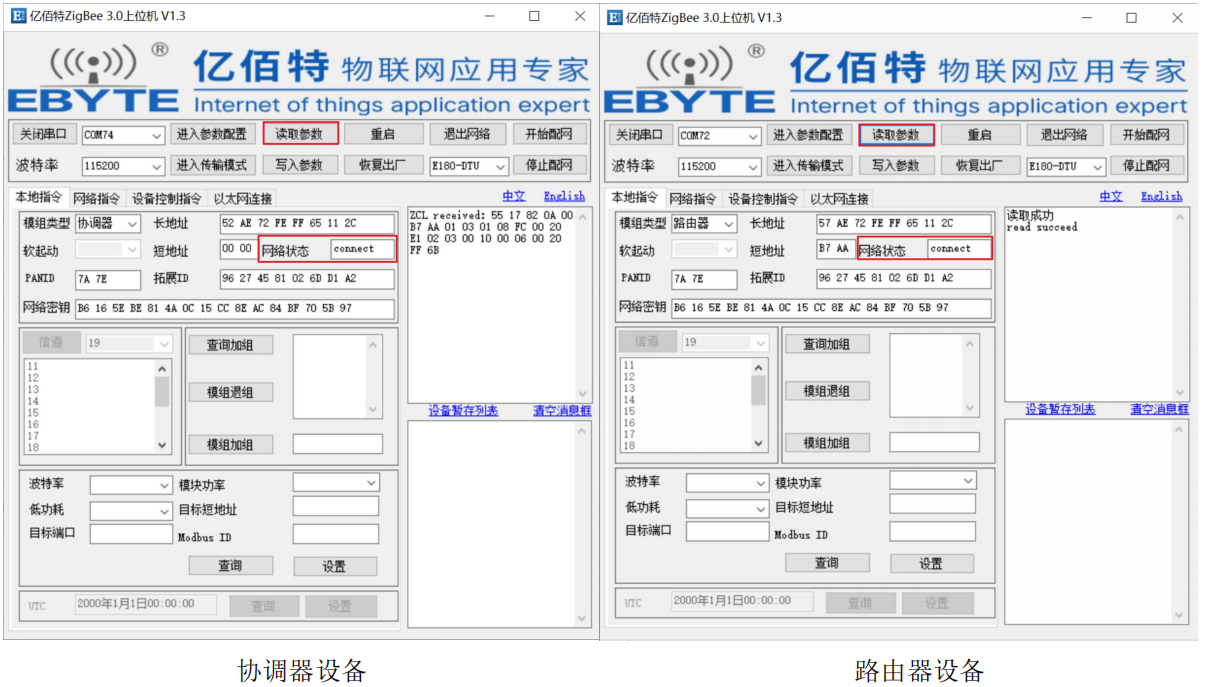

（1）打開協調器設備和入網設備的上位機軟件，點擊“讀取參數”，確認設備當前網絡狀態為“connect”, 表示設備已組網。

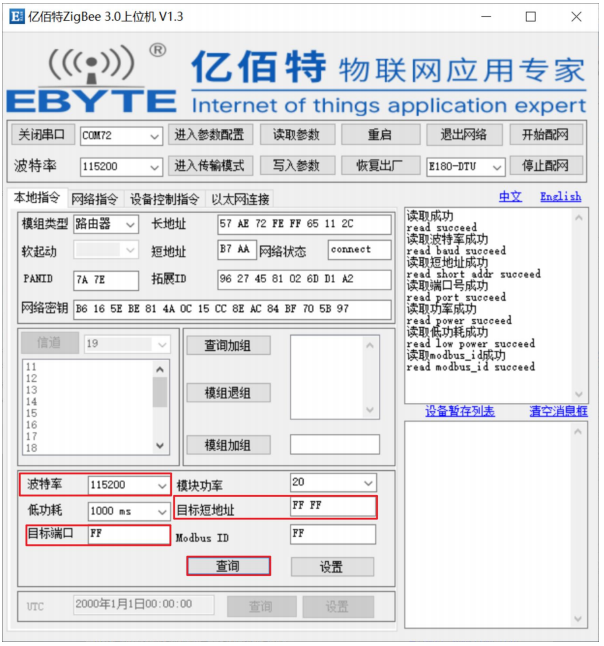

（2）點擊“查詢”，查詢設備的串口配置參數。設備的默認串口波特率 115200，透傳目標短地址為 0xFFFF，目標端口 0xFF（即 255），即設備在透傳模式下默認為廣播。

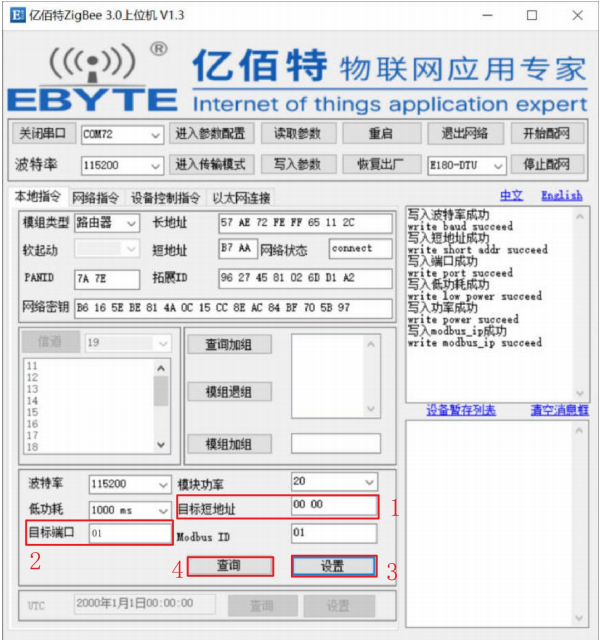

（3）然后設置路由器設備采用點播的形式向協調器設備透傳數據，協調器設備采用廣播模式透傳。在路由器設備的上位機界面中，把目標短地址設置成 00 00（即 0x0000），目標端口設置成 01（即 0x01 或 1），然后點擊“設置”。設置完畢后可再次點擊“查詢”確認是否設置成功。

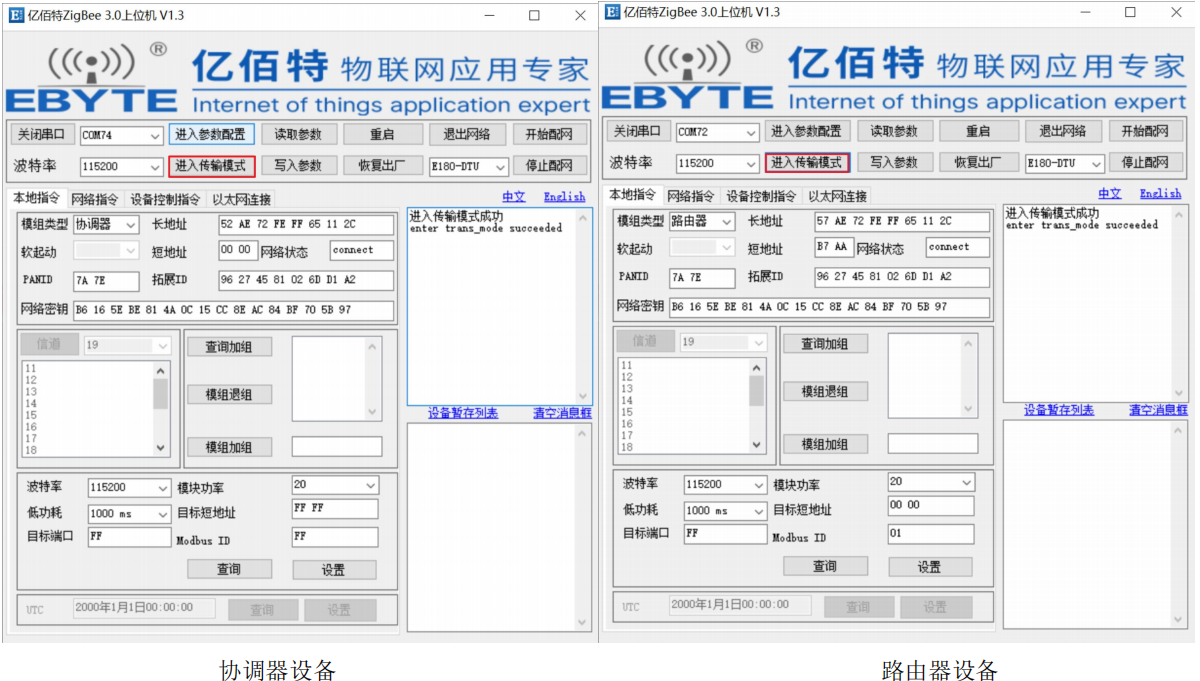

（4）進入透傳模式，分別在協調器設備和路由器設備的上位機界面點擊“進入傳輸模式”后，二者均可進入透傳模式。一方串口輸入任何數據，另一方串口皆可完全輸出相同數據。
數傳電臺進入透傳模式后，關閉上位機配置軟件，打開串口助手。在任意一方輸入任何數據，另一方都會輸出相同數據。發送數據的一方每次發送數據后會返回"OK"表示發送成功，返回"FAIL"或者"ERRO"表示發送失敗。
