ZigBee 3.0 數據傳輸模組的協調器（zigbee3.0數傳電臺/4G DTU）需要承擔網絡管理功能，如果工作在透傳模式下有可能會錯過涉及到網絡變化的重要消息。因此我們建議協調器在添加入網節點數量較多的情況下工作在HEX 指令配置模式，并指派入網節點之間相互傳輸數據。

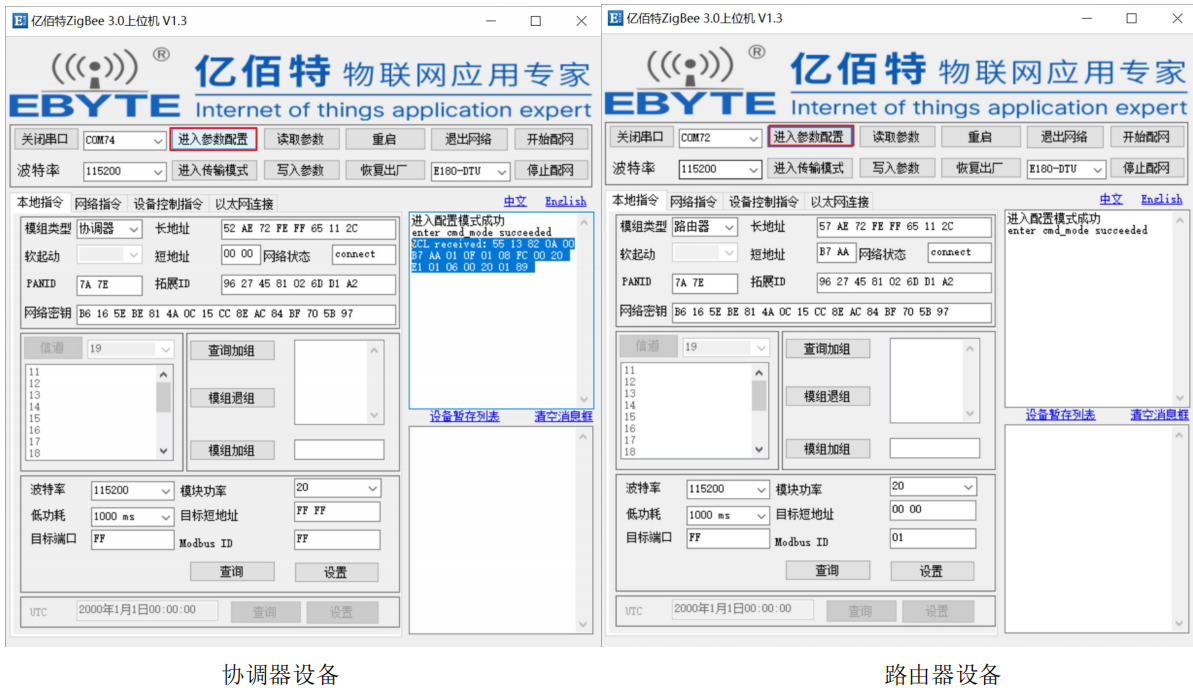

（1）在上位機界面中點擊“進入?yún)?shù)配置”，協調器設備和路由器設備回到配置模式。協調器回到配置模式后會收到入網設備周期上報的心跳包。

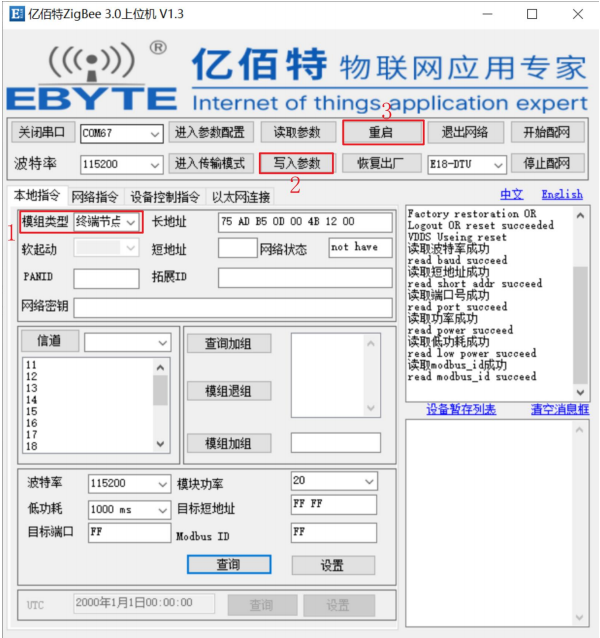

（2）協調器再添加若干個入網節點，將一個新的設備設置成“終端節點”，點擊“寫入?yún)?shù)”→“重啟”，將終端節點設備加入?yún)f(xié)調器設備網絡。

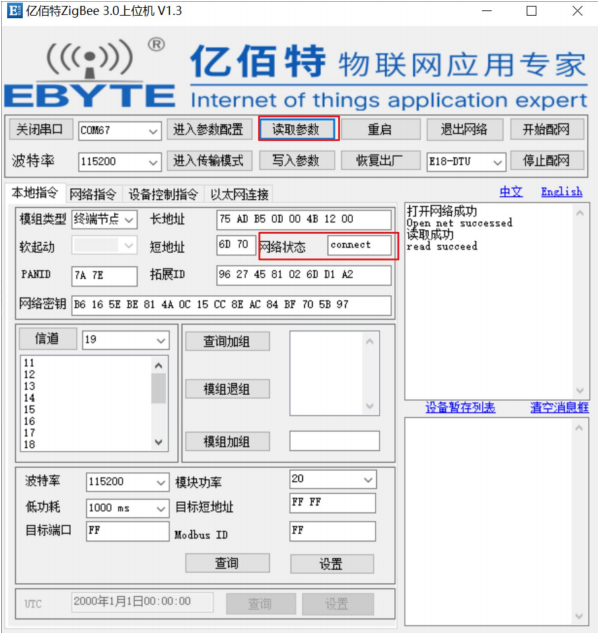

（3）新節點設備配置入網成功，點擊“讀取參數”，查看網絡狀態為“connect”，表示終端節點設備已加入?yún)f(xié)調器設備網絡。

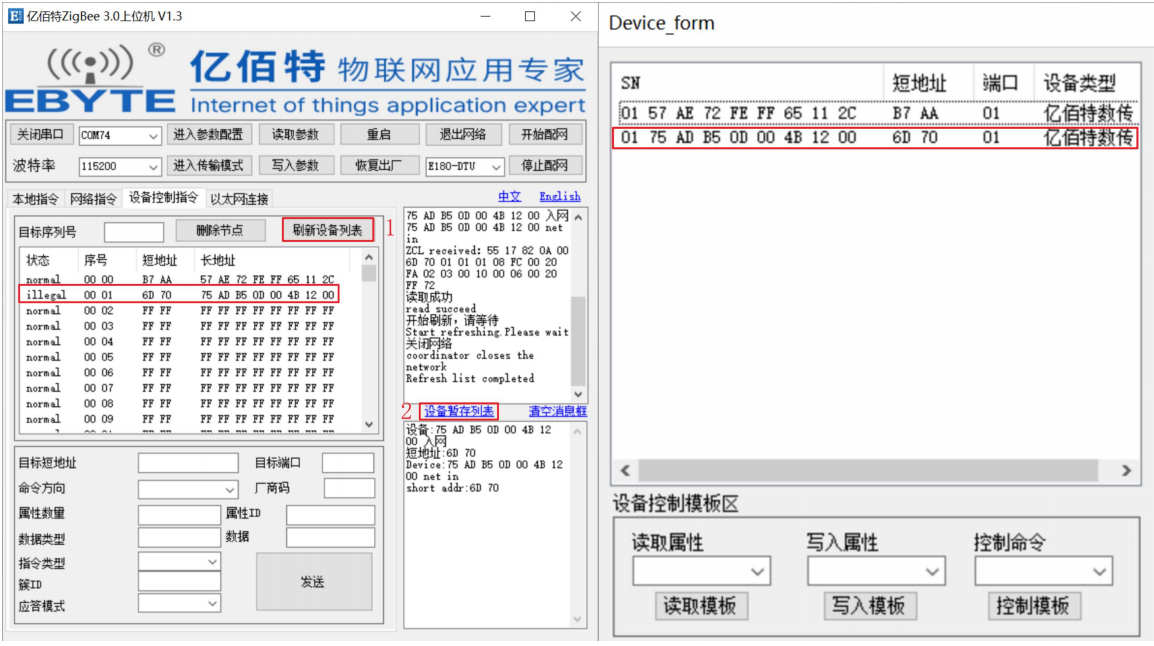

（4）在協調器設備的上位機界面上，點擊“刷新設備列表”，可以看到新設備入網，點擊“設備暫存表”，也有新設備信息。

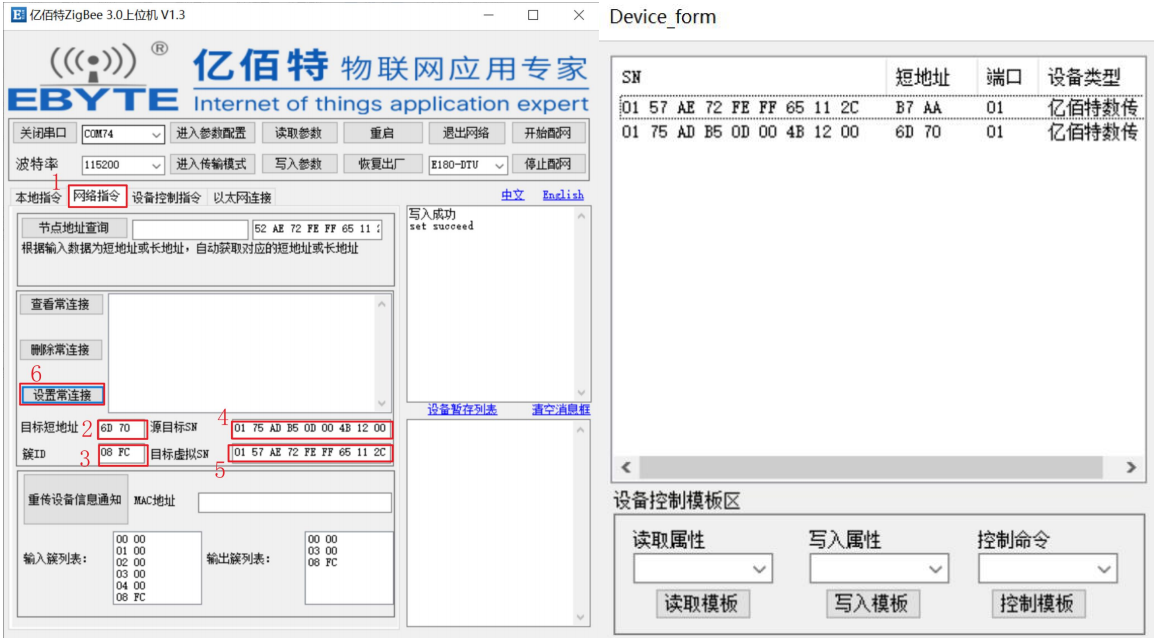

（5）在協調器上位機界面上，設置終端節點設備綁定路由器設備，使終端節點設備可以把數據透傳到路由器設備。在協調器設備的上位機界面，點擊“網絡指令”菜單，把“設備暫存列表”中的終端設備的短地址填入“目標短地址”，終端設備的 SN 號填入“源目標 SN”，路由器設備的 SN 填入“目標虛擬 SN”，簇 ID 填入 08 FC（億佰特遵循ZigBee 聯盟官方《ZigBee Cluster Library》規范自定義數據傳輸簇，詳見《億佰特ZigBee3.0 模組HEX 命令標準規范》），然后點擊“設置常連接”。

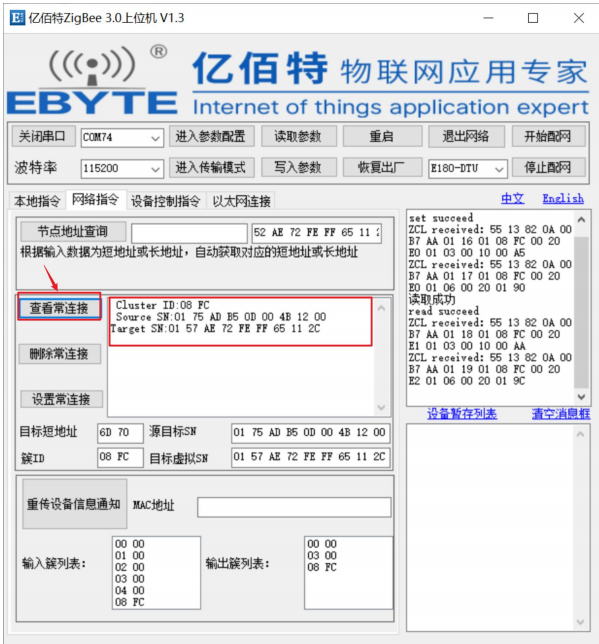

為確保綁定設置有效，可以點擊“查看常連接”確認是否綁定成功。如圖所示，模組上存在一個 cluster ID 為 08 FC，Source SN 為終端設備，Target SN 為路由器設備的綁定記錄，說明綁定設置成功。

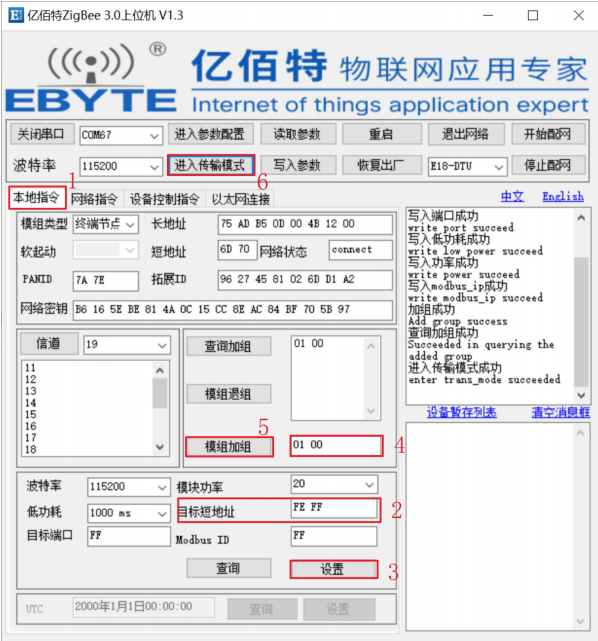

（6）在終端設備的上位機界面，把“目標短地址”設置為“FE FF”（0xFFFE 為無效短地址，將目標短地址設置為無效短地址后，設備自動將透傳目標默認為綁定地址），點擊“設置”。然后在“模組加組”輸入“01 00”，點擊“模組加組”，把終端設備加入到 0x0001 組，然后再點擊“進入傳輸模式”。

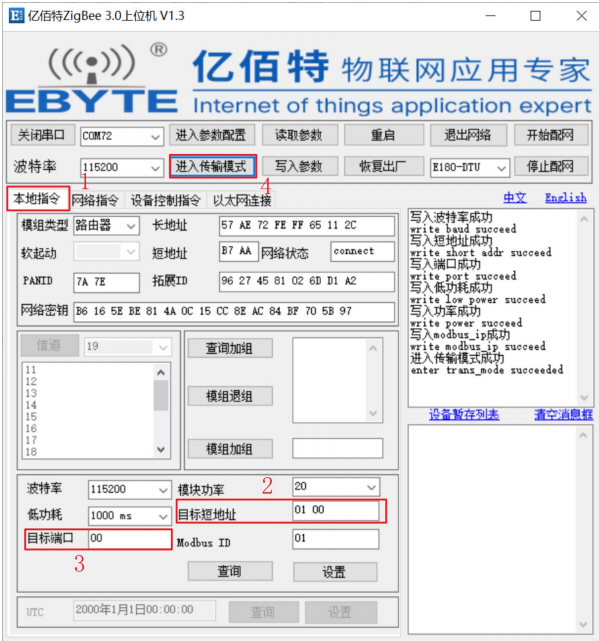

（7）在路由器設備的上位機界面，將目標端口設置成“00”（目標端口設置 0x00 即組播模式），再將目標短地址設置成“01 00”（組播模式下目標短地址為組播地址，此處組播到 0x0001 組），點擊設置，路由器向組 0x0001 組播發送透傳報文。然后點擊“進入傳輸模式”。
通過上述配置，路由器設備和終端設備之間可以相互傳輸數據，而協調器不再收到它們傳輸?shù)臄?shù)據。協調器可以添加更多的設備，設置它們相互通信。
