E106-433G27P2無線模組是基于SX1302芯片方案設計的LoRa網關射頻模組，LoRa網關射頻模組又叫LoRaWAN網關模塊，采用標準Mini PCI-e形態封裝，SPI接口，lora網關模組內置PA和LNA，半雙工傳輸設計，方便用戶快速開發LoRa網關設備。
SX1302芯片方案是Semtech推出的新一代LoRa網關基帶芯片，搭載前端SX1250芯片，可以支持?jǐn)U頻因子SF5~SF12。相比上一代SX1301網關方案，可支持更高速率的數據通信，同時功耗大幅降低，簡化了lora網關的熱設計，性能顯著提高。
1. 采用PCI Express Mini Card 1.2標準接口；
2. 發送電流最大360mA，接收電流60mA；
3. I-PEX天線接口，半雙工通信；
4. 標準SPI數字接口；
5. 支持8接收通道，SF5~SF12全解，接收靈敏度低至-141dBm；
6. 支持1發送通道，發射功率最高27dBm（典型值26dBm）；
7. 支持免授權頻段：EU433、CN470、EU868、US915；
圖1：E106-433G27P2 lora網關模塊功能框圖

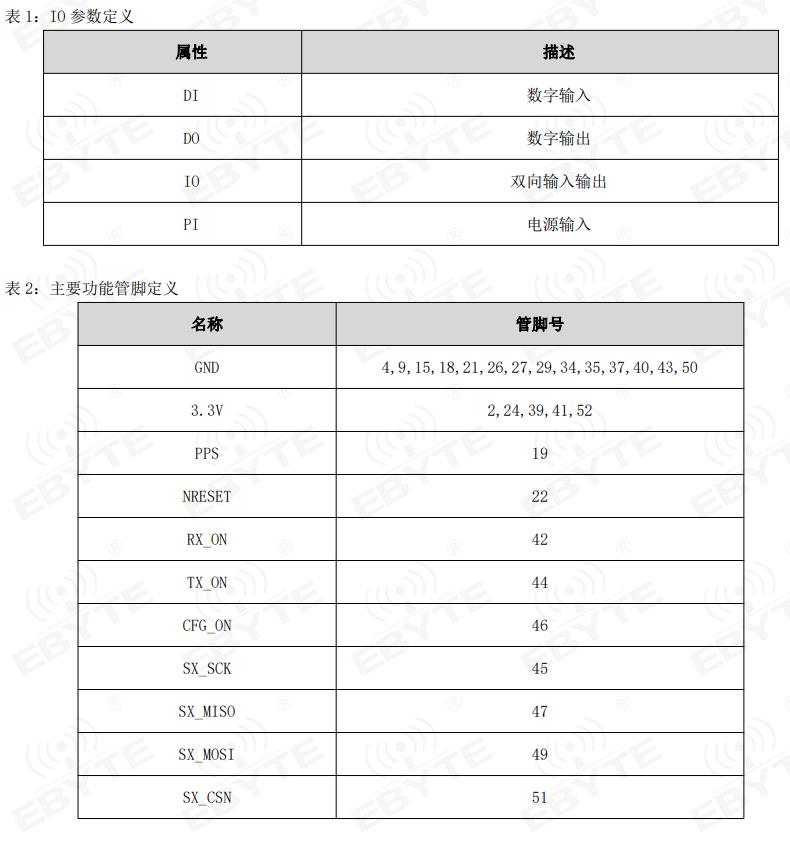

E106-433G27P2的信號接口是標準的Mini PCI Express接口，下表給出了lora網關模塊對應的52pin金手指管腳的功能定義以及說明。
E106-433G27P2網關模塊使用3.3V供電，在TX模式下，瞬間峰值電流最大可能達到400mA，為防止電壓跌落，使用的開關電源或LDO需要能夠提供足夠的電流，而且在模塊供電端口處需加一個電容值較大的鉭電容或電解電容。若使用開關電源給lora網關模塊供電，電路走線應盡量避開天線部分，以防止EMC干擾。

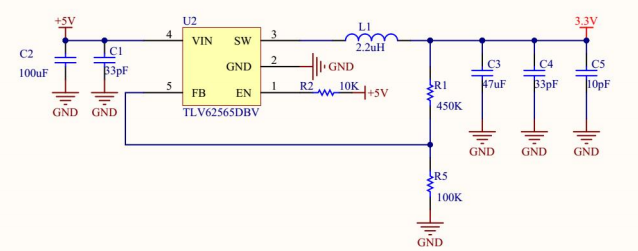

圖2：DC-DC參考電路
E106-433G27P2是lorawan網關模塊的SPI接口信號定義如下表所示。

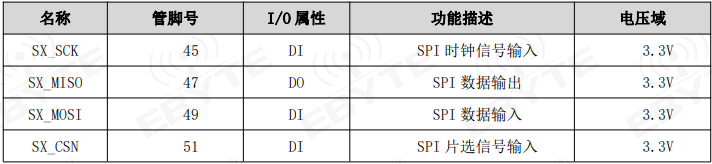

表5：SPI接口信號定義
主控SPI需要支持全雙工，具體時序請參照SX1302的Datasheet。

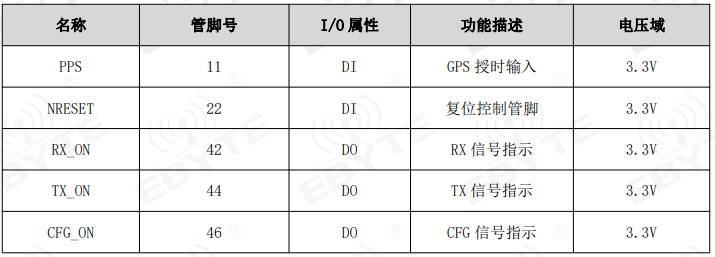

表6：控制信號接口定義
支持GPS-PPS輸入用于接收帶有時間戳的數據包。
外接控制電路，可實現模塊的復位。將NRESET接口電平拉高0.05~0.2s后釋放，可復位lorawan網關模塊。NRESET信號對干擾比較敏感，在模塊接口板上的走線應盡量的短，且有包地處理。
當lora網關射頻模組開啟接收狀態時，該引腳輸出高電平，同時板載LED點亮，連接到SX1302的GPIO。
當lora網關射頻模組處于發送數據時，該引腳輸出高電平，同時板載LED點亮,連接到SX1302的GPIO。
當lora網關射頻模組成功配置參數，該引腳輸出高電平，同時板載LED點亮,連接到SX1302的GPIO。
