E103-W04串口轉wifi模塊是億佰特開發的一款高性能、高可靠的串口轉WiFi無線數傳模塊，WiFi模塊集成了透傳功能，即拿即用，可實現TTL串口數據通過WiFi模塊實現設備聯網數據交互。前文介紹了E103-W04系列串口WiFi模塊上位機配置詳解，本文接著講述WiFi模塊的modbus物聯網網關參數上位機配置詳解：

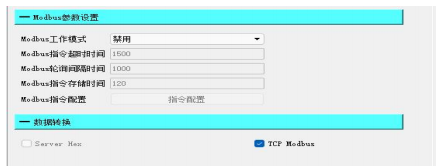

E103-W04系列串口轉WiFi模塊集成了豐富的物聯網網關功能，分別可以設置網關簡單協議轉化模式、多主機網關模式、存儲型網關模式、配置型網關模式、主動上傳型網關模式共計五種類型，默認為禁用，即為不開啟。modbus功能區，將選項改為任意一種類型，即為開啟，注意：開啟后，modbus網關將工作在鏈路一上，只支持 TCP 形式交互，并且會主動關閉其他三路鏈路，請不要使用其他三條鏈路。下面簡單介紹一下該WiFi模塊的幾種物聯網modbus網關模式：
簡單協議轉換：也就是最常用簡單的TCP協議與RTU協議轉換。
多主機網關模式：也就是比如 A/B 兩個主機都會通過modbus協議訪問設備信息，如果 A/B 同時發起訪問請求，那么比如 A 已經訪問了，modbus 就會進入忙狀態，B 的訪問信息將會存儲下來，等待 A 主機的交互結束了，再執行 B 主機的交互，從而避免了多個主機 modbus 總線的信息沖突。
存儲型網關：由于RS485 交互端的交互速度慢于網絡端，所以很多的總線等待都是源于慢的這一端，而存儲型網關， 比如主機訪問了一條指令，那么設備作為 modbus 網關會”記住”這個指令，并且不斷輪詢，將輪詢結果保存在 設備中，那么下次主機再次訪問這個數據，設備作為 modbus 網關將不會再走 485 下發詢問信息，等待內容 返回，然后將內容返回給網絡端的流程，而是直接將設備內存儲的輪詢內容直接返回給主機，讓交互速度流 暢起來。
配置型網關：與存儲型網關類似，但是您可以將常用的詢問指令事先配置到設備中，相當于讓設備不需要主機下發，直接記住這些指令，后面的工作流程與存儲型網關相同
網關主動上傳：在modbus 指令配置那里可以配置指令（這個指令配置區是配置型網關和主動上傳統一使用的配置）， 配置完后，就像配置型網關一樣，設備作為 modbus 網關會通過RS485串口通信下發詢問信息，但是這里得到詢問結果 后，會直接通過網絡返回給主機端。
Server Hex：這個參數暫不支持
TCP Modbus：支持在選擇多主機的時候不勾選此項，其余時候勾選上，這是常用用法，代表默認網絡端跑的是 TCP 類型數據，然后設備作為 modbus 網關到從機端跑的 RTU 數據。
今天的分享就到這里啦，EBYTE人每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，還有客服小姐姐在線答疑哦！
