PCB布局是電子產品設計中的重要環節之一，對產品的性能和可靠性有著至關重要的影響。而在進行PCB布局時，遵循3W原則能夠幫助設計師更好地理解布局的要求，從而設計出更加優秀的電路板。本文將詳細介紹3W原則的具體內容，并探討其在電路板設計中的應用。
3W原則的定義3W原則是指“Wiring、Worship、Waste”，即連線、供電和浪費三個方面。其中，“連線”是指電路板上的信號傳輸線路，包括信號線、功率線、地線等；“供電”是指電路板上的電源線路，包括電源輸入、電源濾波、電源分配等；而“浪費”則是指電路板上的空間浪費問題，包括板子大小、器件布局、線路走向等。三個方面互相關聯，其中一個方面的問題會影響到另外兩個方面。因此，遵循3W原則能夠幫助設計師在電路板設計中更好地平衡這三個方面的關系，從而設計出更加優秀的電路板。
PCB連線（Wiring）是指電路板上的信號傳輸線路，包括信號線、功率線、地線等。在進行電路板設計時，連線的布局是非常關鍵的一部分。良好的連線PCB布局可以提高電路的可靠性和性能，并減少電路的噪聲和干擾。在進行連線布局時，需要注意以下幾點：
1.信號傳輸路線的長度應該盡量短，這可以減少信號干擾和傳輸誤差。
2.信號傳輸路線的寬度和距離應該合理選擇，以保證信號的穩定傳輸。
3.信號線和電源線應該相互分離，以避免電源噪聲對信號傳輸?shù)挠绊憽?/span>
4.信號線和地線應該相互分離，以避免地線噪聲對信號傳輸?shù)挠绊憽?/span>
5.信號傳輸路線的布局應該避免交叉和環形，以減少信號干擾和傳輸誤差。
供電是指電路板上的電源線路，包括電源輸入、電源濾波、電源分配等。在進行PCB電路板設計時，供電的布局是非常重要的一部分。良好的供電布局可以提高電路的可靠性和性能，并減少電路的噪聲和干擾。在進行供電布局時，需要注意以下幾點：
1.電源輸入應該盡量集中在電路板的一個位置，以便進行電源濾波。

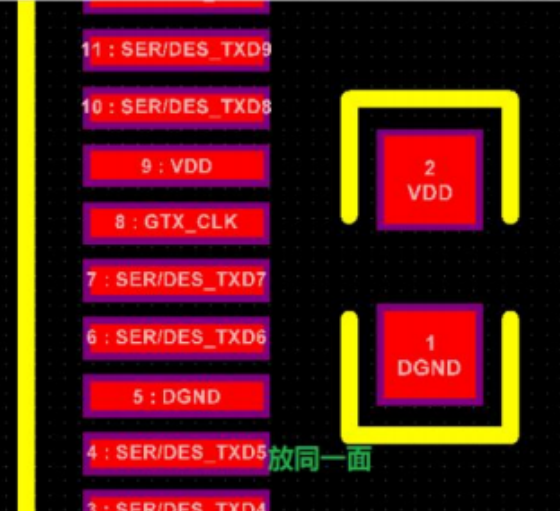

2.電源濾波電容應該盡量靠近電源引腳，以提高濾波效果。
3.電源分配應該盡量平衡，以避免電源噪聲和過載問題。
4.電源分配和信號線應該相互分離，以避免電源噪聲對信號傳輸?shù)挠绊憽?/span>
5.電源線和地線應該相互分離，以避免地線噪聲對電源的影響。
浪費是指電路板上的空間浪費問題，包括板子大小、器件布局、線路走向等。在進行電路板設計時，浪費問題也是需要關注的一個方面。良好的布局不僅可以減少空間浪費，還可以提高電路板的可靠性和性能。在進行布局時，需要注意以下幾點：
1.電路板的大小應該盡量小，以減少材料成本和布局的復雜度。

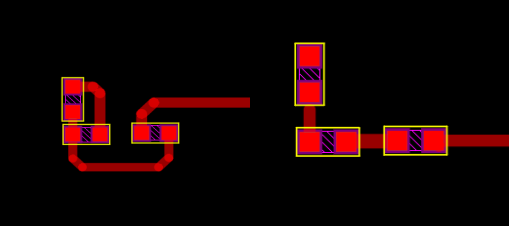

2.器件的布局應該合理，以盡可能減少連線的長度和復雜度。
3.器件之間的距離應該合理，以避免信號干擾和傳輸誤差。
4.線路的走向應該簡單直接，以減少信號干擾和傳輸誤差。
5.空間的利用應該充分以避免板子上出現大面積的空白區域。
三個方面的關系3W原則中的三個方面并不是完全獨立的，它們之間存在著相互關系。在進行電路板設計時，需要注意這些關系，以保證設計的全面性和可靠性。例如，在進行連線布局時，需要考慮供電和浪費的因素。如果連線的布局導致電路板浪費了大量的空間，那么就需要重新考慮連線的布局方式，以減少空間的浪費。同樣地，在進行供電布局時，也需要考慮連線和浪費的因素。如果電源線路的布局導致信號線路的長度過長，那么就需要重新考慮電源線路的布局方式，以減少信號傳輸?shù)恼`差和于擾。
3W原則是電路板設計中非常重要的一個原則，它可以幫助設計師更好地理解布局的要求，從而設計出更加優秀的電路板。在進行電路板設計時，需要注意連線、供電和浪費三個方面的關系，以保證設計的全面性和可靠性。同時，在具體實踐中，還需要考慮其他因素，如器件的選型、布局的復雜度等。只有在綜合考慮各種因素的基礎上，才能設計出滿足要求的電路板。
