1. 按電路模塊進行PCB布局，實現同一功能的相關電路稱為一個模塊，電路模塊中的元件應采用就近集中原則，同時數字電路和模擬電路分開。
2.遵照“先大后小，先難后易”等的布置原則，即重要的單元電路、核心元器件應當優先布局。
3.布局中應參考原理框圖，根據單板的主信號流向規律安排主要元器件。
4.布局應該盡量滿足以下要求：總的連線盡可能短，關鍵信號線最短；高電壓、大電流信號與小電流、低電壓的弱信號完全分開；模擬信號與數字信號分開；高頻信號與低頻信號分開；高頻元器件的間隔要充分。
5.相同結構電路部分，盡可能采用“對稱式”標準布局。
6.器件布局柵格的設置，一般IC器件布局時，柵格應為50-100mil、小型表面安裝器件，如表面貼裝元件布局時，柵格設置應不少于25mil.
7.同類型插裝元器件在X或Y方向上應朝一個方向防止同一種類型的有極性分立元件也要力爭在X或Y方向上保持一致，便于生產和檢驗。
8.IC去耦電容的布局要盡量靠近IC的電源管腳，并使之與電源和地之間形成的回路最短。
9.元件布局時，應適當考慮使用同一種電源的器件盡量放在一起，以便于將來的電源分割。
10.用于阻抗匹配目的阻容器件的布局，要根據其屬性合理布置。串聯匹配電阻的布局要靠近該信號的驅動端，距離一般不超過500mil。匹配電阻、電容的布局一定要分清信號的源端和終端，對于多負載的終端匹配一定要在信號的最遠端匹配。
11.表面貼裝器件（SMD）相互間距離要大于0.7mm。
12.表面貼裝器件焊盤外側同相鄰插件外形邊緣距離要大于2mm。
13.定位孔、標準孔等非安裝孔周圍1.27mm 內不得貼裝元、器件，螺釘?shù)劝惭b孔周圍3.5mm（對于M2.5）、4mm（對于M3）內不得貼裝元器件。
14. 臥裝電阻、電感（插件）、電解電容等元件的下方避免布過孔，以免波峰焊后過孔與元件殼體短路。
15. 元器件的外側距板邊的距離為5mm。
16.BGA與相鄰元件的距離>5mm。有壓接件的PCB，壓接的接插件周圍5mm內不能有插裝元器件，在焊接面其周圍5mm內也不能有貼裝元器件。
17. 金屬殼體元器件和金屬件（屏蔽盒等）不能與其它元器件相碰，不能緊貼印制線、焊盤，其間距應大于2mm。定位孔、緊固件安裝孔、橢圓孔及板中其它方孔外側距板邊的尺寸大于3mm。
18. 發熱元件不能緊鄰導線和熱敏元件；高熱器件要均衡分布。
19. 電源插座要盡量布置在印制板的四周，電源插座與其相連的匯流條接線端應布置在同側。特別應注意不要把電源插座及其它焊接連接器布置在連接器之間，以利于這些插座、連接器的焊接及電源線纜設計和扎線。電源插座及焊接連接器的布置間距應考慮方便電源插頭的插拔。
20.貼片焊盤上不能有通孔，以免焊膏流失造成元件虛焊。重要信號線不準從插座腳間穿過。
21.貼片單邊對齊，字符方向一致，封裝方向一致。
22.有極性的器件在以同一板上的極性標示方向盡量保持一致。
1、畫定布線區域距PCB板邊≤1mm的區域內，以及安裝孔周圍1mm內，禁止布線。
2、電源線盡可能的寬，不應低于18mil；信號線寬不應低于12mil；cpu入出線不應低于10mil（或8mil）；線間距不低于10mil。
3、正常過孔不低于30mil。
4、 注意電源線與地線應盡可能呈放射狀，以及信號線不能出現回環走線。
環路最小規則，即信號線與其回路構成的環面積要盡可能小，環面積越小，對外的輻射越少，接收外界的干擾也越小。實例如下圖所示：
串?dāng)_是指PCB上不同網絡之間因較長的平行布線引起的相互干擾，主要是由于平行線間的分布電容和分布電感的作用。克服串?dāng)_的主要措施是：
加大平行布線的間距，遵循3W規則。
在平行線間插入接地的隔離線。減小布線層與地平面的距離。
相鄰層的走線方向成正交結構。避免將不同的信號線在相鄰層走成同一方向，以減少不必要的層間串?dāng)_；當由于板結構限制年已避免出現該情況，特別是信號速率較高時，應考慮用地平面隔離各布線層，用地信號線隔離各信號線。作為電路的輸入及輸出用的印制導線應盡量避免相鄰平行，以免發生回授，在這些導線之間最好加接地線。
一般不允許出現一端浮空的布線，主要是為了避免產生“天線效應”，減少不必要的干擾輻射和接收，否則可能帶來不可預知的結果。

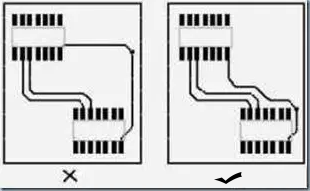

同一網絡的布線寬度應保持一致，線寬的變化會造成線路特性阻抗的不均勻，當傳輸?shù)乃俣容^高時會產生反射，在設計中應該盡量避免這種情況。在某些條件下，如接插件引出線，BGA封裝的引出線類似的結構時，可能無法避免線寬的變化，應該盡量減少中間不一致部分的有效長度。
防止信號線在不同層之間形成自環。在多層板設計中容易發生此類問題，自環將引起輻射干擾。如下圖所示：

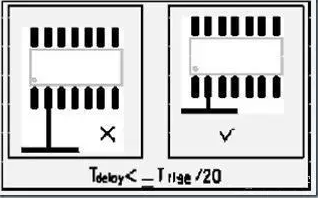

盡量控制分枝的長度，一般的要求是Tdelay<=Trise/20。
主要針對高頻信號設計而言，即布線長度不得與其波長成整數倍關系，以免產生諧振現象。

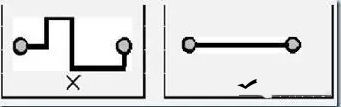

即短線規則，在設計時應該盡量讓布線長度盡量短，以減少由于走線過長帶來的干擾問題，特別是一些重要信號線，如時鐘線，務必將其振蕩器放在離器件很近的地方。對驅動多個器件的情況，應根據具體情況決定采用何種網絡拓?fù)浣Y(jié)構。

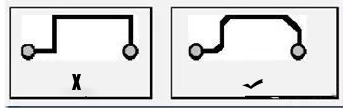

PCB設計中應避免產生銳角和直角，產生不必要的輻射，同時工藝性能也不好。在布線中盡量采用135度拐角，如下圖所示：
主要是為了防止不同工作頻率的模塊之間的互相干擾，同時盡量縮短高頻部分的布線長度。通常將高頻的部分布設在接口部分以減少布線長度。同時還要考慮到高/低頻部分地平面的分割問題，通常采用將二者的地分割，再在接口處單點相接。
對混合電路，也有將模擬與數字電路分布布置在印制板的兩面，分別使用不同的層布線，中間用地層隔離的方式。
孤立銅區的出現，將帶來一些不可預知的問題，因此將孤立銅區與別的信號相接，有助于改善信號質量，通常是將孤立銅區接地或刪除。在實際的制作中，PCB廠家將一些板的空置部分增加了一些銅箔，主要是為了方便印制板加工，同時對防止印制板翹曲也有一定的作用。
對于導通孔密集的區域，要注意避免孔在電源和地層的挖空區域相互連接，形成對平面層的分割，從而破壞平面層的完整性，并進而導致信號線在地層的回路面積增大。
不同電源層在空間上要避免重疊。主要是為了減少不同電源之間的干擾，特別是一些電壓相差很大的電源之間，電源平面的重疊問題一定要設法避免，難以避免時可考慮中間隔底層。在不同信號層間進行供電的電源總線遵循這一規則，即盡量避免重疊。
為了減少線間串?dāng)_，應保證導線間距足夠大，當導線中心間距不少于3倍線寬時，則可保持70%的電場不互相串?dāng)_，如要達到98%的電場不互相干擾，可使用10W間距。在布線密度較低時，信號線的間距可適當?shù)丶哟?，對高、低電平懸殊的信號線應盡可能地短且加大間距。
導線寬度應以能滿足電氣性能要求而又便于生產為宜，它的最小值以承受的電流大小而定，但最小不宜小于0.2mm，在高密度、高精度的印制線路中，導線寬度和間距一般可取0.3mm；導線寬度在大電流情況下還要考慮其溫升，單面板實驗表明，當銅箔厚度為50μm、導線寬度1～1.5mm、通過電流2A時，溫升很小，因此，一般選用1～1.5mm寬度導線就可能滿足設計要求而不致引起溫升；印制導線的公共地線應盡可能地粗，可能的話，使用大于2～3mm的線條，這點在帶有微處理器的電路中尤為重要，因為當?shù)鼐€過細時，由于流過的電流的變化，地電位變動，微處理器定時信號的電平不穩，會使噪聲容限劣化；在DIP封裝的IC腳間走線，可應用10－10與12－12原則，即當兩腳間通過2根線時，焊盤直徑可設為50mil、線寬與線距都為10mil，當兩腳間只通過1根線時，焊盤直徑可設為64mil、線寬與線距都為12mil。
21. 印制導線的屏蔽與接地：印制導線的公共地線，應盡量布置在印制線路板的邊緣部分。在印制線路板上應盡可能多地保留銅箔做地線，這樣得到的屏蔽效果，比一長條地線要好，傳輸線特性和屏蔽作用將得到改善，另外起到了減小分布電容的作用。印制導線的公共地線最好形成環路或網狀，這是因為當在同一塊板上有許多集成電路，特別是有耗電多的元件時，由于圖形上的限制產生了接地電位差，從而引起噪聲容限的降低，當做成回路時，接地電位差減小。另外，接地和電源的圖形盡可能要與數據的流動方向平行，這是抑制噪聲能力增強的秘訣；多層印制線路板可采取其中若干層作屏蔽層，電源層、地線層均可視為屏蔽層，一般地線層和電源層設計在多層印制線路板的內層，信號線設計在內層和外層。
1. 印制線路板上的元器件放置的通常順序： 放置與結構有緊密配合的固定位置的元器件，如電源插座、指示燈、開關、連接件之類，這些器件放置好后用軟件的LOCK 功能將其鎖定，使之以后不會被誤移動；
放置線路上的特殊元件和大的元器件，如發熱元件、變壓器、IC 等；
放置小器件。
2.元器件離板邊緣的距離：可能的話所有的元器件均放置在離板的邊緣3mm以外或至少大于板厚，這是由于在大批量生產的流水線插件和進行波峰焊時，要提供給導軌槽使用，同時也為了防止由于外形加工引起邊緣部分的缺損，如果印制線路板上元器件過多，不得已要超出3mm范圍時，可以在板的邊緣加上3mm的輔邊，輔邊開V 形槽，在生產時用手掰斷即可。
3.高低壓之間的隔離：在許多印制線路板上同時有高壓電路和低壓電路，高壓電路部分的元器件與低壓部分要分隔開放置，隔離距離與要承受的耐壓有關，通常情況下在2000kV時板上要距離2mm，在此之上以比例算還要加大，例如若要承受3000V的耐壓測試，則高低壓線路之間的距離應在3.5mm以上，許多情況下為避免爬電，還在印制線路板上的高低壓之間開槽。
