E820-DTU(2I2-433L)-V8是一款模擬量無線數傳電臺，支持模擬量跟隨、控制采集的遠程控制產品，控制采集模式下支持無線Modbus RTU協議，該模擬量無線數傳電臺產品具有高度易用性，用戶可方便快速地集成于自己的系統中，以實現基于433MHz無線的遠程控制。
支持2路模擬量輸入，默認電流檢測；
支持2路模擬量輸出，默認電流輸出；
支持模擬量數據通過433MHz無線遠程傳輸；
支持模擬量跟隨以及控制采集；
支持4種工作模式：跟隨發射、跟隨接收、控制采集、配置模式；
控制采集模式采用Modbus RTU協議數據處理；
支持Reset輕觸按鍵，長按5s配置設備地址恢復出廠設置；
內置看門狗，具有高度的可靠性；
3個雙色指示燈顯示工作狀態；
電源具有良好的過流、過壓、防反接等功能。
下文是針對E820-DTU(2I2-433L)-V8系列產品的快速入門介紹，建議用戶系統的閱讀本文并按照指示操作一遍，將會對支持模擬量跟隨、控制采集的模擬量無線數傳電臺模塊產品有一個系統的認識，用戶也可以根據需要選擇你感興趣的段落閱讀。針對特定的細節和說明，請參考產品手冊。

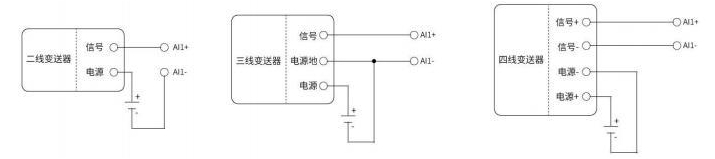

1.1、模擬量輸入連接

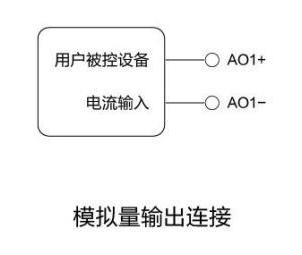

1.2模擬量輸出連接

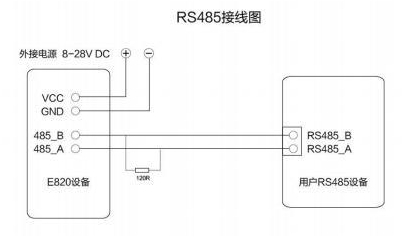

1.3、RS485串口連接
準備兩臺E820-DTU(2I2-433L)-V8設備，分別為設備A和設備B，確保參數配置一致（采用默認參數）。通過撥碼開關配置工作模式，設備A配置為跟隨發射模式，設備B配置為跟隨接收模式，設備A采用模擬量輸入連接，設備B采用模擬量輸出連接。設備A與設備B可實現跟隨功能。 (改變模式后需重新上電生效)

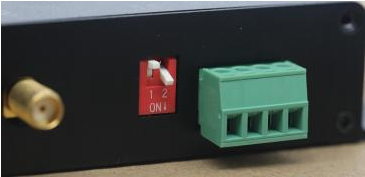

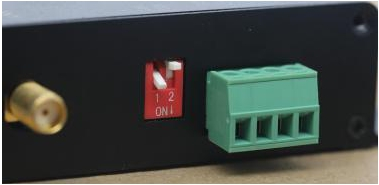

設備A，即發射端，撥碼開關配置成M1=0，M0=1，配置好后需重新上電。
設備B，即接收端，撥碼開關配置成M1=1，M0=0，配置好后需重新上電。

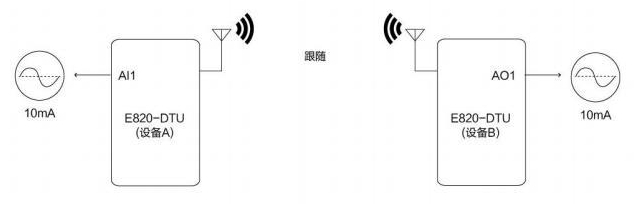

例如，設備A通道1采集到模擬量10mA，緊接著，設備B通道1輸出模擬量10mA；若設備A通道1無任何輸入，緊接著，設備B通道1無任何輸出；設備A發射一次數據時，A1、A2藍燈閃爍一次，設備B接收一次數據時，A1、A2綠燈閃爍一次。
注意：跟隨功能狀態下，此時，設備A的模擬輸出接口不起作用，設備B的模擬輸入接口不起作用。
準備一臺E820-DTU(2I2-433L)-V8設備以及一臺E90-DTU數傳電臺，設備無線通訊采用Modbus RTU協議，查閱下文無線信道碼值表及無線響應時間碼值表，將TUE90-D系列數傳電臺的無線參數配置得與E820-DTU(2I2-433L)-V8設備一致。
通過撥碼開關配置E820-DTU(2I2-433L)-V8設備的工作模式。

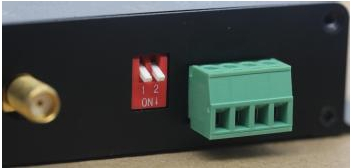

控制采集模式，撥碼開關配置成M1=0，M0=0，配置好后需重新上電。
采集模式下，例如E90-DTU電臺可通過指令01 03 00 11 00 01 D4 0F讀取E820-DTU(2I2-433L)-V8設備的1通道輸入，若輸入為10mA，則返回的理想數據可為01 03 02 27 10 A2 78。 其中0x2710H可轉換為10000D，即10.000mA。
控制模式下，例如E90-DTU電臺可通過指令01 06 00 41 27 10 C3 E2控制E820-DTU(2I2-433L)-V8設備的1通道輸出，輸出為10mA，若寫入正確，則返回的數據為01 06 00 41 27 10 C3 E2。
配置模式（M1M0=11），可通過上位機配置參數：

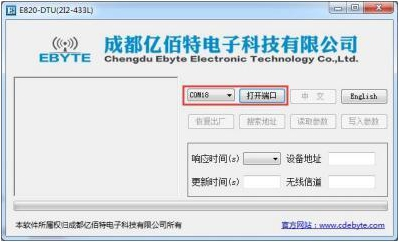

參數配置步驟一：選擇對應串口，并打開。

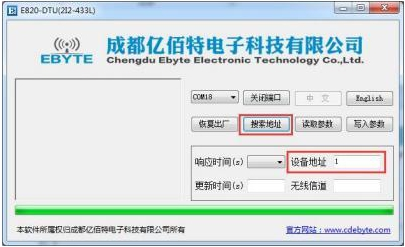

參數配置步驟二：單擊“搜索地址 ”，即搜索該設備當前的設備地址，可看到設備地址顯示為 1；改變設備地址后，操作時，請優先單擊“搜索地址 ”。

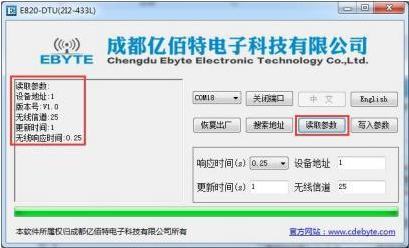

參數配置步驟三：讀取參數。

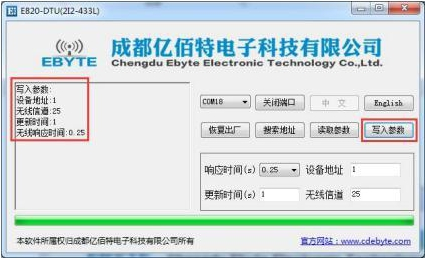

參數配置步驟四：寫入?yún)?shù)。
恢復出廠
將所有參數恢復成默認配置。
響應時間
共有 6 個等級，分別為 1.5s，0.5s，0.25s，0.2s，0.15s，0.1s，默認 0.25s。通信設備之間響應時間必須一致，響應時間越大，則傳輸?shù)木嚯x越遠；并且響應時間必須小于等于更新時間。
更新時間
僅在跟隨模式下起作用，更新時間最小為 0.5s，最大為 600s，僅可以是 0.5 的倍數關系，如 14.5s、300s 等，默認1s；更新時間指的是跟隨接收端每隔多久變化一次數據，通信設備之間更新時間必須一致。
設備地址
設備地址指的是該設備當前地址，最小為 1，最大為 247，默認 1。
無線信道
無線信道，即設備所處的通信信道，最小為 0，最大為 31，默認 25，通信設備之間無線信道必須一致。
