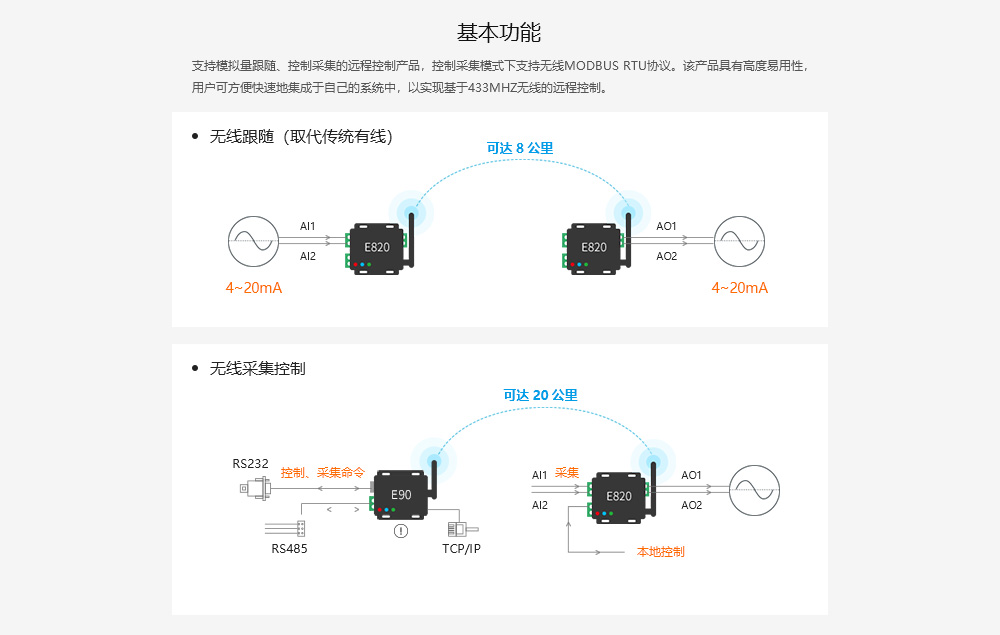

| 序號 | 參數名稱 | 參數值 | 注釋 |

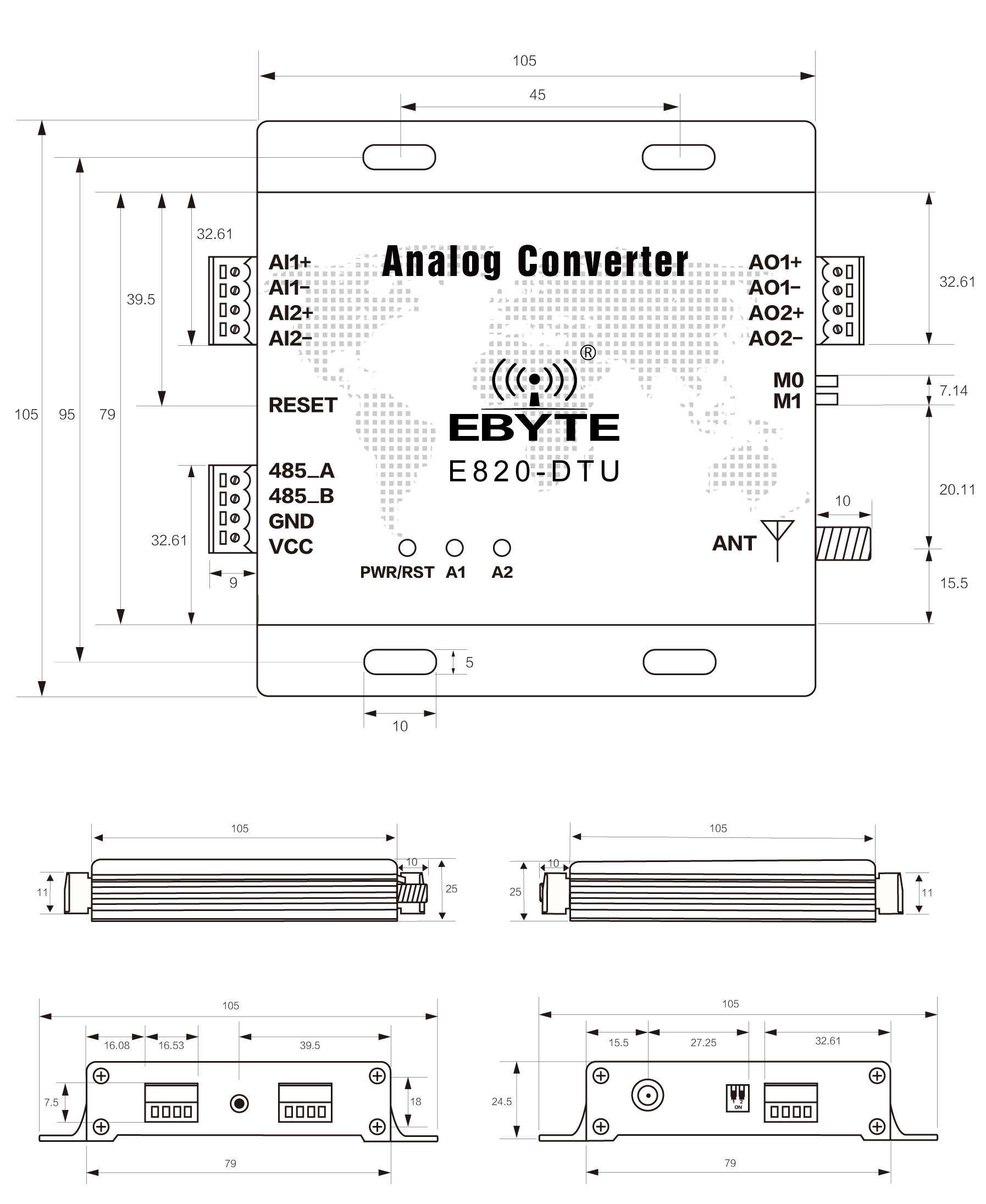

| 1 | 模塊尺寸 | 124*105*25mm | 不含壓線接口 |
| 2 | 平均重量 | 242±5 g | 不含壓線接口 |
| 3 | 輸入信號類型 | 0-20mA | 模擬信號輸入范圍 |
| 4 | 采集通道 | 2路輸入 | 2路電流采集，4路全差分電壓采集 |
| 5 | 采集速率 | 全通道10Hz | 對模擬信號的采集速率 |
| 6 | 接口方式 | RS485：1 * 5 * 3.81 mm | 壓線方式 |
| 7 | 供電電壓 | 10 ~ 28V DC | 注意：高于28V電壓，將導致模塊永久損毀 |
| 8 | 工作電流 | 31mA | 推薦使用大于100mA輸出的電源（不使用輸出電源時） |
| 9 | 通信接口 | RS485 | RS485 |
| 10 | 設備地址 | 1-250 | 1-250可設置，默認為1 |
| 11 | 采集精度 | 0.1%FS | 采集模擬信號的精度 |
| 12 | 波特率 | 出廠默認9600 | 波特率范圍1200~115200可設置 |
| 13 | 工作溫度 | -40℃～+85℃ | 工業級 |
| 14 | 隔離防護 | 4000V DC | 雷擊，浪涌防護 |

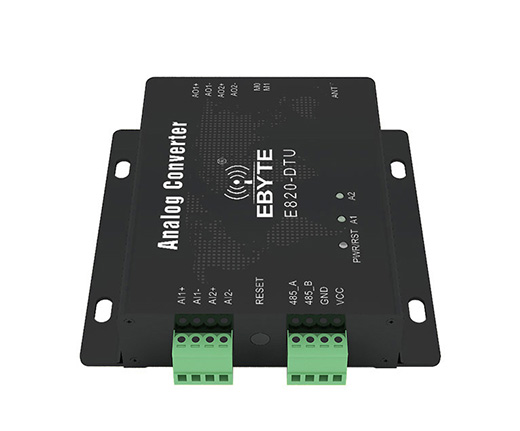

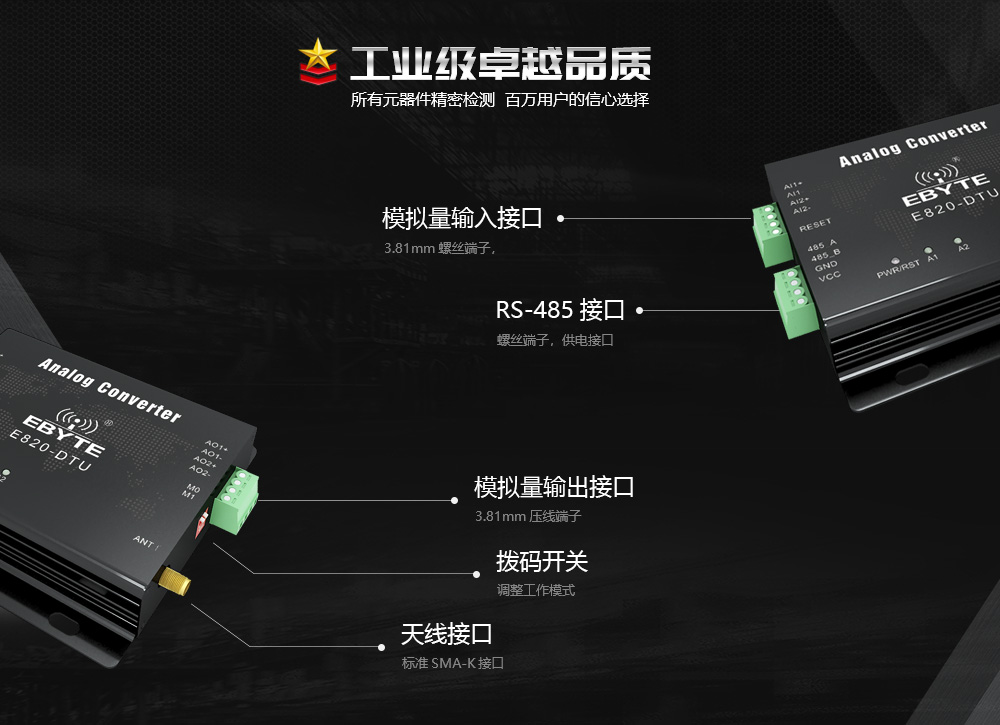

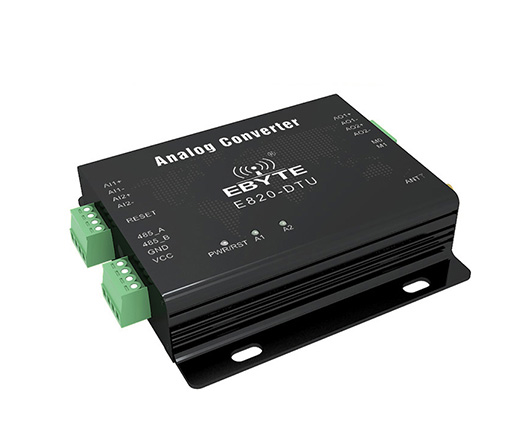

| 腳號 | 名稱 | 功能 | 說明 |

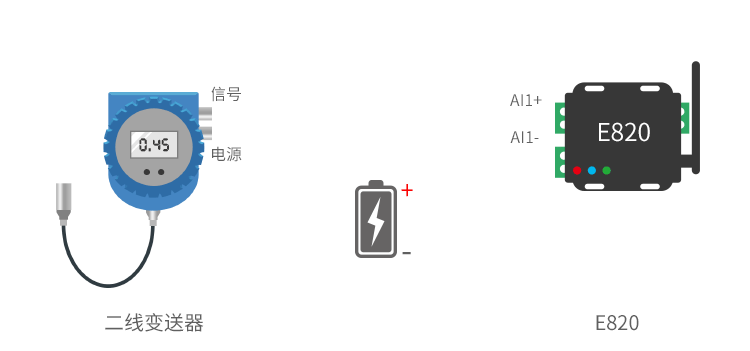

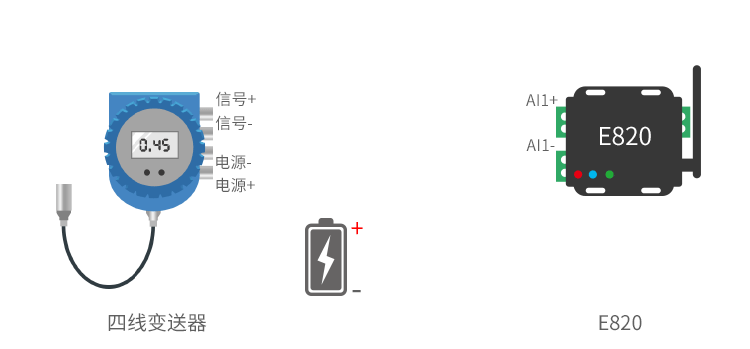

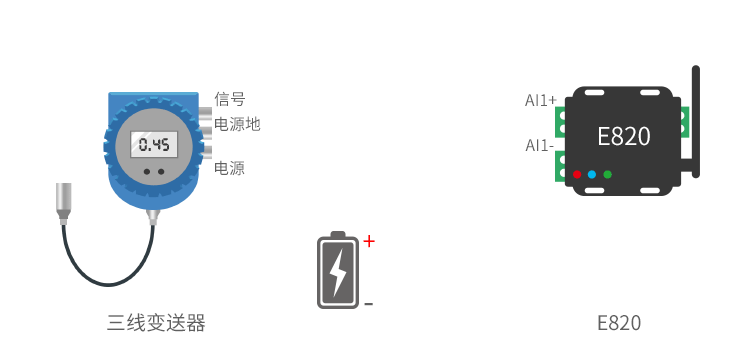

| 1 | AI1+ | 模擬信號輸入通道1正極 | 模擬信號的輸入引腳，與AI1-形成輸入 |
| 2 | AI1- | 模擬信號輸入通道1負極 | 與AI1+成對使用 |
| 3 | AI2+ | 模擬信號輸入通道2正極 | 模擬信號的輸入引腳，與AI2-形成輸入 |
| 4 | AI2- | 模擬信號輸入通道2負極 | 與AI2-成對使用 |
| 5 | RESET | 復位按鍵 | 在采集模式下，可長按輕觸按鍵5s將Modbus地址復位成默認地址01 |
| 6 | 485_A | RS-485接口A | RS-485接口A與設備A接口相連，僅用于配置參數 |
| 7 | 485_B | RS-485接口B | RS-485接口B與設備B接口相連，僅用于配置參數 |
| 8 | GND | 壓線式電源輸入負極 | 電源參考地 |
| 9 | VCC | 壓線式電源輸入正極 | 電源輸入端，范圍：DC 8-28V，推薦12V/24V |
| 10 | PWR/RST | 電源/復位成功指示 | 雙色燈，藍燈為電源指示燈，綠燈為復位成功指示燈 |
| 11 | A1 | 無線發射/接收數據指示 | 雙色燈，藍燈為發射數據指示，綠燈為接收數據指示（通道1） |
| 12 | A2 | 無線發射/接收數據指示 | 雙色燈，藍燈為發射數據指示，綠燈為接收數據指示（通道2） |
| 13 | ANT | 天線接口 | 433MHz天線 |

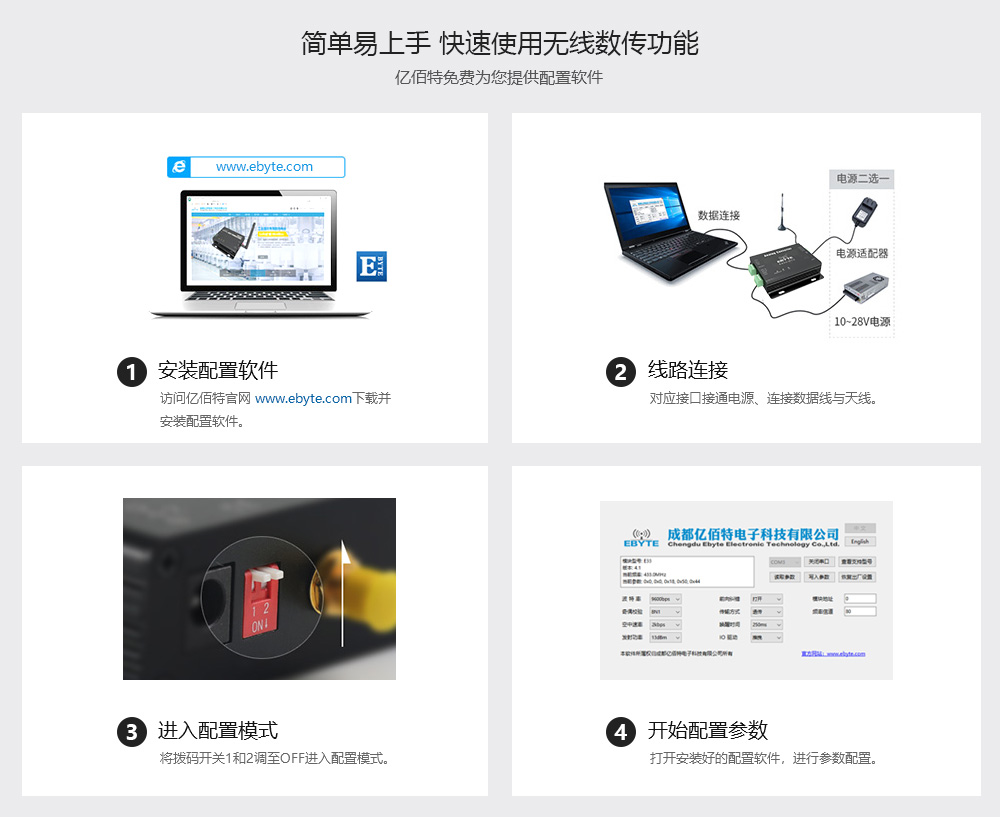

| 14 | 撥碼開關 | 模式選擇 | M1M0（00、01、10、11） |
| 15 | AO2- | 模擬信號輸出通道2負極 | 與AO-成對使用 |
| 16 | AO2+ | 模擬信號輸出通道2正極 | 模擬信號的輸出引腳，與AO2-形成輸出 |
| 17 | AO1- | 模擬信號輸出通道1負極 | 與AO+成對使用 |
| 18 | AO1+ | 模擬信號輸出通道1正極 | 模擬信號的輸出引腳，與AO1-形成輸出 |
