E95-DTU(433C20-485)-V2.0和E95-DTU(433C30-485)-V2.0型號數傳電臺是高速連續傳輸型433M無線數傳模組的數傳電臺，內置高性能單片機與無線收發芯片。工作在410至441MHz頻段(默認433MHz)，發射功率20/30dBm。高速率低延遲數傳電臺主要功能為模組在連續傳輸模式時，可以在不同串口波特率下執行連續不間斷傳輸，且接收端數據輸出延遲較低，適合需要快速傳輸較大數據量物聯網應用場景。

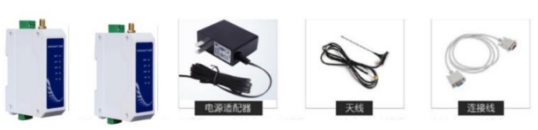

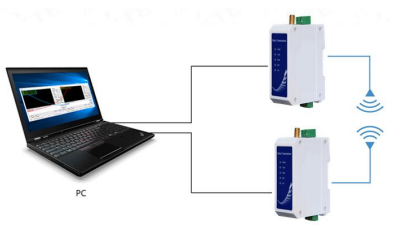

需要準備兩臺E95-DTU(433Cxx-485)-V2.0及匹配天線、連接線等通信設備，如下圖所示：

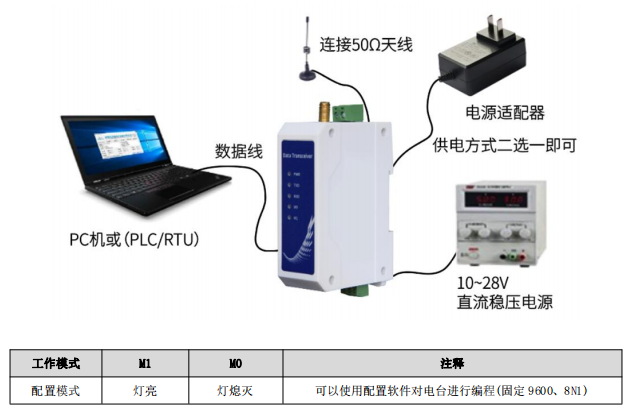

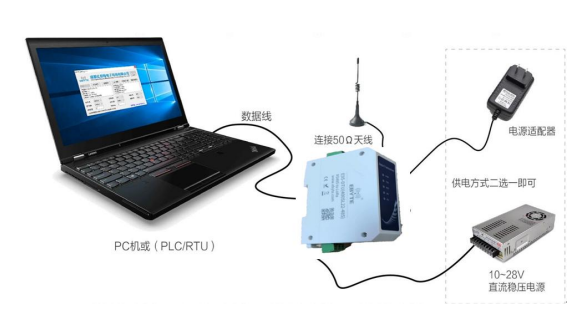

首先給數傳電臺安裝天線，然后安裝電源，用戶使用電源適配器供電；
使用USB轉RS485/RS232串口接口或者其他方式使得電腦與數傳電臺相連；

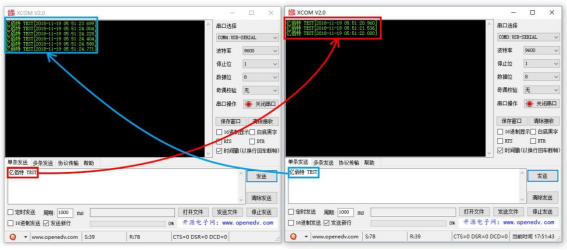

啟動兩個串口調試助手，選擇串口波特率為 9600bps(默認)、校驗方式為 8N1，即可實現串口透?jìng)鳎?/span>

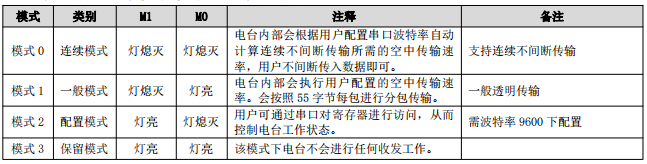

若客戶需要切換工作模式，可通過Mode按鍵控制，切換不同工作模式（M0指示燈、M1指示燈）。長按一次Mode鍵1ms后松開即為切換一次模式，工作模式切換詳情見下表所示:
注：數傳電臺具有掉電保存模式功能（出廠默認設置為透?jìng)髂Ｊ剑脩粜枰凑?/span>M1、M0 指示燈切換相應模式（立即生效）。
序號 | 名稱 | 功能 | 說明 |
1 | Mode | 模式切換按鈕 | 工作模式切換控制 |
2 | ANT | 射頻接口 | SMA-K，外螺紋內孔 |
3 | DC | 電源接口 | 直流電源輸入端口，壓線式端口 |
4 | RS485 | RS485通信端口 | 標準 RS485 接口 |
5 | PWR | 電源指示燈 | 電源接通時點亮 |
6 | TXD | 發送指示燈 | 發送數據時閃爍 |
7 | RXD | 接收指示燈 | 接收數據時閃爍 |
8 | MO | 模式指示燈 | 工作模式指示燈 |
9 | M1 | 模式指示燈 | 工作模式指示燈 |
1. 編程只能在特定工作模式下（見上表）進行，編程失敗時請確認電臺工作模式是否正確。
2. 若無需復雜編程打開 E95(433Cxx-485)-V2.0 配置軟件，即可修改相關參數即可。

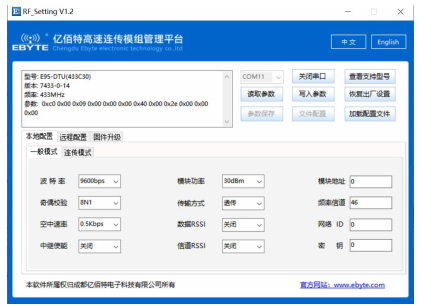

下圖為E95-DTU配置上位機顯示界面，用戶可通過 M0、M1 切換為配置模式，在上位機進行參數快速配置和讀取。

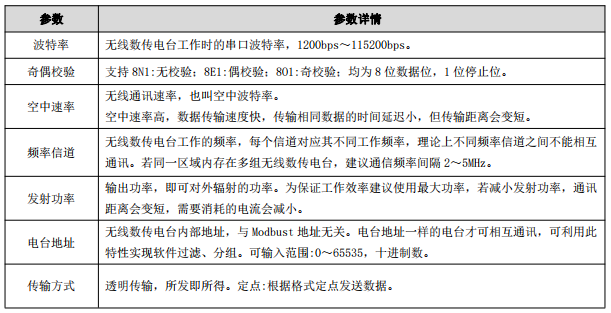

注：1、在配置上位機中，電臺地址、頻率信道、網絡 ID、密鑰均為十進制顯示模式；其中各參數取值范圍：
網絡地址：0～65535
頻率信道：0～83
網絡ID：0～255
密鑰：0～65535
2、用戶在使用上位機配置中繼模式時，需要特別注意，由于在上位機中，各參數為十進制顯示模式，所以電臺地址和網絡 ID 填寫時需要通過轉換進制；如發射端 A 輸入的網絡 ID 為 02，接收端 B 輸入的網絡 ID 為 10，則中繼端 R 設置電臺地址時，將十六進制數值 0X020A 轉換為十進制數值 522 作為中繼端 R 填入的電臺地址；即此時中繼端 R 需要填入的電臺地址值為 522。

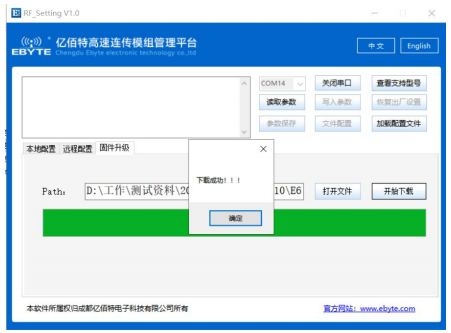

3、固件升級
E95-DTU支持串口固件升級，當需要特殊售后支持時，可聯系我們獲取對應固件進行升級處理。
使用USB轉RS485或RS232串口工具，連接數傳電臺對應端口。
1. 請用戶妥善保管好本設備的保修卡，保修卡上有該設備的出廠號碼（及重要技術參數），對于用戶今后的維修及新增設備有重要的參考價值。
2. 數傳電臺在保修期內，若因產品本身質量而非人為損壞或雷擊等自然災害造成的損壞，享受免費保修；務請用戶不要自行修理，出現問題即與我司取得聯系，億佰特提供一流的售后服務。
3. 在一些易燃性場所（如煤礦礦井）或易爆危險物體（如引爆用雷管）附近時，不可操作本電臺。
4. 應選用合適的直流穩壓電源，要求抗高頻干擾能力強、紋波小、并有足夠的帶載能力；最好還具有過流、過壓保護及防雷等功能，確保數傳電臺正常工作。
5. 不要在超出數傳電臺環境特性的工作環境中使用，如高溫、潮濕、低溫、強電磁場或灰塵較大的環境中使用。
6. 不要讓數傳電臺連續不斷地處于滿負荷發射狀態，否則可能會燒壞發射機。
7. 數傳電臺的地線應與外接設備（如 PC機、PLC模塊等）的地線及電源的地線良好連接，否則容易燒壞通信接口等；切勿帶電插、拔串口。
8. 在對數傳電臺進行測試時，必須接上匹配的天線或 50?假負載，否則容易損壞發射機；如果接了天線，那么人體離天線的距離最好超過 2 米，以免造成傷害，切勿在發射時觸摸天線。
9. 無線數傳電臺在不同環境下往往有不相同通信距離，通信距離往往受到溫度、濕度、障礙物密度、障礙物體積、電磁環境所影響；為了保證可以獲得穩定的通信，建議預留 50%以上的通信距離余量。
10. 若實測通信距離不理想，建議從天線品質（高增益天線）和天線的安裝方式入手分析改善通信距離。亦可與 support@cdebyte.com 取得聯系、尋求幫助。
11. 在選配電源時，除需要按照推薦保留 50%的電流余量，更應注意其紋波不得超過 100mV。
12. 無線通訊產品需要接上阻抗匹配的天線才能正常工作，即使是短時間測試亦不可省略，若因此原因造成的產品損壞將不在保修范圍之內。
