ECAN-101智能協議轉換設備是億佰特自主研發的一款小型CAN總線轉RS485串口協議轉換器，集成1路CAN-BUS接口、1路RS485接口，可實現CAN與RS485接口協議數據之間的雙向轉換。該CAN轉設備具有體積小巧、方便安裝等特點，在CAN DTU類CAN轉設備開發、數據分析應用中具有極高的性價比，是工程應用、項目調試及產品開發的可靠助手。
1在“透明轉換”和“格式轉換”時，使用一個字節的幀信息來標識該CAN 幀的一些信息，如類型、格式、長度等。幀信息格式如下。
幀信息說明
FF：標準幀和擴展幀的標識，0 為標準幀，1 為擴展幀；
RTR：遠程幀和數據幀的標識，0 為數據幀，1 為遠程幀；
NO：不使用；
NO：不使用；
DLC3~DLC0：標識該 ?CAN報文數據長度；

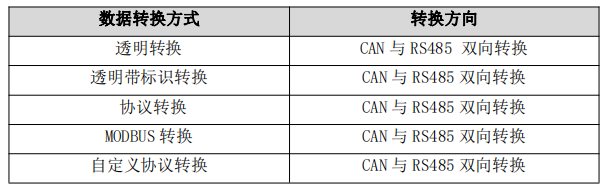

ECAN-101設備支持五種數據轉換方式：透明轉換、透明帶標識轉換、協議轉換、MODBUS轉換和自定義協議轉換。支持實現CAN總線與 RS485串口數據的雙向轉換。
透明轉換：轉換器將一種格式的總線數據原樣轉換成另一種總線的數據格式，不附加數據也不對數據做修改。這樣既實現了數據格式的交換又沒有改變數據內容，對于兩端的總線來說轉換器如同“透明”的一樣，故為透明轉換。

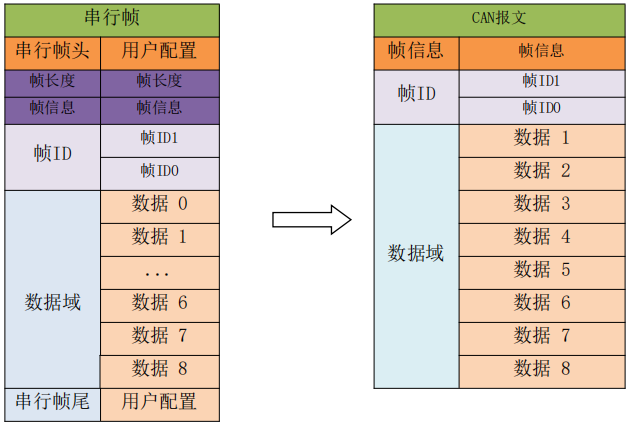

透明帶標識轉換是透明轉換的特殊用法，在串行幀中帶 ?CAN報文的ID信息，可以根據需要發送不同ID的CAN報文。有利于用戶通過模塊更方便的組建自己的網絡，使用自定的應用協議。該方式把串行幀中的 ?ID ?信息自動轉換成CAN總線的幀ID。只要在配置中告訴模塊該ID信息在串行幀的起始位置和長度，模塊在轉換時提取出這個幀ID填充在CAN報文的幀ID域里，作為該串行幀的轉發時的CAN報文的ID。在CAN報文轉換成串行幀的時候也把CAN報文的ID轉換在串行幀的相應位置。
CAN格式轉換固定13字節表示一個CAN幀數據，13個字節內容包括CAN 幀信息+幀ID +幀數據。在該轉換模式下，設置的CANID無效，因為此時發送的標識符（幀 ?ID）由上述的格式串行幀中的幀ID數據填充。配置的幀類型也無效，由格式串行幀中的幀信息來決定幀類型。格式如下：
Modbus協議是一種標準的應用層協議，廣泛應用于各種工控場合。該協議開放， ?實時性強，通訊驗證機制好，非常適用于通信可靠性要求較高的場合，CAN轉設備模塊在串口側使用的是標準Modbus ?RTU協議格式，所以CAN轉模塊不僅支持用戶使用Modbus ?RTU協議，模塊也可以直接和其它支持Modbus ?RTU協議的設備相接口。在CAN側，制定了一個簡單易用的分段通訊格式來實現Modbus通訊，一個長度大于一個CAN報文最大數據長度的信息進行分段以及重組的方法，“數據 ?1”用于分段標識數據，傳輸?shù)?/span>Modbus協議內容即可從“數據 ?2”字節開始，如果協議內容大于7個字節，那么將剩下的協議內容照這種分段格式繼續轉換，直到轉換完成。當CAN總線上不存在其他數據，可以不設置幀過濾器。即可完成通訊。當總線上面有其他數據則需要設置過濾器。區分設備接收數據來源。根據此方式?？梢詫崿F(xiàn)一條總線上面存在多個主機的通訊。在CAN總線上傳輸?shù)臄?shù)據不需要CRC效驗方式。CAN總線上的數據效驗已經具有更加完善的效驗方式。此模式下，設備支持的是Modbus驗證和轉發，而不是Modbus的主機或者從機，用戶按照Modbus協議通訊即可。
必須是完整的符合自定義協議規定的串行幀格式，要包含用戶所配置模式下的串行幀所有內容，除數據域外若其他字節內容若有誤此幀將不能成功發送。串行幀包含的內容：幀頭、幀長度、幀信息、幀ID、數據域、幀尾。
注意：此模式下用戶配置的幀ID和幀類別無效，將根據串行幀里邊的格式進行數據轉發。
