ECAN-101是億佰特研發生產的小型CAN總線與RS485串口一對一數據轉換的CAN轉設備，具有體積小巧、方便安裝等特點，在CAN DTU類CAN轉設備開發、數據分析應用中具有極高的性價比，是工程應用、項目調試及產品開發的可靠助手，ECAN-101設備支持五種數據轉換方式：透明轉換、透明帶標識轉換、協議轉換、MODBUS轉換和自定義協議轉換。支持實現CAN總線與RS485串口數據的雙向轉換。本文小編重點講解ECAN-101協議轉換設備的透明轉換模式的報文詳解及轉換示例：
透明轉換：轉換器將一種格式的總線數據原樣轉換成另一種總線的數據格式，不附加數據也不對數據做修改。這樣既實現了數據格式的交換又沒有改變數據內容，對于兩端的總線來說轉換器如同“透明”的一樣，故為透明轉換。
ECAN-101設備可以將CAN總線收到的有效數據原封不動的轉換到RS485串行總線輸出。同樣的，設備也可以將RS485串行總線收到的有效數據原封不動的轉換到CAN總線輸出。實現RS485接口與CAN接口的數據協議透明轉換。
串行幀的全部數據依序填充到CAN報文幀的數據域里。模塊檢測到串行總線上有數據后就立即接收并轉換。轉換成的CAN報文幀信息（幀類型部分)和幀ID來自用戶事先的配置，并且在轉換過程中幀類型和幀ID一直保持不變。

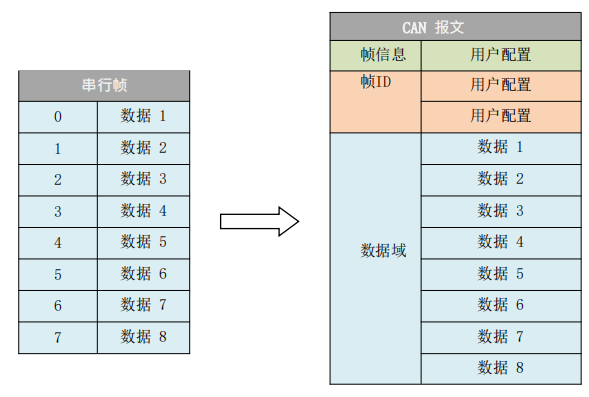

串行幀轉換成CAN報文（透明方式）

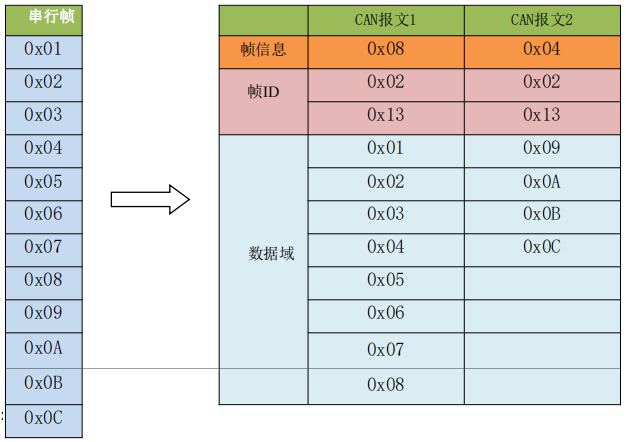

串行幀轉CAN報文轉換示例：
假設配置CAN幀信息為“標準幀”，幀ID：“0x0213，串行幀數據為 ?0x01 ?~ ?0x0C，那么轉換格式如下所示。CAN報文的幀ID為0x0213（用戶配置），幀類別：標準幀（用戶配置），串行幀中的數據部分將不作任何修改地轉換到CAN報文中。
串行幀轉換成CAN報文（透明方式）
轉換時將CAN報文數據域中的數據依序全部轉換到串行幀中。如果在配置的時候,勾選“使能幀信息”，那么模塊會將CAN報文的“幀信息”字節直接填充至串行幀。如果勾選“使能幀ID ?”，那么也將CAN報文的“幀ID”字節全部填充至串行幀。
注意：如果要在串行接口收到CAN的幀信息或者幀ID需要使能對應的功能。才可收到對應的信息。

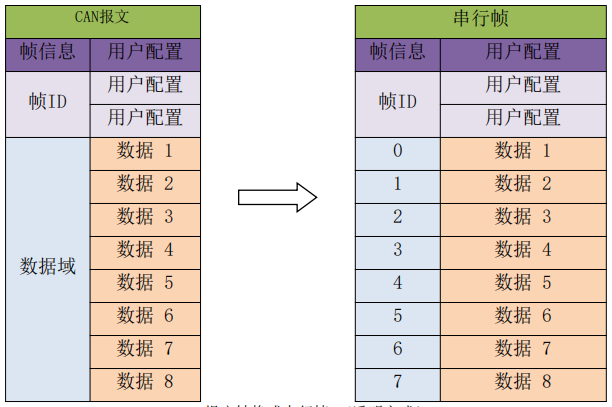

CAN報文轉換成串行幀（透明方式）

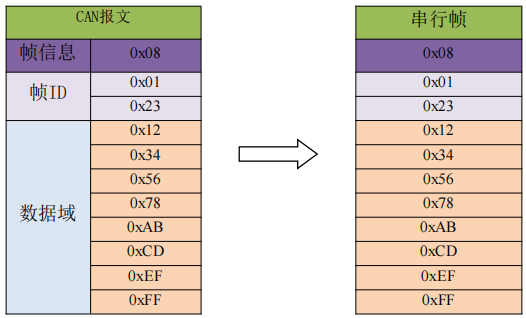

該示例配置的CAN報文“幀信息”使能，“幀ID”使能。
幀ID1：0x123；
幀類別：標準幀；
幀類型：數據幀。
轉換方向：雙向。數據為0x12，0x34，0x56，0x78，0xAB，0xCD，0xEF，0xFF。則轉換前后數據如下：
CAN報文轉換成串行幀（透明方式）
